Name: FESTO 1384808 DSBC-100-100-PPVA-N3 normalizovaný valec Dĺžka: 100 mm 1 ks
Brand: FESTO
SKU: 2122354
Availability: BackOrder

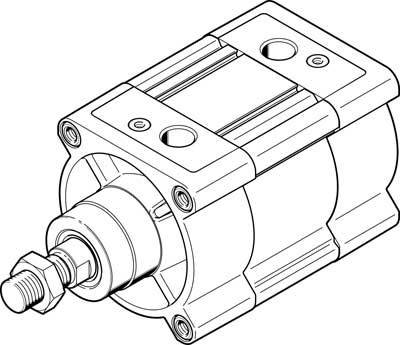

Technický výkres pneumatického valca, zobrazujúci detailné komponenty a štruktúru piesta s upevňovacími prvkami.

Ilustračný obrázok

Datasheety: (PDF)

Celkom (439,00 € / kus)

439,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Technické parametre

Pneumatické pripojenie: G1 / 2
Inštalačná poloha: ľubovoľná

Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]

Kategória výrobku: normalizovaný valec

Dĺžka: 100 mm

Min. prevádzkový tlak: 0.4 bar

Prevádzkový tlak (max.): 12 bar

(Ø): 100 mm

Číslo výrobcu: 1384808

Konštrukčná veľkosť: 100

Upevňovací závit: M20 x 1.5

Prevádzkové medium: stlačený vzduch

Tesniaci materiál: TPE-U (PU)

Priemer piestu: 100 mm

Závit na piestové tyči: M20 x 1.5

Norma: ISO 15552

Max. okolitá teplota: +80 °C

Min. okolitá teplota: -20 °C

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Dĺžka

Číslo výrobcu

Kategória výrobku

FESTO 1366948 DSBC-50-25-PPVA-N3 normalizovaný valec Materiál puzdra: hliníková slitina k tváření Dĺžka: 25 mm 1 ks

Objednávacie číslo:2799895

Doručenie: Pi 23. 10.

Conrad Electronic

25 mm

1366948

normalizovaný valec

Min.: 1

Násobky: 1

204,99 €^*

FESTO 1366949 DSBC-50-40-PPVA-N3 normalizovaný valec Dĺžka: 40 mm 1 ks

Objednávacie číslo:1944083

Doručenie: St 21. 10.

Conrad Electronic

40 mm

1366949

normalizovaný valec

Min.: 1

Násobky: 1

204,99 €^*

FESTO 1366952 DSBC-50-100-PPVA-N3 normalizovaný valec Materiál puzdra: litý hliník Dĺžka: 100 mm 1 ks

Objednávacie číslo:2799896

Doručenie: Pi 23. 10.

Conrad Electronic

100 mm

1366952

normalizovaný valec

Min.: 1

Násobky: 1

214,99 €^*

FESTO 1366956 DSBC-50-250-PPVA-N3 normalizovaný valec Dĺžka: 250 mm 1 ks

Objednávacie číslo:1944084

Doručenie: St 21. 10.

Conrad Electronic

250 mm

1366956

normalizovaný valec

Min.: 1

Násobky: 1

234,99 €^*

FESTO 1366957 DSBC-50-320-PPVA-N3 normalizovaný valec Dĺžka: 320 mm 1 ks

Objednávacie číslo:1944085

Doručenie: St 21. 10.

Conrad Electronic

320 mm

1366957

normalizovaný valec

Min.: 1

Násobky: 1

239,99 €^*

FESTO 1366958 DSBC-50-400-PPVA-N3 normalizovaný valec Dĺžka: 400 mm 1 ks

Objednávacie číslo:1944086

Doručenie: St 21. 10.

Conrad Electronic

400 mm

1366958

normalizovaný valec

Min.: 1

Násobky: 1

249,99 €^*

FESTO 1366959 DSBC-50-500-PPVA-N3 normalizovaný valec Dĺžka: 500 mm 1 ks

Objednávacie číslo:1944087

Doručenie: St 21. 10.

Conrad Electronic

500 mm

1366959

normalizovaný valec

Min.: 1

Násobky: 1

265,00 €^*

FESTO 1376301 DSBC-50-25-PPSA-N3 normalizovaný valec Materiál puzdra: litý hliník Dĺžka: 25 mm 1 ks

Objednávacie číslo:2799898

Doručenie: Pi 23. 10.

Conrad Electronic

25 mm

1376301

normalizovaný valec

Min.: 1

Násobky: 1

199,99 €^*

FESTO 1376304 DSBC-50-40-PPSA-N3 normalizovaný valec Dĺžka: 40 mm 1 ks

Objednávacie číslo:1944088

Doručenie: St 21. 10.

Conrad Electronic

40 mm

1376304

normalizovaný valec

Min.: 1

Násobky: 1

199,99 €^*

FESTO 1376307 DSBC-50-100-PPSA-N3 normalizovaný valec Materiál puzdra: hliníková slitina k tváření Dĺžka: 100 mm 1 ks

Objednávacie číslo:2799900

Doručenie: Pi 23. 10.

Conrad Electronic

100 mm

1376307

normalizovaný valec

Min.: 1

Násobky: 1

209,99 €^*

Na stiahnutie

Datasheet

Datasheet 2122354 FESTO 1384808 DSBC-100-100-PPVA-N3 normalizovaný valec Dĺžka: 100 mm 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2122354 FESTO 1384808 DSBC-100-100-PPVA-N3 normalizovaný valec Dĺžka: 100 mm 1 ks

Popis

Štandardný valec DSBC-100-100-PPVA-N3 s obojstranne nastaviteľným tlmením koncovej polohy. Zdvih = 100 mm, priemer piestu = 100 mm, závit piestnej tyče = M20x1,5, odpruženie = PPV: pneumatické odpruženie obojstranne nastaviteľné, montážna poloha = ľubovoľná

Tento text bol preložený strojovo.
