Name: fischertechnik 3-Achs-Roboter mit Greifzange 24V tréningový a simulačný model trojosý robot s manipulačnými kliešťami 24
Brand: fischertechnik
SKU: 2861952
Availability: SoldOut

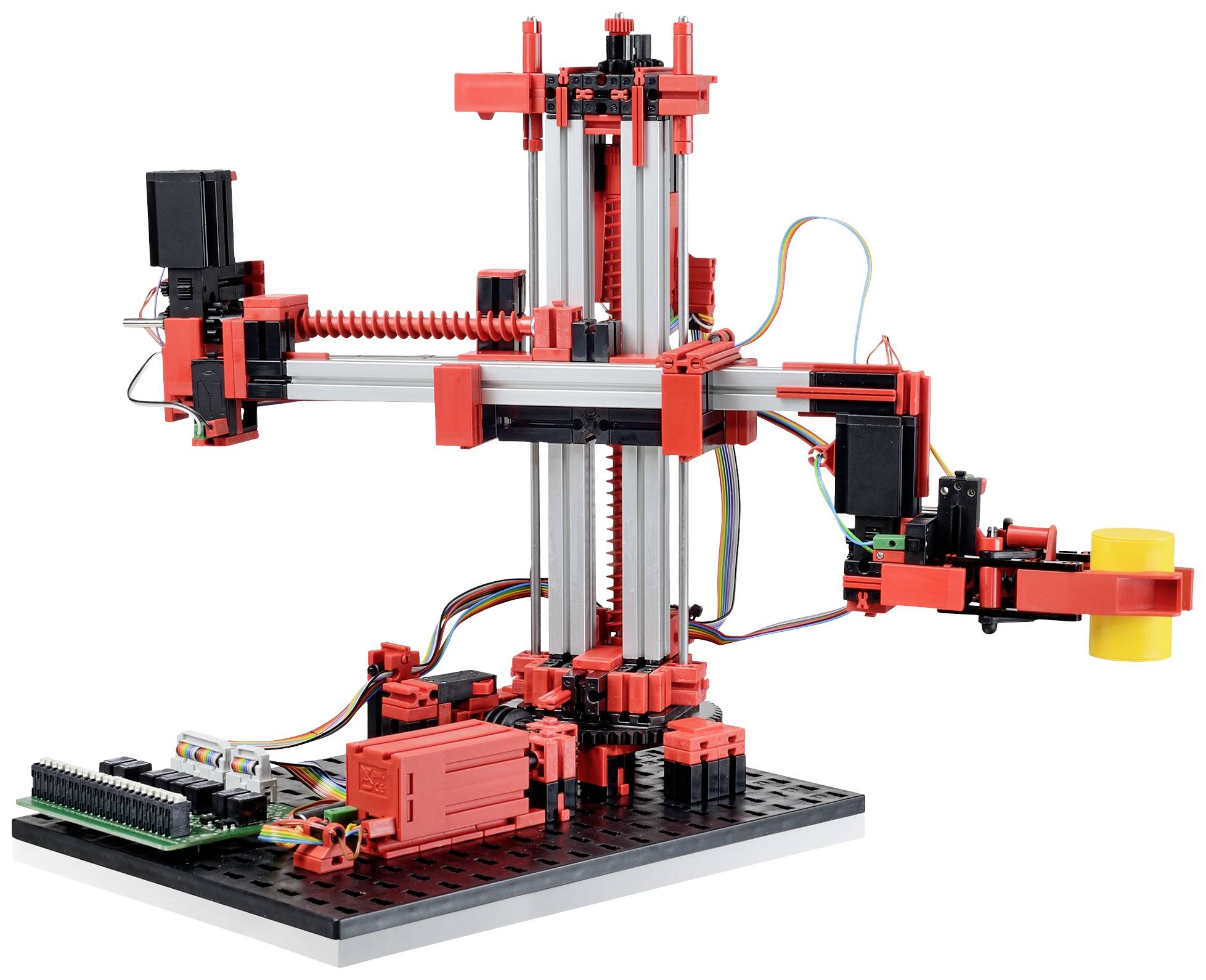

Robotické rameno z červených a čiernych stavebných dielcov na platforme, s viacerými kĺbmi a motormi, prepojené do riadiacej jednotky.

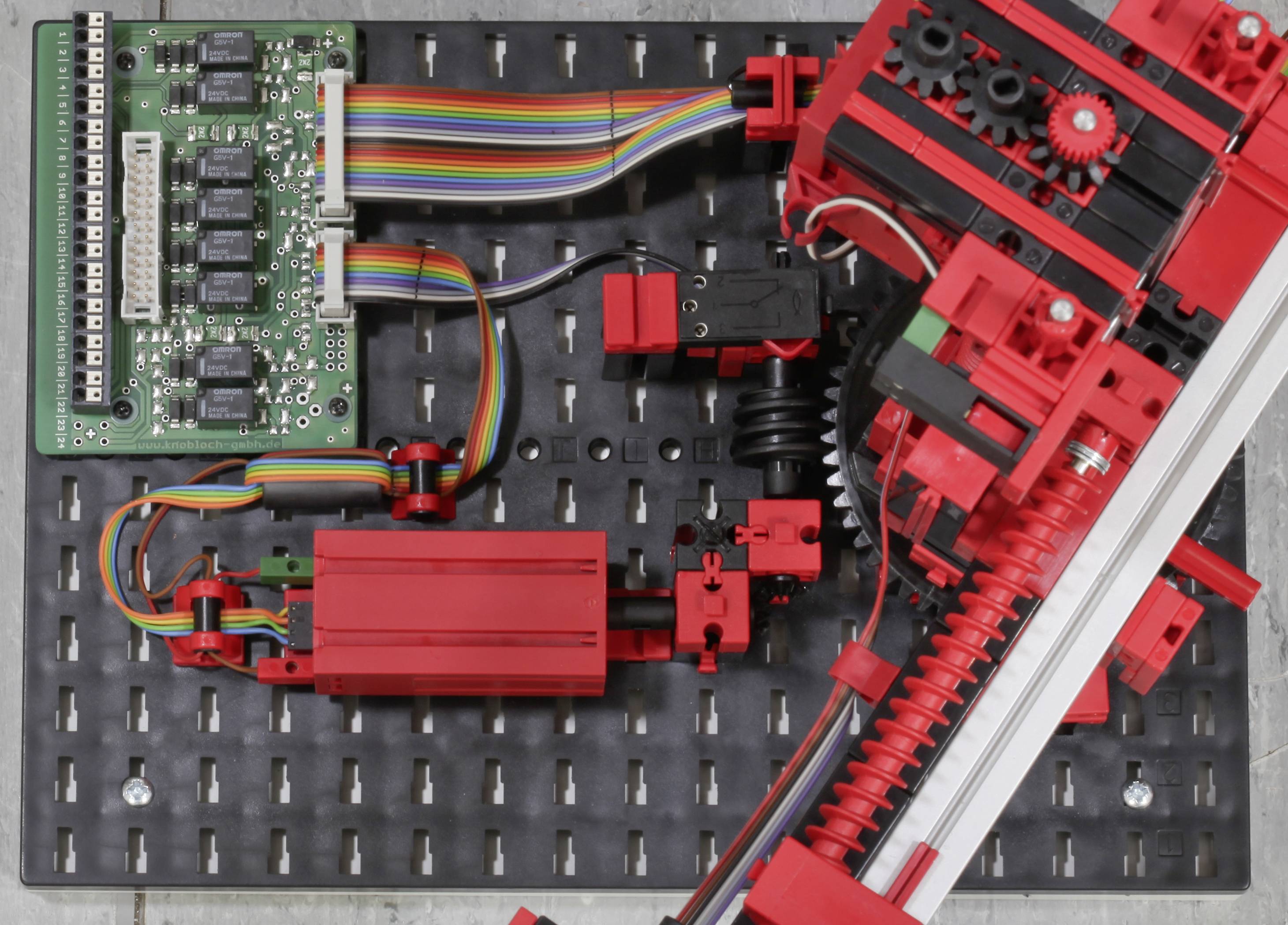

Červená robotická konštrukcia na doske s elektronickými komponentmi a káblami.

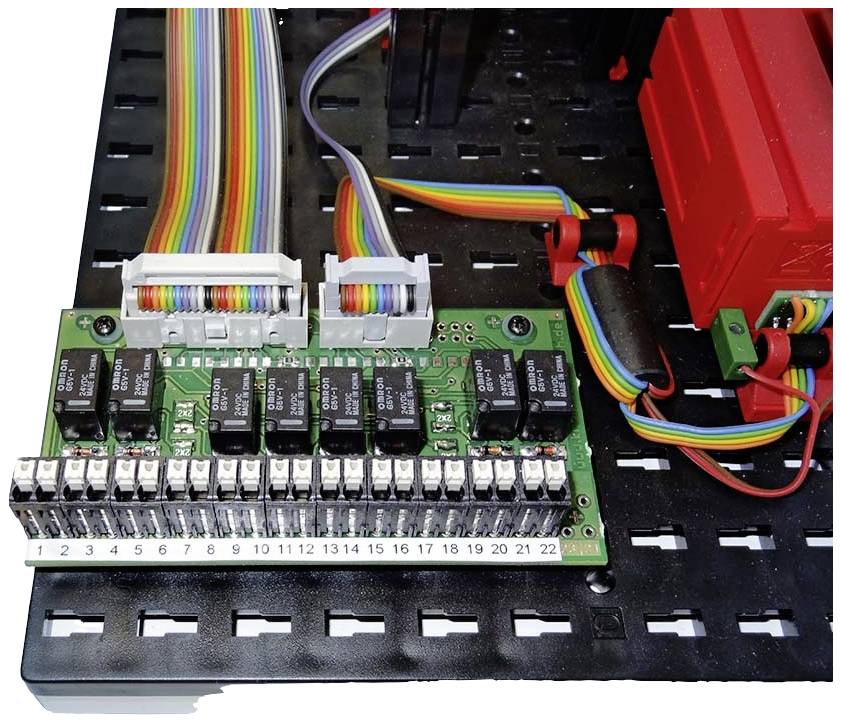

Farebné káble sú namontované na elektronickej doske plošných spojov na čiernej mriežke. Pravá doska je pripojená k červenému obalu.

Skupina študentov spoločne pracuje na technickom stavebnom projekte s červenými a čiernymi modulmi v modernej učebni.

Skupina siedmich mladých dospelých spoločne pracuje na komplexnom technickom modeli z červených a čiernych stavebných dielcov.

1/5

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (865,00 € / kus)

865,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

3-osový robot s uchopovačom 24V

Ideálny tréningový, simulačný a demonštračný model pre vzdelávanie a školenia, priemyselnú automatizáciu a Priemysel 4.0/digitalizáciu
Plne zostavený a stabilný tréningový model
Model je umiestnený na pevnom drevenom podstavci a zabalený v pevnej kartónovej krabici.
Dostupné buď v štandardnom napätí 9 V, alebo v celosvetovom priemyselnom štandarde 24 V.
POZOR: Pre prevádzku je bezpodmienečne potrebný 24V PLC ovládač.

Technické parametre

Digitálne vstupy: 8
Výstupy 24V: 8

Kategória výrobku: tréningový a simulačný model

Prevedenie: trojosý robot s manipulačnými kliešťami 24V

Prevádzkové napätie: 24 V

Na stiahnutie

Datasheet

Datasheet 2861952 fischertechnik 3-Achs-Roboter mit Greifzange 24V tréningový a simulačný model trojosý robot s manipulačnými kliešťami 24

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2861952 fischertechnik 3-Achs-Roboter mit Greifzange 24V tréningový a simulačný model trojosý robot s manipulačnými kliešťami 24

Popis

3-osový robot s chápadlami rýchlo a presne umiestňuje obrobky v trojrozmernom priestore. Stupne voľnosti: os 1: otočenie o 180°, os 2: dopredu/dozadu 90 mm, os 3: zdvihnutie/spustenie 150 mm. Model je ideálne kombinovať s tréningovými modelmi "dopravný pás", "dierovačka" a "cyklolínia".

Pripojenie k riadeniu SPS: Model má plošný spoj s relé pre zmenu smeru otáčania motorov. Všetky vstupy a výstupy sú vyvedené ako na krabicové konektory (26-pin, mriežka 2,54mm), tak aj na svorkovnice so zásuvnými svorkami (push-in).

Tento text bol preložený strojovo.

Rozsah dodávky

2x XS motor (DC motor)
2x motor enkodéra (jednosmerný motor s magnetickým enkodérom)
4x tlačidlo (koncový spínač)

Rady

Ďalší učebný materiál:

Inovatívny učebný materiál od fischertechnik vám pomôže sprostredkovať technické poznatky praktickým spôsobom a priblížiť ich vašim školákom, študentom alebo praktikantom. Sprievodná didaktická brožúra s učiteľským a učebným materiálom ponúka názorné modely a úlohy na rýchlu prípravu hodiny a obsahuje problémy a ich riešenie, písomky a šablóny na kopírovanie.Učebné materiály si môžete bezplatne stiahnuť na portáli eLearning.
