Fluke Networks FI-500, FI-500 tester optických vlákien, sieť
EAN:
Označenie výrobcu:
Objednávacie číslo:
1 Ks
Počet
Celkom (3 202,44 € / kus)
3 202,44 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Tester káblov
Hlavné benefity
- Optická kontrola povrchu kontaktného povrchu
Technické parametre

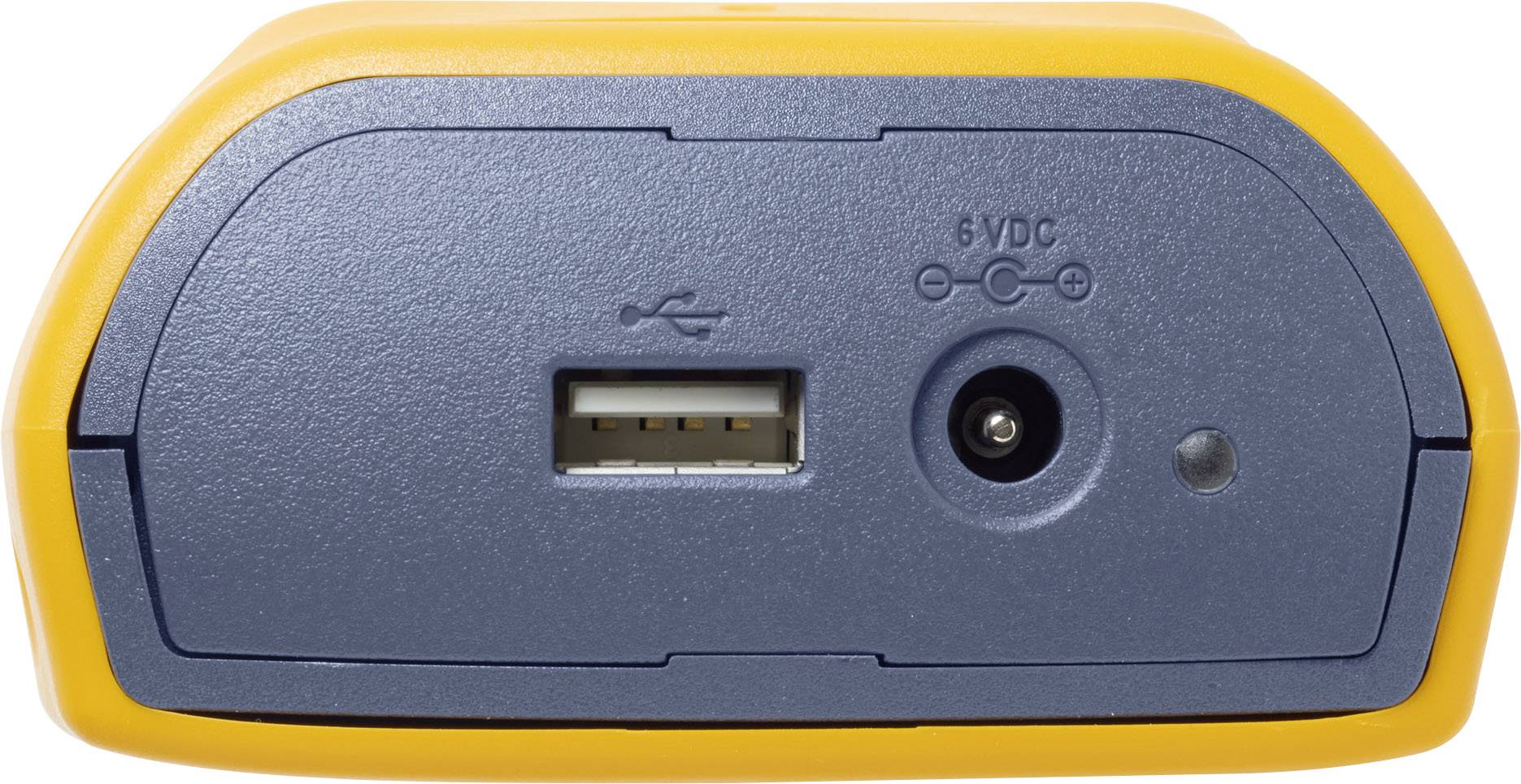

- USB 2.0, typ A
- Bezpečnosť: IEC 61010-1 3, vydanie: IEC 62133
- Zorné pole sondy: 610 μm x 460 μm
- Kategória výrobku
tester optických vlákien
- Hľadač vedenie - funkcie
identifikácia
- Displej
digitálne
- Optický ukazovateľ
áno
- Merač spotreby
LC
- Rozmer.
(š x v x h) 80 x 140 x 39 mm
- Hmotnosť
275 g
- Plocha kábla
sieť
- Šírka
80 mm
- V
140 mm
- Hĺbka
39 mm
- Typ
FI-500
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1665439 Fluke Networks FI-500, FI-500 tester optických vlákien, sieť
Popis

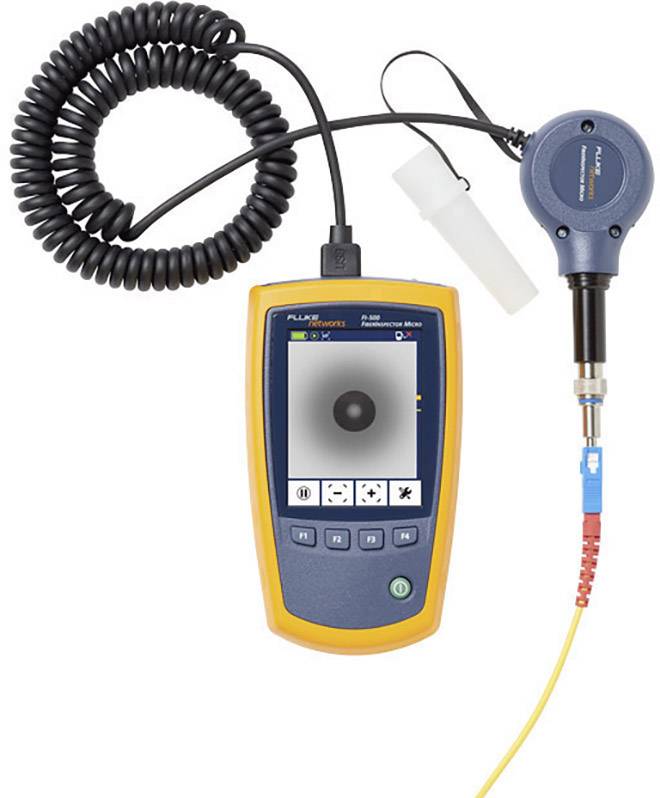

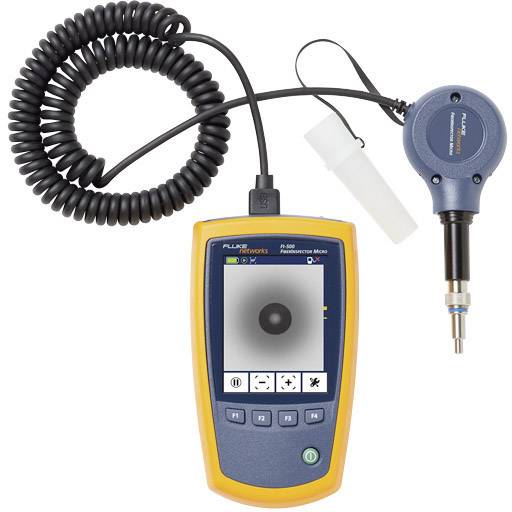

Fiber optický tester pre rýchle a spoľahlivé testovanie povrchov optických vlákien.

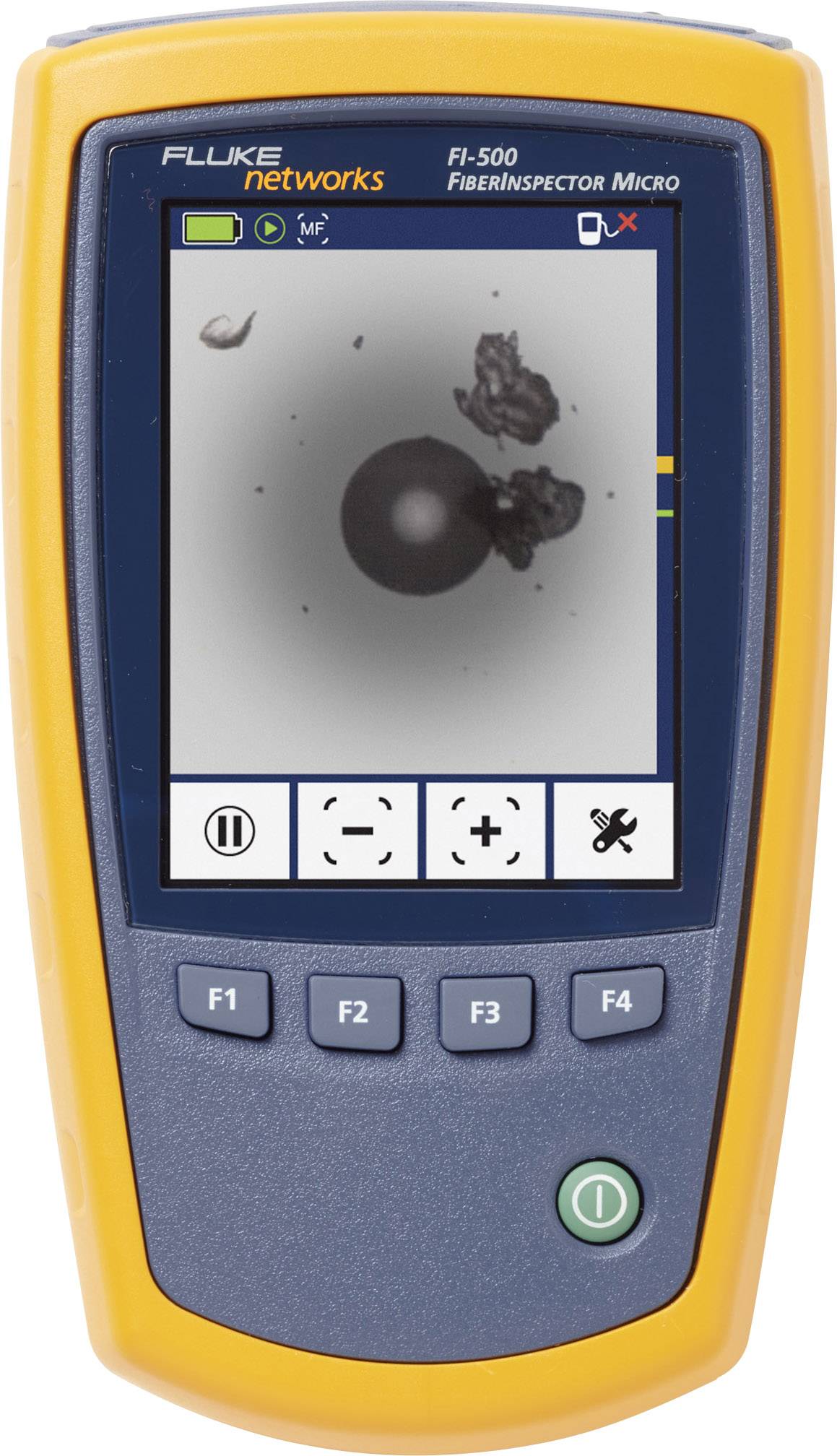

Znečistené čelné strany vlákien sú najbežnejšou príčinou problémov s jednovidovými a multimódovými systémami z optických vlákien. FI-500 FiberInspector ™ Micro eliminuje ťažkosti pri kontrole koncových stien konektorov, najmä v káblových prostrediach s nízkym osvetlením a vysokou hustotou. Je veľmi jednoduché použitie: stačí zapojiť kábel do FI-500 a dotknúť sa tlačidla AF. Koncová strana konektora je zreteľne a ostro zobrazená v priebehu niekoľkých sekúnd. A ak musíte pracovať vo veľmi stiesnených priestoroch alebo nemôžete držať obrázok pokojne, zastavte ho dotknutím sa tlačidla pozastavenia.
Správne riešenie problémov
Tesne zabalené patch panely zo sklenených vlákien robia skúšky výzvou. Nájsť testovaný kábel alebo port môže byť ťažké, najmä v temných podmienkach, ktoré sa dnes nachádzajú vo väčšine dátových centier a elektrických skriniach.
FI-500 zjednodušuje proces testovania. Integrované osvetlenie PortBright vám pomôže nájsť správny port alebo správny kábel. Úzka sonda sa vojde do úzkych priestorov a má tlačidlá pre ľahkú obsluhu. Automatické zaostrenie vám umožní jasný pohľad na koncovú tvár za menej ako sekundu, zatiaľ čo tlačidlo pozastavenia zmrazí obraz na ostrom displeji 320 x 240, aby sa dali bližšie skontrolovať.
FiberInspector Micro FI-500 vyplní medzeru medzi manuálnou sondou a plne automatickou testovacou sondou. Fotoaparát FI-500 má jednoduchosť a praktickosť manuálnej inšpekčnej kamery, ale má aj pokročilé funkcie, ktoré znižujú odstraňovanie problémov a kontrolu.
Ručné kontrolné kamery sa ľahko používajú, ale nefungujú veľmi dobre na patch paneloch alebo v situáciách, keď má optická vlákna vysokú hustotu. Držať ich pri jednom oku a zatvárať druhé je často nepohodlné alebo nepraktické, najmä v tmavej miestnosti. Plne automatické inšpekčné kamery analyzujú a hodnotia čistotu pripojení pomocou optických vlákien, čo je dôležité pre mnoho aplikácií, ale analýza sa zvyčajne nevyžaduje pre rýchle a základné riešenie problémov.
Tento text bol preložený strojovo.
Znečistené čelné strany vlákien sú najbežnejšou príčinou problémov s jednovidovými a multimódovými systémami z optických vlákien. FI-500 FiberInspector ™ Micro eliminuje ťažkosti pri kontrole koncových stien konektorov, najmä v káblových prostrediach s nízkym osvetlením a vysokou hustotou. Je veľmi jednoduché použitie: stačí zapojiť kábel do FI-500 a dotknúť sa tlačidla AF. Koncová strana konektora je zreteľne a ostro zobrazená v priebehu niekoľkých sekúnd. A ak musíte pracovať vo veľmi stiesnených priestoroch alebo nemôžete držať obrázok pokojne, zastavte ho dotknutím sa tlačidla pozastavenia.
Správne riešenie problémov
Tesne zabalené patch panely zo sklenených vlákien robia skúšky výzvou. Nájsť testovaný kábel alebo port môže byť ťažké, najmä v temných podmienkach, ktoré sa dnes nachádzajú vo väčšine dátových centier a elektrických skriniach.
FI-500 zjednodušuje proces testovania. Integrované osvetlenie PortBright vám pomôže nájsť správny port alebo správny kábel. Úzka sonda sa vojde do úzkych priestorov a má tlačidlá pre ľahkú obsluhu. Automatické zaostrenie vám umožní jasný pohľad na koncovú tvár za menej ako sekundu, zatiaľ čo tlačidlo pozastavenia zmrazí obraz na ostrom displeji 320 x 240, aby sa dali bližšie skontrolovať.
FiberInspector Micro FI-500 vyplní medzeru medzi manuálnou sondou a plne automatickou testovacou sondou. Fotoaparát FI-500 má jednoduchosť a praktickosť manuálnej inšpekčnej kamery, ale má aj pokročilé funkcie, ktoré znižujú odstraňovanie problémov a kontrolu.
Ručné kontrolné kamery sa ľahko používajú, ale nefungujú veľmi dobre na patch paneloch alebo v situáciách, keď má optická vlákna vysokú hustotu. Držať ich pri jednom oku a zatvárať druhé je často nepohodlné alebo nepraktické, najmä v tmavej miestnosti. Plne automatické inšpekčné kamery analyzujú a hodnotia čistotu pripojení pomocou optických vlákien, čo je dôležité pre mnoho aplikácií, ale analýza sa zvyčajne nevyžaduje pre rýchle a základné riešenie problémov.
Tento text bol preložený strojovo.
Prevedenie
- Skrutkovacie testovacie sondy podporujú väčšinu typov pripojenia
- 4 testovacie sondy UPC (LC, SC, 1,25 mm a 2,50 mm) sú súčasťou FI-500.
- Voliteľná súprava APC obsahuje 4 tipy APC; SC, LC, 1,25 mm a 2,50 mm. K dispozícii sú ďalšie tipy na meranie
- PortBright, integrovaná lampa, osvetľuje tmavé oblasti a úzke panely.
- Tlačidlo pauzy drží obraz na prezeranie.
- Dvojsekundové automatické zaostrovanie skracuje čas testovania a udržuje druhú ruku voľnú.
- Stavový riadok stavu nabitia batérie a viac informácií
- Automatické vypnutie predlžuje životnosť batérie

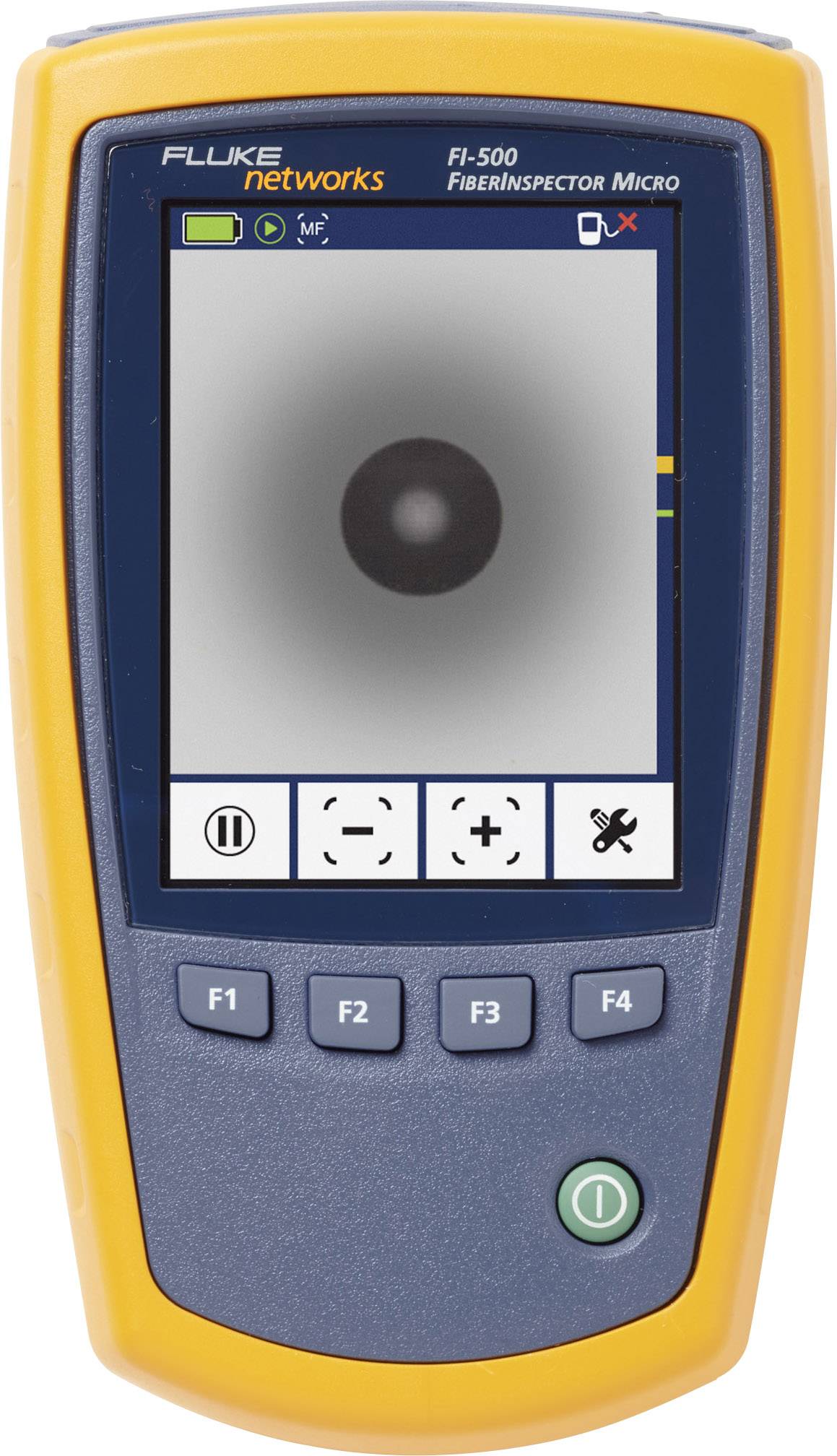

- Jasný displej s podsvietením 320 x 240
- 200-násobné zväčšenie s nastavením 1x, 2x a 4x zväčšenie
- Robustná konštrukcia; Test vibrácií a pádov do 1 m
- Kompaktná konštrukcia umožňuje prístup k pevným a preplneným panelom.
- V sonde nie je potrebné meniť batérie. Sonda je napájaná zobrazovacím zariadením.

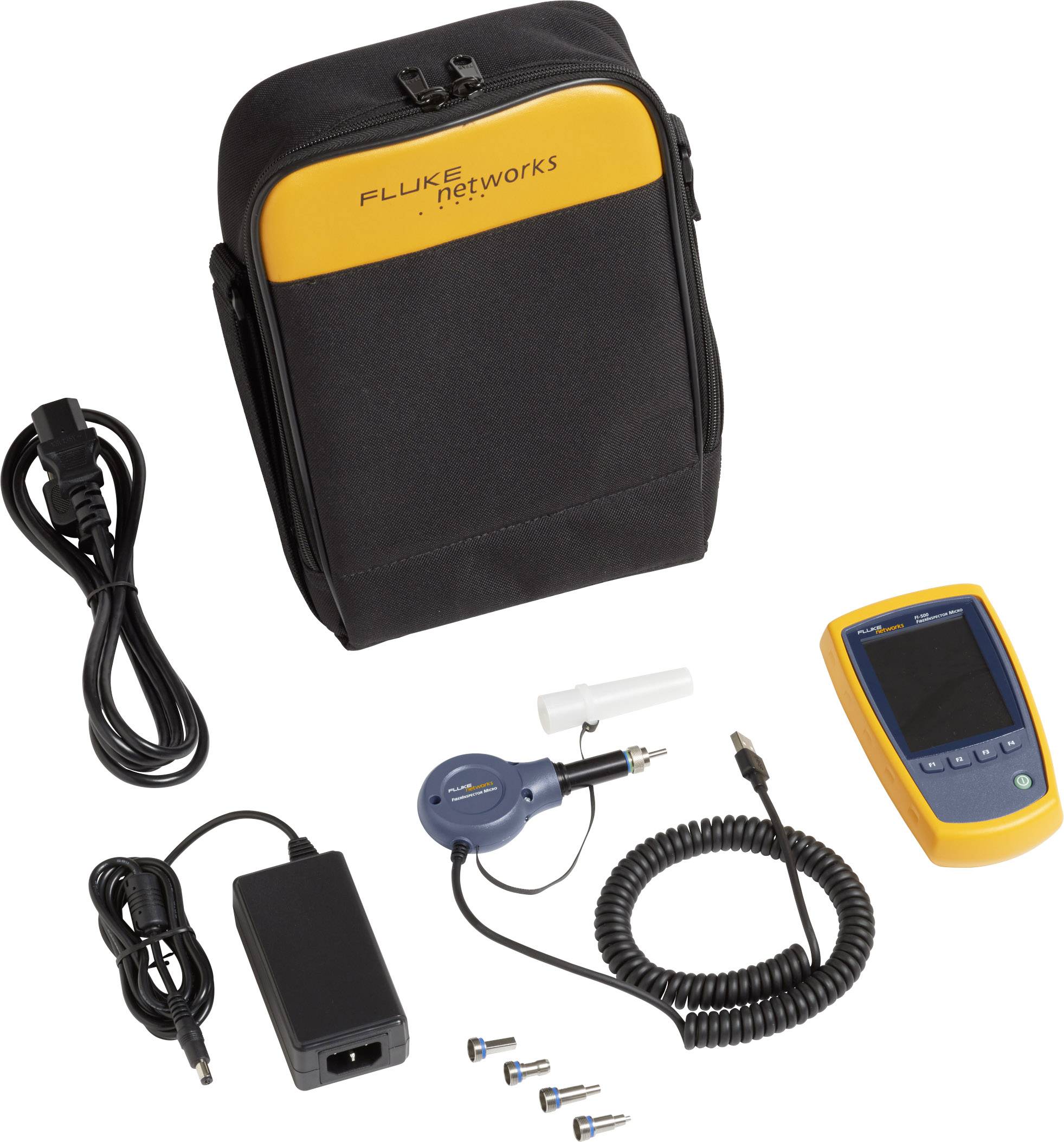

Rozsah dodávky
- Sonda kamery
- 4 meracie hroty (1,25 mm, 2,50 mm, SC, LC)
- taška
- 2 NiMH batérie
- Univerzálne napájanie
- Sieťový kábel
- návod na použitie.
