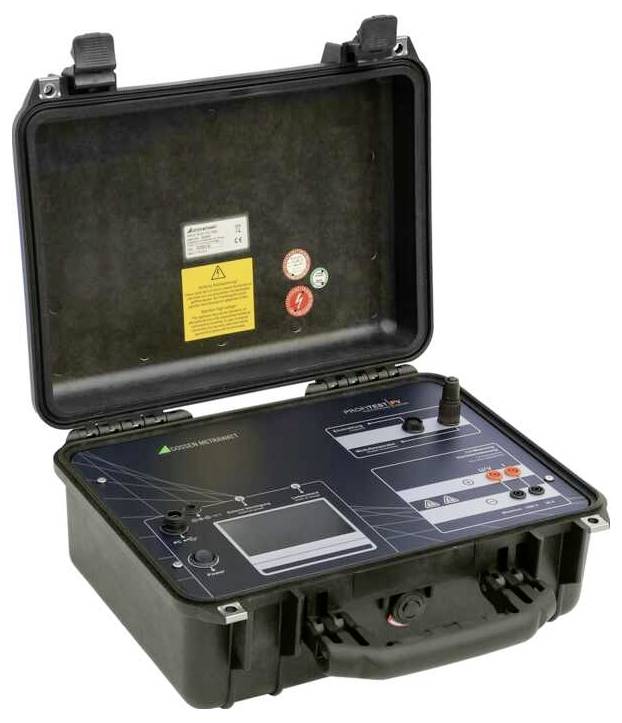

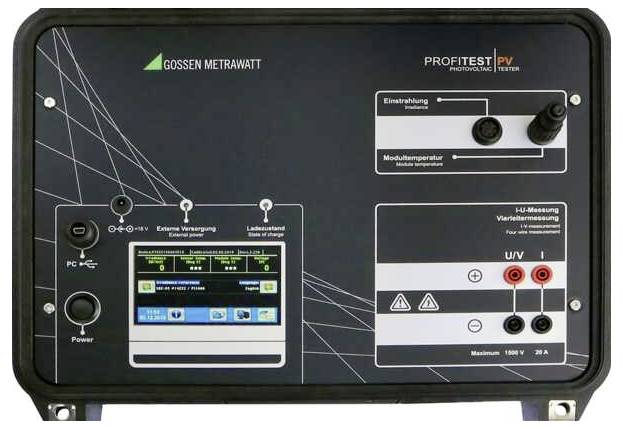

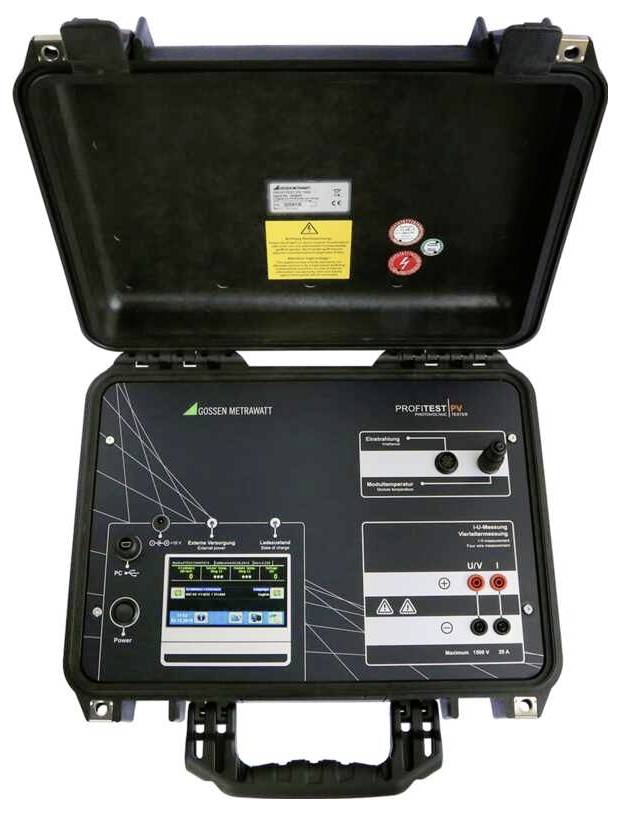

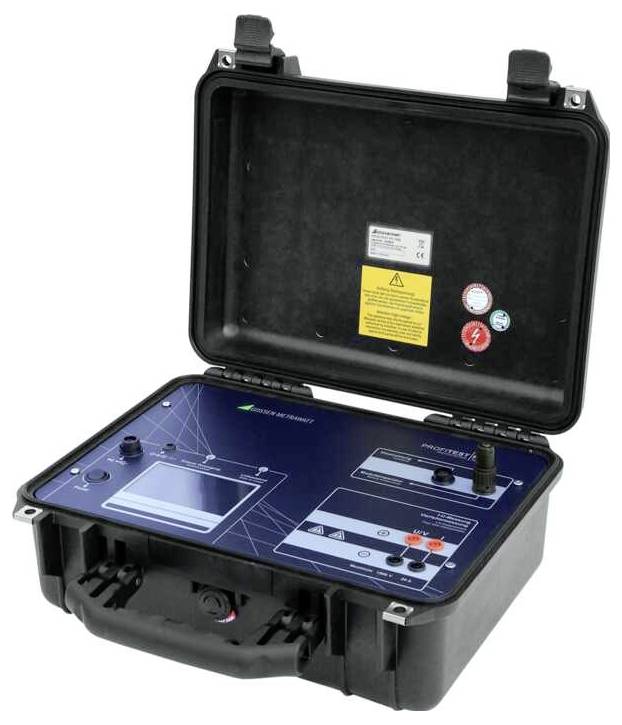

Gossen Metrawatt PROFITEST PV1500 Fotovoltaické meracie zariadenie
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Zariadenie na meranie špičkového výkonu a charakteristickej krivky pre fotovoltaické systémy
- Patentovaná metóda: Určuje špičkový výkon, sériový a paralelný vnútorný odpor len jedným meraním.
- Databáza modulov: Veľká databáza, ktorú je možné kedykoľvek rozšíriť.
- Rýchle riešenie problémov a dokumentácia: Efektívne počas uvedenia do prevádzky a následných kontrol.
- Rozšírená analýza: Charakteristické krivky poskytujú ďalšie poznatky pre pomer výkonnosti a výskum.
Technické parametre
- Meranie charakteristickej krivky IU
- Špičkový výkon
- Sériový odpor
- Paralelný vnútorný odpor
- Kategória výrobku
Fotovoltaické meracie zariadenie
- Meracie funkcie
napätie
prúd
výrobca s certifikátom
- Rozmer.
(d x š x v) 175 x 406 x 330 mm
- Displej
graf
- Hmotnosť
7600 g
- Šírka
406 mm
- V
330 mm
- Dĺžka
175 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3790336 Gossen Metrawatt PROFITEST PV1500 Fotovoltaické meracie zariadenie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3790336 Gossen Metrawatt PROFITEST PV1500 Fotovoltaické meracie zariadenie
Popis
PRIPOJIŤ - ZAPNÚŤ - SPUSTIŤ MERANIE - NAČÍTAŤ - HOTOVO!
Vďaka patentovanému procesu dokáže testovacie zariadenie priamo na mieste inštalácie „iba s jedným meraním a bez zadania údajov o module“ určiť špičkový výkon, sériový vnútorný odpor a paralelný vnútorný odpor a zobraziť ho na dotykovom farebnom grafickom displeji s vysokým rozlíšením, ktorý je vhodný pre slnečné svetlo.
Riešenie problémov vo fotovoltaickom systéme aj dokumentovanie kvality systému sa vykonávajú rýchlo a ekonomicky bez dlhého zaškoľovacieho obdobia počas uvedenia do prevádzky a tiež počas následných kontrol.
Tento jednoduchý a informatívny test slúži bezpečnosti zákazníka a šetrí montážnikovi následné náklady.
Nameraný špičkový výkon sa dá použiť napríklad aj na určenie výkonnostného pomeru. Zaznamenané charakteristické krivky navyše poskytujú ďalšie informácie o elektrických vlastnostiach meraného modulu alebo reťazca. Preto je tester vhodný aj ako nástroj vo výskume a vývoji.
Tento text bol preložený strojovo.
Vďaka patentovanému procesu dokáže testovacie zariadenie priamo na mieste inštalácie „iba s jedným meraním a bez zadania údajov o module“ určiť špičkový výkon, sériový vnútorný odpor a paralelný vnútorný odpor a zobraziť ho na dotykovom farebnom grafickom displeji s vysokým rozlíšením, ktorý je vhodný pre slnečné svetlo.
Riešenie problémov vo fotovoltaickom systéme aj dokumentovanie kvality systému sa vykonávajú rýchlo a ekonomicky bez dlhého zaškoľovacieho obdobia počas uvedenia do prevádzky a tiež počas následných kontrol.
Tento jednoduchý a informatívny test slúži bezpečnosti zákazníka a šetrí montážnikovi následné náklady.
Nameraný špičkový výkon sa dá použiť napríklad aj na určenie výkonnostného pomeru. Zaznamenané charakteristické krivky navyše poskytujú ďalšie informácie o elektrických vlastnostiach meraného modulu alebo reťazca. Preto je tester vhodný aj ako nástroj vo výskume a vývoji.
Tento text bol preložený strojovo.
Rozsah dodávky
- Referenčný senzor ožiarenia s 10 m pripojovacím káblom; Externý teplotný senzor Pt100 s 10 m pripojovacím káblom; Externý bezpečnostný vypínač 1500V/20A; 2 x 4-vodičové meracie káble, dĺžka 10 m MC-4; Externý napájací zdroj, 60 W; Tienený mini USB kábel; Systém puzdier na príslušenstvo; Softvér pre PC: PV analyzátor
