GW Instek LCR-8201 digitálne/y Vysoko presný merač, datalogger

Spoločnosť GW Instek uvádza na trh nový rad rádiofrekvenčných testerov LCR ~ LCR 8200, ktorý obsahuje štyri modely a maximálna testovacia frekvencia je až 30 MHz. Celá séria má 7-palcový farebný displej a vysokú presnosť merania (0,08%). Výsledky meraní je možné zobrazovať číselne alebo graficky, v závislosti od zvoleného meracieho režimu, aby používatelia mohli optimálne interpretovať vlastnosti testovaného objektu. Kompletný rad štandardných rozhraní, ako napríklad USB zariadenie / RS-232C / handler a GPIB, zároveň umožňuje používateľom ovládať zariadenie prostredníctvom najobľúbenejšieho rozhrania bez toho, aby sa museli obávať dodatočných nákladov na investície do hardvéru.

Séria navyše ponúka aj funkciu pamäte USB pri práci v grafickom režime. Namerané charakteristiky a hodnoty testovanej položky sa uložia na neskoršiu analýzu. Viaceré funkcie modelu LCR-8200 môžu používateľom pomôcť ľahko reagovať na potreby testovania pasívnych komponentov vo výskume a vývoji, návrhu a výrobe.

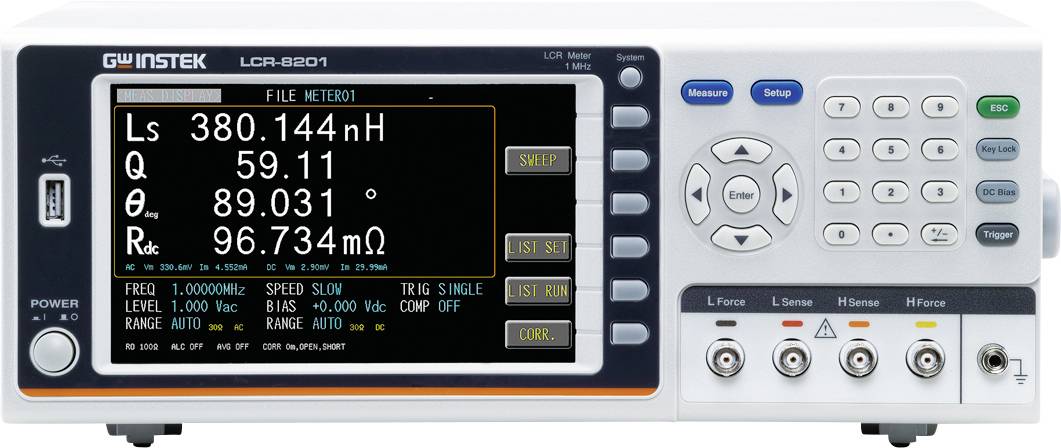

V režime numerického merania je rozdelený na meranie MEAS a meranie LIST. V režime merania MEAS môžu užívatelia vybrať až 4 (najmenej 1) požadované meracie body zo 17 parametrov merania. Každú vybranú položku merania je možné pre vyhodnotenie a zoradenie nastaviť na funkciu Porovnať (Pass / Fail) alebo BIN, takže užívatelia môžu ľahko rozpoznať výsledky merania podľa farby a tónu. V režime ZOZNAM môžu užívatelia nastaviť 15 testovacích bodov a každý testovací bod môže nezávisle nastaviť parametre vrátane frekvencie / napätia / odchýlky a dokonca môže nastaviť nezávislú porovnávaciu funkciu a numerický režim zobrazenia (hodnota, hodnota rozdielu, percento rozdielu). Režim automatického spustenia je navyše k dispozícii aj v režime ZOZNAM. Po dokončení každého merania LIST je zariadenie v pohotovostnom spúšťacom mechanizme. Používateľom stačí vložiť nasledujúci DUT a test LIST sa môže spustiť automaticky, čím sa šetrí čas opakovaným stlačením spúšte.

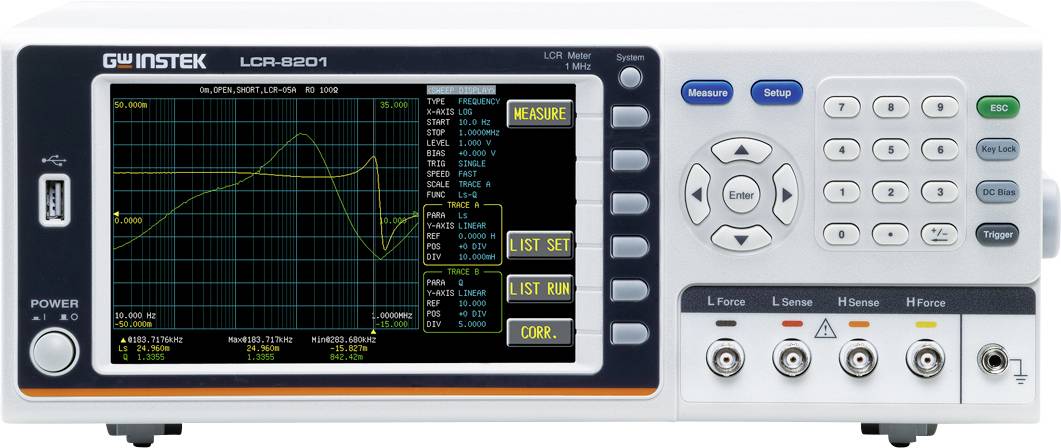

V režime grafického merania ponúka meranie SWEEP možnosť skenovania dvoch parametrov súčasne (TRACK A / TRACK B). Relatívne parametre cyklu, vrátane zdroja cyklu (frekvencia, napätie alebo prúd), škálovania horizontálnej / vertikálnej osi (LINEAR / LOG), rýchlosti ... atď., Dokonca aj pridaním predpätia, je možné upraviť podľa skutočných potrieb. používateľa a nechať sa otestovať. Po skončení ťahu je možné mierku automaticky nastaviť podľa zvoleného TRACE, aby bolo celé pozorovanie jasnejšie a čitateľnejšie. Okrem toho je možné uloženú grafiku (bmp) a hodnoty (csv) uložiť na flash disk pre neskoršie analýzy a aplikácie.

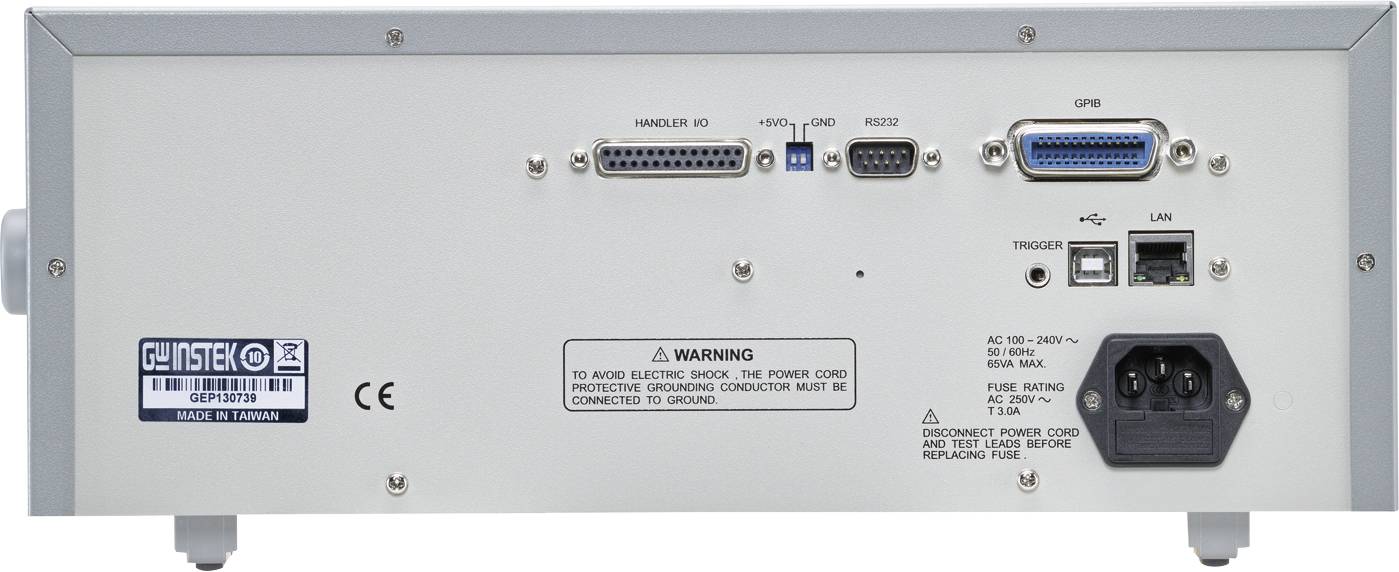

Či už ide o zber nameraných údajov počas testovacieho procesu alebo o zaradenie do systémovej integrácie, séria LCR-8200 ponúka najkomplexnejšie komunikačné rozhrania vrátane zariadenia USB, RS-232C, LAN pre pripojenie k počítaču a dokonca aj GPIB, čo sú všetko štandardné komunikačné rozhrania. Používatelia si môžu vybrať bez ďalších nákladov v závislosti od zvyklostí používania a pohodlia architektúry systému. Séria LCR-8200 navyše ponúka aj rozhranie ovládača na systémovú integráciu PLC alebo triedičov.
