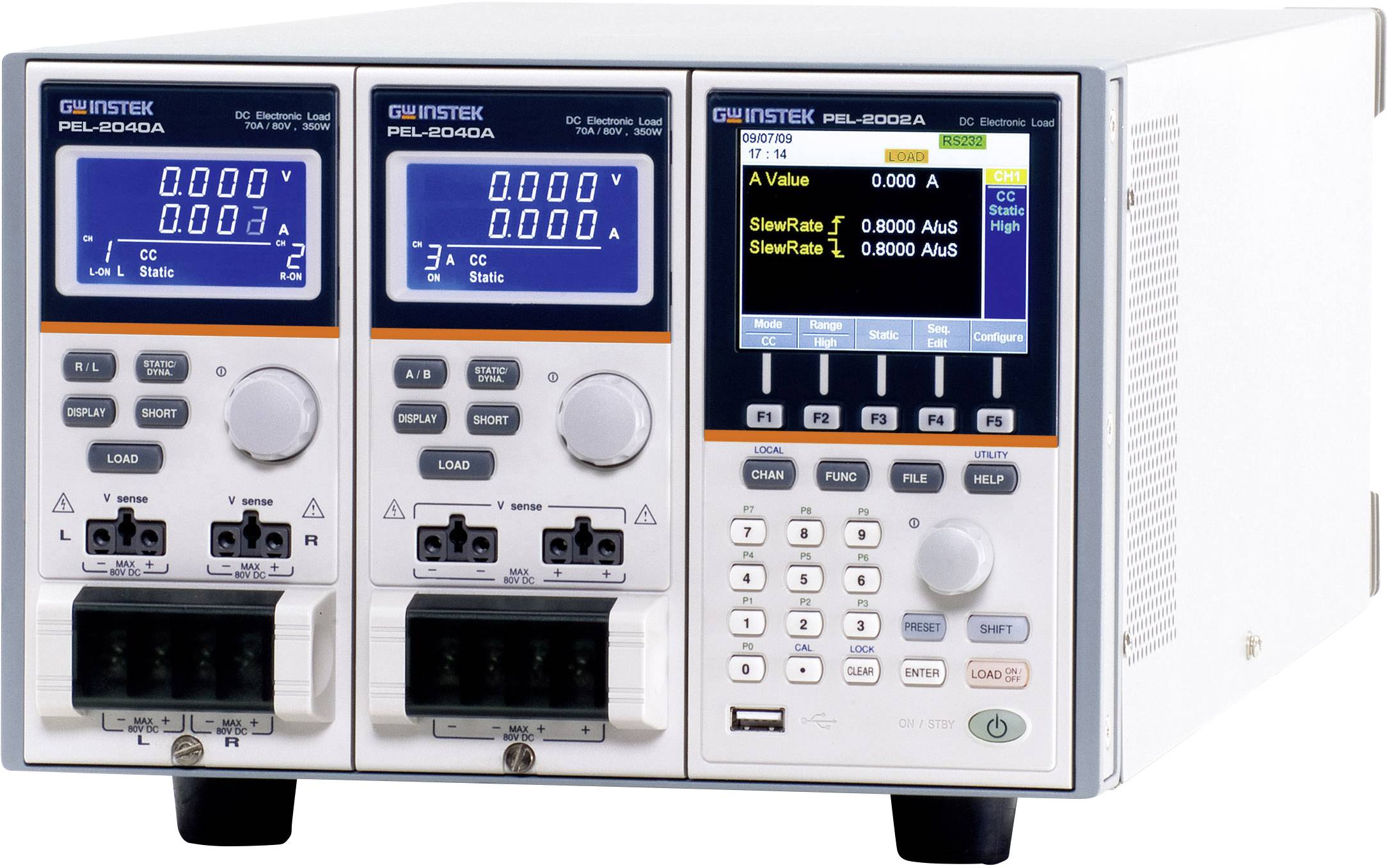

PEL-2004A a PEL-2002A sú viackanálové, programovateľné DC záťaže s modulárnou štruktúrou. Séria PEL-2000A bola vyvinutá tak, aby uspokojila prebiehajúci posun smerom k vysokorýchlostnej prevádzke na dnešnom trhu s polovodičmi. Okrem zdrojov napájania, meničov DC-DC a batérií, ktoré poháňajú polovodičové obvody na sledovanie tohto posunu, je potrebný aj návrh napájacieho zdroja, testovanie kvality a certifikácia podpisov vysokorýchlostnými záťažami. Séria PEL-2000A obsahuje dva typy sálových počítačov a 4 typy záťažových modulov, ktoré flexibilne spĺňajú požiadavky používateľov. S hlavným počítačom je možné použiť akúkoľvek kombináciu záťažových modulov na prispôsobenie testovacieho systému na základe počtu kanálov a maximálneho zaťažovacieho napätia, napätia a prúdu pre každý kanál. Paralelne je možné pripojiť viac záťaží, aby sa poskytol vyšší výkon na testovanie vyšších výstupov napájania. Táto flexibilita znižuje investície potrebné pre budúce projekty s rôznymi energetickými požiadavkami. PEL-2004A je 4-slotový mainframe s hlavnou riadiacou jednotkou na umiestnenie 4 záťažových modulov, zatiaľ čo PEL-2002A je 2-slotový mainframe s hlavnou riadiacou jednotkou pre 2 load moduly. Ak je PEL-2004A nakonfigurovaný so 4 záťažovými modulmi, každý s výkonom 350 wattov, môže rad PEL-2000A znížiť výkon až na 1,4 kVA.
Pre vyššiu nosnosť je možné mainframy zapojiť paralelne so štandardnými 20-pinovými konektormi MIL. Je možné prepojiť maximálne 5 sálových počítačov, vrátane hlavného a 4 podriadených, aby sa vytvorila celková zaťažiteľnosť 7 kW pre aplikácie s vysokým prúdom a vysokým výkonom. So 4 dvojkanálovými záťažovými modulmi je PEL-2004A schopný testovať 8 napájacích výstupov súčasne. Sekvenčná funkcia umožňuje každému kanálu zmeniť svoje špičkové zaťaženie podľa vopred definovanej sekvencie rýchlosťou až 100 s na krok. Každá sekvencia môže bežať súčasne pod kontrolou hodín. Toto je jedna z najsilnejších vlastností radu PEL-2000A, pretože je schopná realisticky simulovať napájanie s viacerými výstupmi. V dynamickom režime prúd záťaže alebo odpor záťaže pulzuje medzi dvoma prednastavenými úrovňami pri špecifikovanej rýchlosti až 25 s na krok. Toto sa často používa ako štandardný testovací postup na kontrolu reakcie zdroja napájania na rýchle zmeny zaťaženia. Je pozoruhodné, že je možné paralelne prepínať niekoľko záťažových kanálov, aby dynamické testy mohli prebiehať synchrónne pod jednými hodinami. Táto funkcia Parallel Dynamic poskytuje flexibilitu pri vykonávaní dynamických testov pre vysoký zdroj napájania bez potreby ďalšieho vysokého zaťaženia.
Séria PEL-2000A má niekoľko režimov ochrany: nadprúdová ochrana (OCP), prepäťová ochrana (OVP), ochrana proti preťaženiu (OPP), ochrana proti spätnému napätiu (RVP) a ochrana proti podpätiu (UVP). Režimy ochrany sú užitočné na ochranu záťažových modulov aj testovaných zariadení. Po spustení nastavenia ochrany je možné nastaviť bzučiak. Keď je aktivovaný ochranný režim, nabíjacia jednotka zobrazí alarm a prestane znižovať prúd / napätie. Keď záťažová jednotka pracuje v režime CR alebo CV, zariadenie môže potrebovať nadprúdovú ochranu, aby sa zabránilo potopeniu nadmerného prúdu. Nadprúdová ochrana prestane pri záťaži klesať viac prúdu, ako je odporúčaná hranica, a zabráni poškodeniu záťaže vyhorením. Prepäťová ochrana sa používa na obmedzenie výšky prepadu napätia. Keď sa OVP vypne, séria PEL-2000A zastaví napätie drezu. Ochrana proti preťaženiu sa používa vtedy, ak vstupný výkon prekročí špecifikácie záťaže. Keď sa spustí OPP, napájanie sa prestane zhoršovať. Ochrana proti spätnému napätiu zabraňuje poškodeniu reverzným napätím radu PEL-2000A až do uvedeného nominálneho výkonu. Ak sa vypne ochrana proti prepätiu, zaznie alarm, kým neodpojíte spätné napätie. Pri podpäťovej ochrane sa záťaž vypne, keď napätie klesne pod nastavenú hraničnú hodnotu. Na neustále monitorovanie výsledkov testov je k dispozícii funkcia Go / NoGo. Ak výsledok testu prekročí prednastavený limit, na displeji sa zobrazí správa „No Go“ a signál „No Go“ je možné odoslať cez rozhranie D-SUB na ovládanie externého zariadenia. Táto funkcia Go / NoGo je k dispozícii pre režimy CC, CV a CR. V režime „Program“ je možné upravovať 12 programov, z ktorých každý obsahuje 10 pamätí nastavenia panela, aby sa vytvorili pracovné rutiny pre opakujúce sa testy. Po spustení programu sa na obrazovke spolu s rozsudkami Go / NoGo zobrazia výsledky všetkých testovacích krokov. Pre externé ovládanie a konfiguráciu systému má rad PEL-2000A štandardne rozhrania USB a RS-232, ako aj voliteľne GPIB. Ovládač LabView a počítačový softvér na zaznamenávanie údajov sú podporované pre všetky dostupné rozhrania. Každý kanál má na zadnej strane analógový ovládací / monitorovací konektor na zapínanie a vypínanie záťaže a na externé monitorovanie zaťažovacieho prúdu a záťaže.
