GW Instek PEL-3041 elektronická záťaž 150 V/DC 70 A 350 W

Obrázok zobrazuje GW Instek PEL-3014, teda DC elektronickú záťaž s digitálnymi displejmi pre napätie a prúd, ako aj tlačidlami pre rôzne nastavenia.

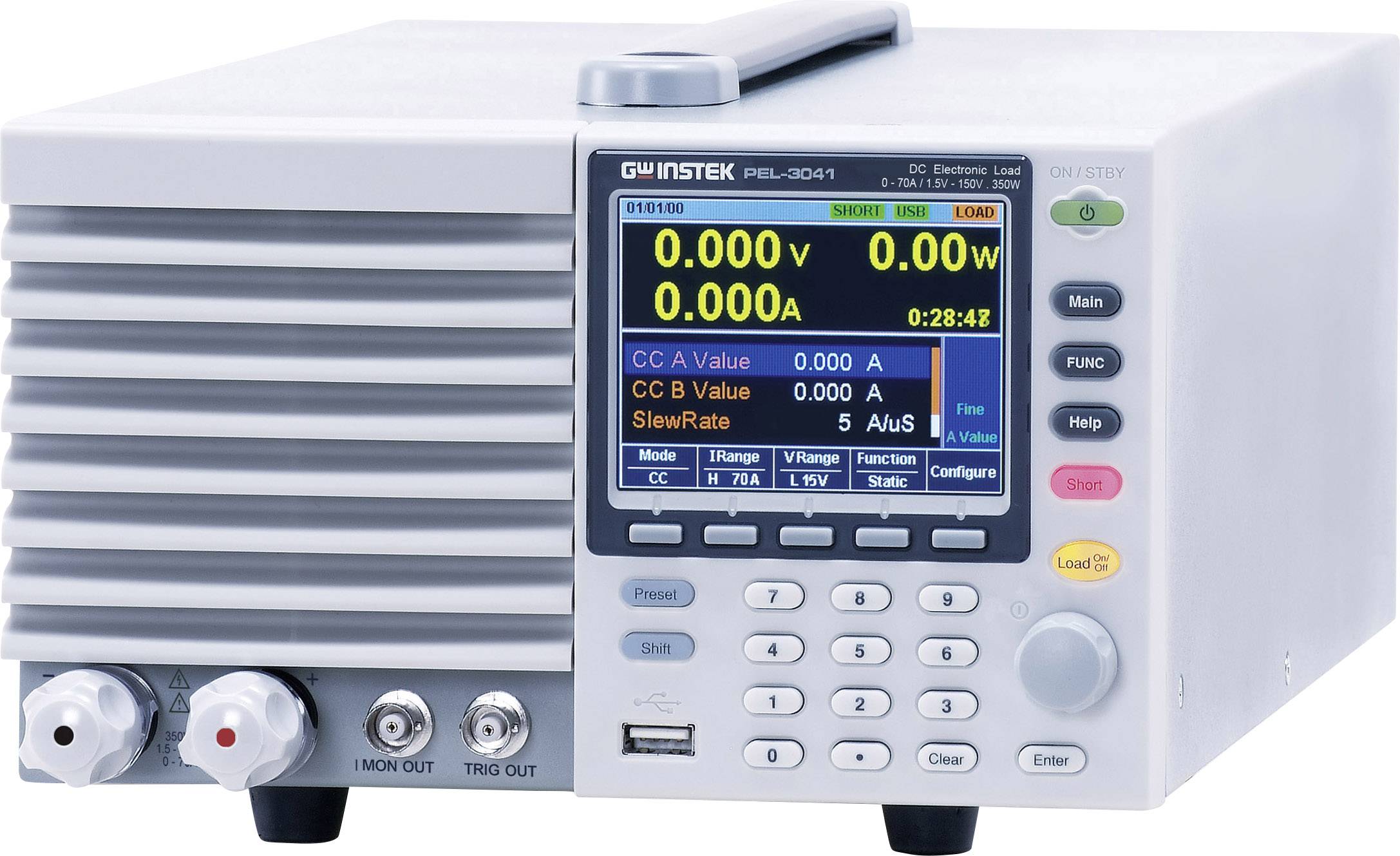

Laboratórny napájací zdroj s digitálnym displejom zobrazuje napätie 0,000 V, prúd 0,000 A a výkon 0,000 W. Ďalšie ovládacie prvky sú umiestnené na pravej strane.

1/2

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (2 552,03 € / kus)

2 552,03 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ: PEL-3041

Vstupné napätie: 100-230 V/AC

Kategória výrobku: elektronická záťaž

Vstupné napätie (min.): 100 V/AC

Vstupné napätie (max.): 230 V/AC

Vstupný prúd pri záťaži (max.): 70 A

Trvalý výkon na pripojenej záťaži (max.): 350 W

Rozmer.: (š x v x h) 215 x 124 x 400 mm

Maximálne napätie na vstupe pri záťaži: 150 V/DC

Hmotnosť: 7 kg

: bez certifikátu

Doba trvania (min. Pri záťaži): 0.35 W

Vstupy: IEC 320 C14

Vstupné napätie pri záťaži (min.): 1.5 V/DC

Vstupný prúd pri záťaži: 0.00002 A

Pripojenie záťaže: skrutkové svorky (predné)
skrutkové svorky (zadné)

Šírka: 215 mm

V: 124 mm

Hĺbka: 400 mm

Na stiahnutie

Datasheet

Datasheet 1321048 GW Instek PEL-3041 elektronická záťaž 150 V/DC 70 A 350 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1321048 GW Instek PEL-3041 elektronická záťaž 150 V/DC 70 A 350 W

Informácie

Informácie 1321048 GW Instek PEL-3041 elektronická záťaž 150 V/DC 70 A 350 W

Popis

Jednokanálové série PEL-3000 sú elektronicky riadené vysokorýchlostné záťaže pre priame napätie. Z dôvodu extrémne rýchlych časov riadenia sú zariadenia ideálne vhodné na rýchle spínanie napájacích zdrojov a rozsiahle simulácie záťaže. Vďaka širokému rozsahu vstupov od 1,5 do 150 V / DC sú zariadenia tiež ideálne vhodné pre nabíjacie systémy a solárne aplikácie.

Tento text bol preložený strojovo.

Prevedenie

4 základné funkcie záťaže: konštantný prúd (CC), konštantné napätie (CV), konštantný odpor (CR), konštantný výkon (CP)
3 kombinované záťažové funkcie: konštantný prúd a napätie (CC + CV), konštantný odpor a napätie (CR + CV), konštantný výkon a napätie (CP + CV)
Paralelné pripojenie až 5 záťaží rovnakého typu
Funkcia sledovania Go / No Go
Monitorovanie výkonu a funkcia časovača
Rozhrania: USB / RS232 / analóg
Ochranné zariadenia: Nastaviteľná ochrana proti prepätiu, ochrana proti prepätiu, ochrana proti nadmernému prúdu, ochrana proti prepätiu, ochrana proti prehriatiu, ochrana proti prepólovaniu.
