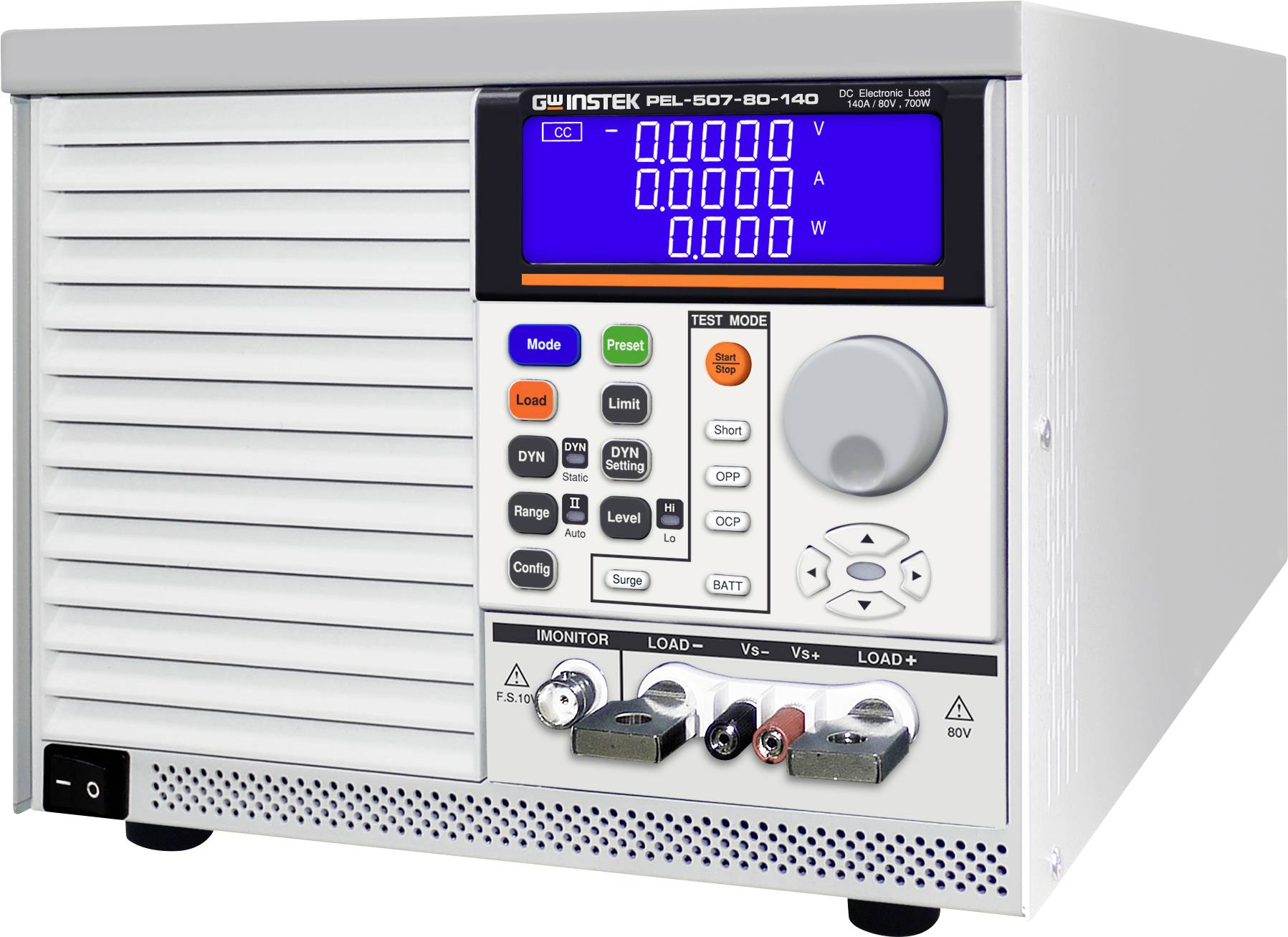

GW Instek PEL-507-80-140 elektronická záťaž 700 W

Jednokanálová elektronická záťaž radu PEL-500 obsahuje celkom 5 modelov a ponúka rozsahy napätia 0 ~ 80V / 0 ~ 500V a rozsah výkonu 250 ~ 700W. Sériu je možné použiť na výskum a vývoj, kontrolu kvality, testovanie systému ATE a výrobu vrátane testu zdroja napätia / zdroja energie; Prechodné správanie spínaného zdroja napájania; Režim konštantného napätia pre test obmedzenia prúdu; Simulácia batérie; a test vybitia batérie. Séria PEL-500 ponúka 5-miestne digitálne zobrazenie napätia, prúdu a výkonu. Používatelia môžu súčasne sledovať namerané údaje testovaného zariadenia. Aby bolo pre užívateľov jednoduchšie posúdiť, či DUT odoláva prekročeniu prúdu, ponúka séria PEL-500 nárazový test, ktorý môže simulovať prúd pri prekročení obvodu a prechodový prúd spájajúci za tepla. Vstavaná funkcia testu vybitia batérie môže určiť podmienky na zastavenie vybíjania podľa testovacích požiadaviek DUT vrátane nastavenia napätia zastavenia vybíjania (Vbatt), kapacity vybíjania (AH, WH) a času zastavenia vybíjania .

Používatelia môžu nastaviť nabíjacie napätie / vybíjacie napätie radu PEL-500 na testovanie podľa charakteristík testovaného zariadenia. Keď výstupné napätie DUT stúpne na hodnotu nabíjacieho napätia, začne sa nabíjanie. Keď výstupné napätie klesne na vybíjacie napätie, nabíjanie sa skončí. Používatelia môžu použiť funkciu GO / NG na prednastavenie podmienok posúdenia podľa funkcie a špecifikácií DUT. Séria PEL-500 automaticky generuje výsledky hodnotenia podľa podmienok hodnotenia stanovených počas testu. Medzi požiadavkami na testy bezpečnosti napájacieho zdroja poskytuje rad PEL-500 nielen funkciu krátkeho testu, ale tiež funkciu automatického testovania nadprúdovej ochrany / nadprúdovej ochrany, ktorá zjednodušuje komplikovanú manuálnu obsluhu používateľa a kontroluje OCP / OPP akčné body testovaného zariadenia. Generované výsledky meraní pomáhajú užívateľovi potvrdiť, či skutočné body operačného zásahu testovaného objektu pre OCP / OPP spadajú do medziach predpisov o meraní. Okrem poskytovania priebehov záťažových prúdov osciloskopu prostredníctvom výstupu BNC spoločnosti Imonitor ponúka séria PEL-500 tiež ochranu proti prepätiu, nadprúdu, nadprúdu a prehriatiu a detekciu obrátenej polarity. Ak niektorý z nich spustí vypínaciu akciu, séria PEL-500 má bezpečnostné opatrenia alebo upomienky, ktoré chránia sériu PEL-500 pred poškodením spôsobeným abnormálnymi prevádzkovými oblasťami.

Tento text bol preložený strojovo.
