Idec RF1V-4A2BL-D24, RF1V-4A2BL-D24 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 250 V/AC, 6 A, 1 ks

Priehľadná plastová schránka s elektromechanickým relé. Viditeľná medená cievka a kovové kontakty.

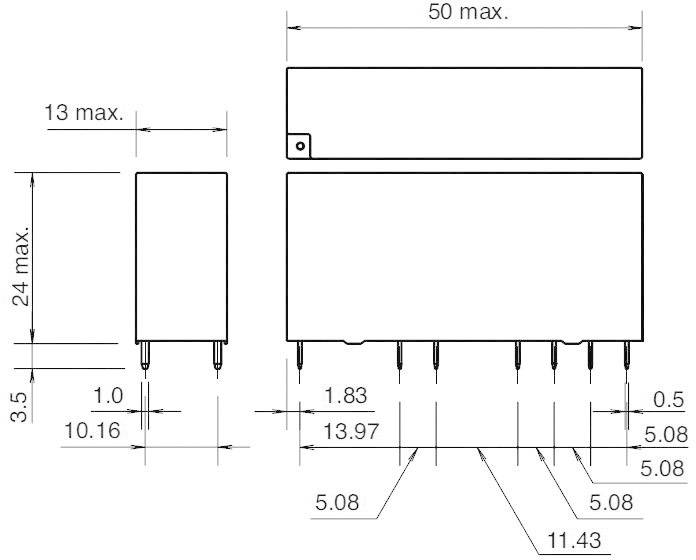

Technický výkres elektronickej súčiastky, zobrazujúci pohľady spredu a z boku. Rozmery sú uvedené v milimetroch.

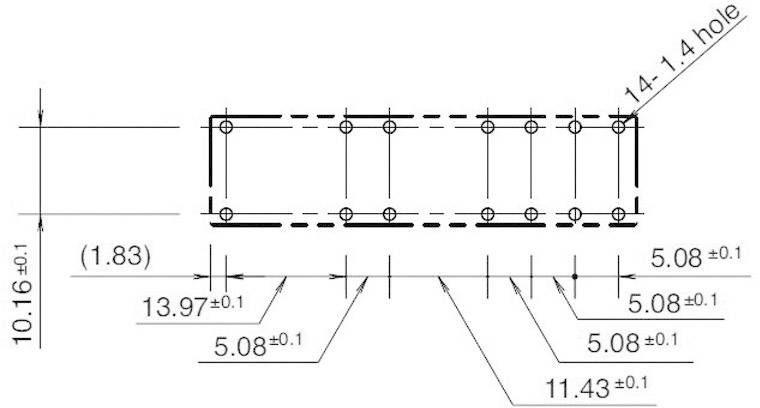

Technický výkres: Obdĺžniková komponenta s rozmermi, polohou otvorov a toleranciami. Rozmery sú uvedené v milimetroch.

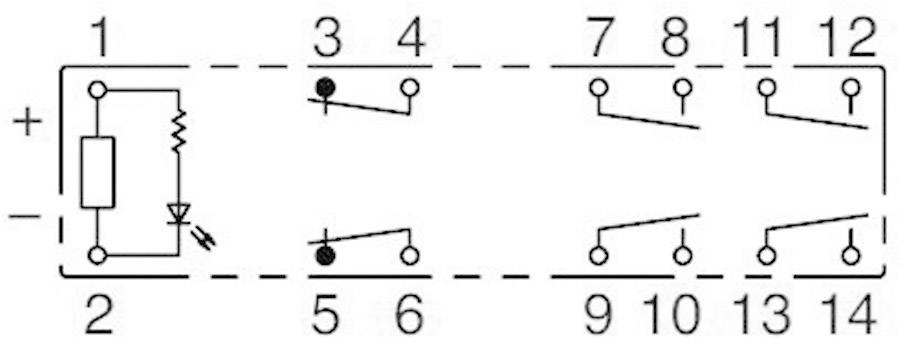

Schematický náčrt rozloženia relé s pripojeniami 1 až 14, zobrazujúci elektrické obvody s rezistorom a diódou vľavo.

1/4

Kategória výrobku

relé do DPS

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

4 spínacie

2 rozpínacie

Spínacie napätie (max.)

30 V/DC

250 V/AC

Doručenie: Št 10. 9.

38 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (33,33 € / kus)

33,33 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé do DPS

Typ: RF1V-4A2BL-D24

Menovité napätie cievky: 24 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 1152 Ω

Typ kontaktu: 4 spínacie
2 rozpínacie

Materiál kontaktu: AgSnO2

Spínacie napätie (max.): 30 V/DC
250 V/AC

Spínací prúd (max.): 6 A

Max. spínací výkon: 180 W
1500 VA

Pripojenie: spájkovacie piny

Reakčná doba: 8 ms

Čas rozpadu: 20 ms

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 50 mm

Šírka: 13 mm

V: 24 mm

Rozmer.: (d x š x v) 50 x 13 x 24 mm

Obsah: 1 ks

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 504692 Idec RF1V-4A2BL-D24, RF1V-4A2BL-D24 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 250 V/AC, 6 A, 1 ks

Popis

Nútene vedené kontaktné relé sa používajú v bezpečnostných obvodoch na monitorovanie výstupov bezpečnostných spínačov (napr. IDEC HS5B, HS5D, HS6B), svetelných závesov a tlačidiel núdzového zastavenia (napr. IDEC XA1E, XW1E, YW1B). Môžu byť tiež použité na rozšírenie výstupov bezpečnostných relé a bezpečnostných ovládacích zariadení (napr. IDEC FS1A). Normy a schválenia: EN50205, EN61810-1, UL508, CSA C22.2 č.14.
