Iduino ME234 hnacie člen motora 1 ks Vhodné pre: Arduino

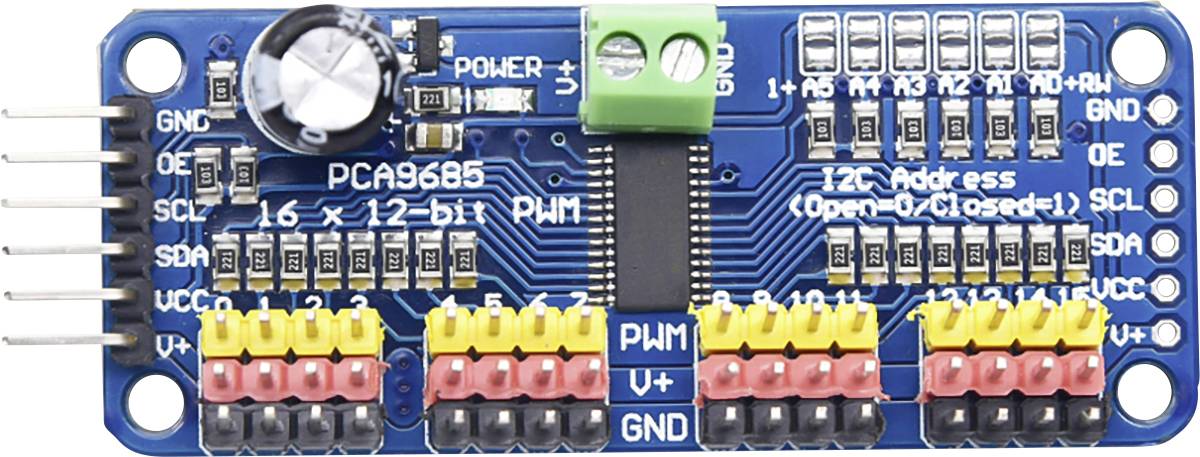

'PCA9685 PWM modul so zásuvkami a LED indikátormi, vhodný pre riadenie serva na mikroprocesoroch s 16 kanálmi.'

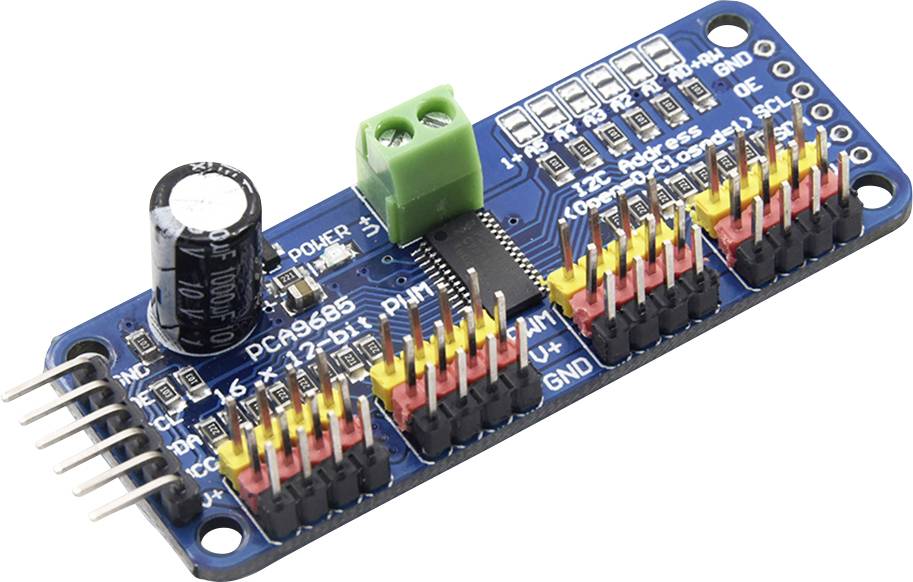

'Modré PCA9685 servo riadiace dosky so žltými a červenými konektormi, čiernymi kondenzátormi a zelenou skrutkovacou svorkou.'

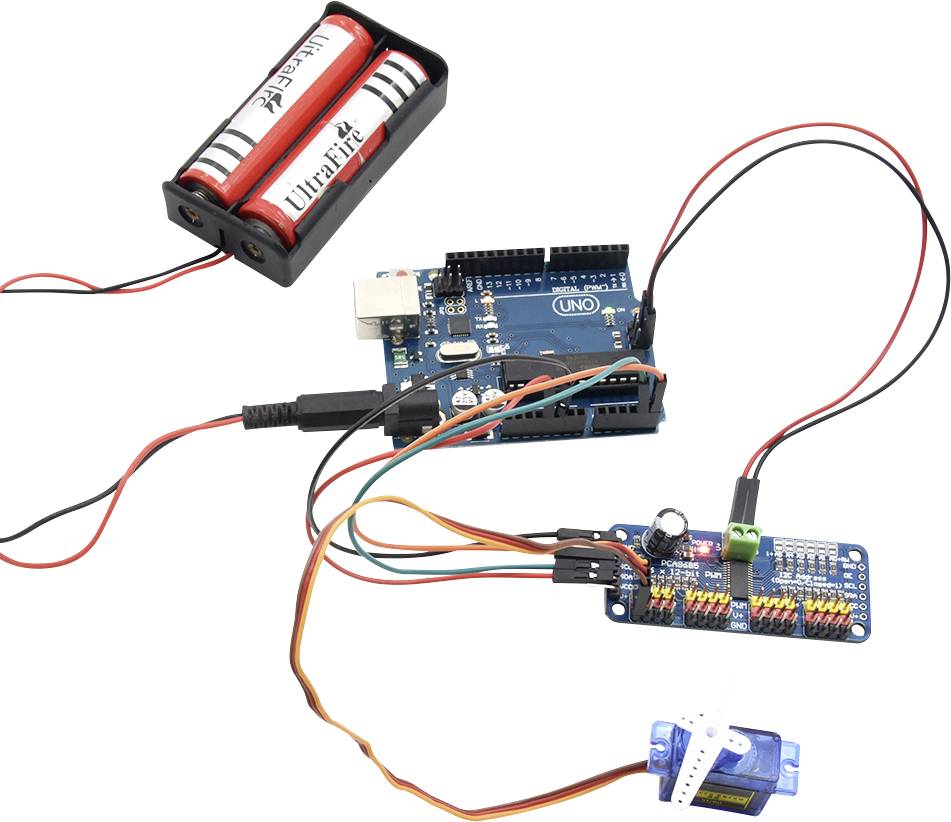

'Obrázok dosky Arduino pripojenej k ovládaču motora a servoMotoru, napájaný batériovým priestorom s dvoma batériami.'

1/3

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

285 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (9,75 € / kus)

9,75 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

MODULY MOTOROVÉHO OVLÁDAČA IDUINO PWM SERVO I2C

Táto karta / čip používa 7-bitovú adresu I2C medzi 0x60-0x80, ktorú je možné vybrať prepojkami
Svorkovnica pre napájanie
Ochrana proti prepólovaniu na vstupe do svorkovnice
Zelená LED dióda s dobrým výkonom
3-kolíkové konektory v skupinách po 4, takže môžete pripojiť 16 serv súčasne
„Reťazový“ dizajn
Miesto na umiestnenie veľkého kondenzátora na linku V + (v prípade, že ho potrebujete)
Rezistory série 220 ohmov na všetkých výstupných linkách ich chránia a robia LED diódy ovládača triviálnymi
Spájkovacie mostíky pre 6 kolíkov na výber adries
s integrovanými hodinami

Technické parametre

Druh obalu: Bulk

Kategória výrobku: hnacie člen motora

Vhodné pre: Arduino

Rozhranie: I²C

Výstupné napätie (max.): 5 V

Výstupné napätie (min.): 3.3 V

Vhodný pre: Arduino

Typ nástroja: hnací člen motoru

V: 15 mm

Dĺžka: 68 mm

Šírka: 25 mm

Hmotnosť: 10.6 g

Vhodné pre: Arduino

UKCA: Nie je relevantné

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2315243 Iduino ME234 hnacie člen motora 1 ks Vhodné pre: Arduino

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2315243 Iduino ME234 hnacie člen motora 1 ks Vhodné pre: Arduino

Popis

Na rozdiel od rodiny TLC5940 nemusíte vysielať súvislý signál viažuci váš mikrokontrolér. Beží úplne zadarmo!
Je kompatibilný s 5V, čo znamená, že ho môžete ovládať z 3,3V mikrokontroléra a napriek tomu bezpečne riadiť až 6V výstupy (to je dobré, ak máte biele alebo modré LED diódy s viac ako 3, 4, ktoré chcú ovládať napätie vpred).
6 pinov na výber adries, pomocou ktorých ich môžete zapojiť až 62 na jednu zbernicu i2c, spolu 992 výstupov - to je veľa serv alebo LED a nastaviteľná frekvencia PWM až do približne 1,6 KHz. Pre každý výstup je k dispozícii aj 12 -bitové rozlíšenie - pre serva to znamená rozlíšenie približne 4us pri frekvencii aktualizácie 60 Hz. Konfigurovateľný výstupný a výstupný aktivačný kolík push-pull alebo open-drain na rýchlu deaktiváciu všetkých výstupov
