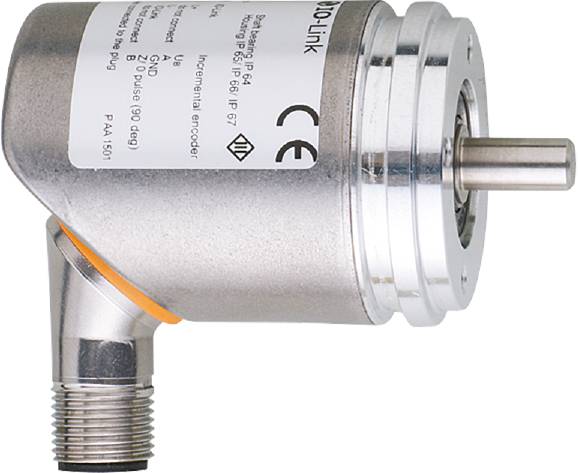

Ilustračný obrázok
ifm Electronic inkrementálne rotačný snímač 1 ks RB3100 magnetické 36.5 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
rotačný snímač
Vyhotovenie (senzory)
inkrementálne
Min. prevádzkové napätie
4.75 V/DC
Prevádzkové napätie max.
30 V/DC
Pripojenie
zástrčka M12, 5-pólová
Datasheety: (PDF)
Počet
Celkom (275,00 € / kus)
315,00 €
-13 %
275,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
ifm RB3100 enkodér s pevným hriadeľom
- Definovaná sekvencia impulzov pre spoľahlivú detekciu rýchlosti
- Pre presné určenie polohy a meranie vzdialenosti
- Vysoká odolnosť proti nárazom a vibráciám vďaka princípu magnetického snímania
- Rozlíšenie voľne programovateľné od 1... 10 000
- Pohodlná komunikácia a parametrizácia cez IO-Link
Technické parametre
- Rozmery [mm]: Ø 36,5 / L = 65
- Systém skenovania: magnetický
- Rozlíšenie: 1...10000; (parametrizovateľné; výrobné nastavenie: 1024) riadkov
- Princíp činnosti rotačný snímač: inkrementálny
- Uhol snímača presnosti [°]: 0,1
- Revízia IO-Link: 1.1
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -40...85
- Montážna príruba: Ø 36,5 mm
- Čas oneskorenia v pohotovostnom režime [s]: 0,5
- Prevádzkové napätie [V]: 4,75...30 DC
- Referenčný teplotný krútiaci moment [°C]: 20
- Elektrická verzia: HTL/TTL
- Hmotnosť [g]: 245 000
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...85
- Max. počiatočný krútiaci moment [Nm]: 1
- Max. elektrická rýchlosť [ot./min]: 12000
- Max. mechanické otáčky [ot./min]: 12000
- Max. axiálne zaťaženie hriadeľa na konci hriadeľa [N]: 10
- Max. zaťaženie hriadeľa radiálne na konci hriadeľa [N]: 20
- Max. prípustná relatívna vlhkosť [%]: 95; (Kondenzácia nie je povolená)
- Min. doba cyklu procesu [ms]: 2.3
- MTTF: 292
- Možnosti parametrizácie: Rozlíšenie; smer otáčania; HTL; TTL
- Fázový posun A a B [°]: 90
- Frekvencia spínania [kHz]: 1000
- Trieda ochrany: IP 65; IP66; (Strana krytu: IP 67; Strana hriadeľa: IP 64)
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0063 - Zástrčka: 1 x M12, radiálna, možno použiť aj axiálne; Kódovanie: A; Telo rukoväte: 1.4401 (nehrdzavejúca oceľ / 316); Max. dĺžka kábla: 100 m; (IO-Link: max. 20 m)
- Prúdová spotreba [mA]:< 150
- Ochrana proti prepólovaniu: áno
- Konštrukcia hriadeľa: pevný hriadeľ
- Priemer hriadeľa [mm]: 6
- Materiál hriadeľa: nehrdzavejúca oceľ
- Kategória výrobku
rotačný snímač
- Typ
RB3100
- Vyhotovenie (senzory)
inkrementálne
- Technológia
magnetické
- Min. prevádzkové napätie
4.75 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
4.75 - 30 V/DC
- Rozhranie
IO-Link
- Pripojenie
zástrčka M12, 5-pólová
- Dĺžka kábla
100 m
- Urovnanie (kontakty)
radiálny
- Počet krokov za otáčku
10000
- Max. počet pulzov za otáčku
10000
- Ø príruby
36.5 mm
- Typ hriadeľa
plný hriadeľ
- Ø hriadeľa
6 mm
- Materiál (príruba)
hliník
- Materiál (hriadeľ)
Nerezová oceľ
- Materiál puzdra
nerezová ocel
- Presnosť
0.1°
- Min. teplota
-40 °C
- Max. teplota
85 °C
IP65
IP66
- Dĺžka
65 mm
- (Ø)
36.5 mm
- Rozmer.
(Ø x d) 36.5 mm x 65 mm
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3320349 ifm Electronic inkrementálne rotačný snímač 1 ks RB3100 magnetické 36.5 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3320349 ifm Electronic inkrementálne rotačný snímač 1 ks RB3100 magnetické 36.5 mm
Popis
ifm RB3100 enkodér s pevným hriadeľom
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
