Name: ifm Electronic senzor tlaku 1 ks PF2953 -0.1 MPa do 2.5 MPa M12 1 rozpínací, 1 spínací, analógové Piece
Brand: ifm Electronic
SKU: 3321731
Availability: BackOrder

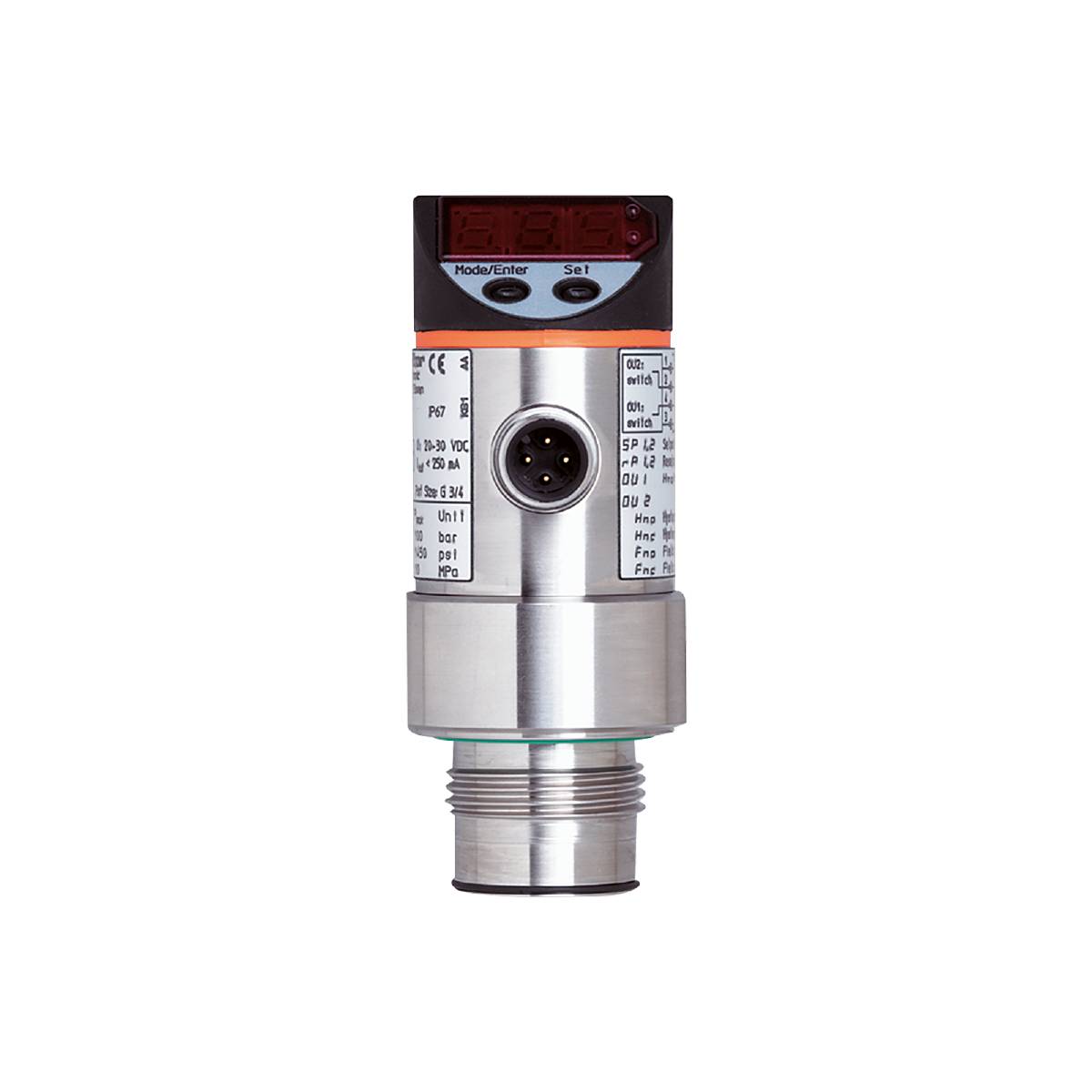

Snímač s digitálnym displejom a viacerými možnosťami pripojenia, vhodný na monitorovanie a reguláciu v technických systémoch.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

senzor tlaku

Pripojenie

M12

Vyhotovenie (senzory)

relatívny tlak

Max. merací rozsah tlaku

2.5 MPa

Datasheety: (PDF)

Doručenie: Št 12. 11.

Počet

Celkom (1 349,00 € / kus)

1 349,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

ifm PF2953 Elektronický snímač tlaku

Kombinované meranie hladiny a detekcia hraničných hodnôt s analógovým/spínacím výstupom
Programovateľný analógový a spínací výstup
Dlhodobá stabilita vďaka vysokej opakovateľnosti a nízkej odchýlke charakteristickej krivky
Hygienický dizajn pre požiadavky potravinárskeho a nápojového priemyslu
Zapustená montáž do nádob, nádrží a potrubí

Technické parametre

Analógové výstupné napätie [V]: 0...10; (škálovateľné 1:4)
Analógový výstupný prúd [mA]: 4...20; (škálovateľné 1:4)
Analógový koncový bod [bar]: 5,3...25
Analógový koncový bod [MPa]: 0,53...2,5
Analógový koncový bod [psi]: 76...363
Analógový počiatočný bod [bar]: -1...18,8
Analógový počiatočný bod [MPa]: -0,1...1,88
Analógový počiatočný bod [psi]: -15...272
Čas odozvy [ms]:< 3
Počet analógových výstupov: 1
Počet digitálnych výstupov: 2
Počet vstupov a výstupov: Počet digitálnych výstupov: 2; Počet analógových výstupov: 1
Displej: Stav spínania: 2 x LED, červená; Funkčný displej: 7-segmentový LED displej; Rozmery: 7-segmentový LED displej
Zobrazovacia jednotka: bar; psi; MPa
Pevnosť v tlaku [MPa]: 10
Pevnosť v tlaku [psi]: 1450
V prírastkoch [MPa]: 0,01
Charakteristická odchýlka krivky:< ±0,6; (Zníženie 1:1, linearita vrátane hysterézie a opakovateľnosti, nastavenie hraničného bodu podľa DIN EN IEC 62828-1)
Rozsah percenta odchýlky linearity:< ±0,5; (Znížte 1:1)
Rozsah merania [MPa]: -0,1...2,5
Min. deštrukčný tlak [MPa]: 20
Resetovací bod rP [MPa]: -0,09...2,49
Spínací bod SP [MPa]: -0,08...2,5
Teplota okolia-1 [°C]: -25...80
Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10K; Znížte 1:1)
Použitie: Zapustené čelo pre potravinársky a nápojový priemysel
Verzia ochrany proti skratu: taktovaná
Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
Výstupný signál: spínací signál; analógový signál; (konfigurovateľné)
Čas oneskorenia v pohotovostnom režime [s]: 0,2
Zvláštnosť: Pozlátené kontakty
Prevádzkové napätie [V]: 20...30 DC
Útlm analógového výstupu dAA úrovne [s]: 0 - 0,1 - 0,5 - 2
Hodnota procesu tlmenia dAP [s]: 0...4
Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 250
Typ tlaku: relatívny tlak; vákuum
Pevnosť v tlaku [bar]: 100
Elektrická verzia: PNP/NPN
Celkové výstupy: 2
Hmotnosť [g]: 269 650
Hysterézna odchýlka:< ±0,1; (Znížte 1:1)
V prírastkoch [bar]: 0,1
V prírastkoch [psi]: 1
Ochrana proti skratu: áno
Skladovacia teplota [°C]: -40...100
Dlhodobá stabilita:< ±0,1; (Znížte 1:1; ročne)
Max. čas nábehu analógového výstupu [ms]: 3
Max. zaťaženie [Ω]: (Ub - 10 V) / 20 mA
Max. pokles napätia spínací výstup DC [V]: 2
Médiá: Pastovité a tuhé médiá; Kvapalné a plynné médiá
Teplota média [°C]: -25...80
Rozsah merania [bar]: -1...25
Rozsah merania [psi]: -15...363
Min. tlak pri roztrhnutí [bar]: 200
Min. tlak pri roztrhnutí [psi]: 2900
Min. tlačové cykly: 100 miliónov
Min. izolačný odpor [MΩ]: 100; (500 V DC)
Min. záťažový odpor [Ω]: 2000
Montáž: Otočný kryt o 350°
MTTF: 170
Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; prúdový/napäťový výstup; Tlmenie; nastavenie hodnoty na displeji; Displej je možné otočiť / vypnúť; zobrazovacia jednotka; nulový bod; rozpätie
Procesné pripojenie: závitové pripojenie G 3/4 vonkajší závit
Bod spätného prepnutia rP [bar]: -0,9...24,9
Resetovací bod rP [psi]: -13...362
Spínacia frekvencia DC [Hz]:< 170
Spínací bod SP [bar]: -0,8...25
Spínací bod SP [psi]: -12...363
Trieda ochrany: IP 67
Trieda ochrany: III
Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
Prúdová spotreba [mA]:< 60
Nulový bod teplotného koeficientu:< ±0,1; (0...80 °C)
Rozsah teplotného koeficientu:< ±0,2; (0...80 °C)
Voľný mŕtvy priestor: áno
Dôkaz preťaženia: áno
Ochrana proti prepólovaniu: áno
Integrovaný strážny pes: áno
Materiály v kontakte s médiom: Keramika (99,9 % Al2O3); 1.4435 (nehrdzavejúca oceľ / 316L); Povrchová úprava: Ra< 0,4 / Rz 4; PTFE

Druh obalu: Piece

Kategória výrobku: senzor tlaku

Typ: PF2953

Pripojenie: M12

Vyhotovenie (senzory): relatívny tlak

Výstupy: PNP
NPN

Výstupný signál (min.): 4 mA

Výstupný signál (max.): 20 mA

Rozhranie: zástrčka M12

Min. merací rozsah tlaku: -0.1 MPa

Max. merací rozsah tlaku: 2.5 MPa

Rozsah merania (tlak): -0.1 MPa do 2.5 MPa

Min. prevádzkové napätie: 20 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 20 - 30 V/DC

Typ kontaktu: 1 rozpínací
1 spínací
analógové

Limitné tlak: 200 bar

Hadicová prípojka: G3/4 AG

Min. teplota: -25 °C

Max. teplota: 80 °C

Hmotnosť: 269.650 g

Spĺňa RoHS: áno

Obsah: 1 ks

UKCA: áno
