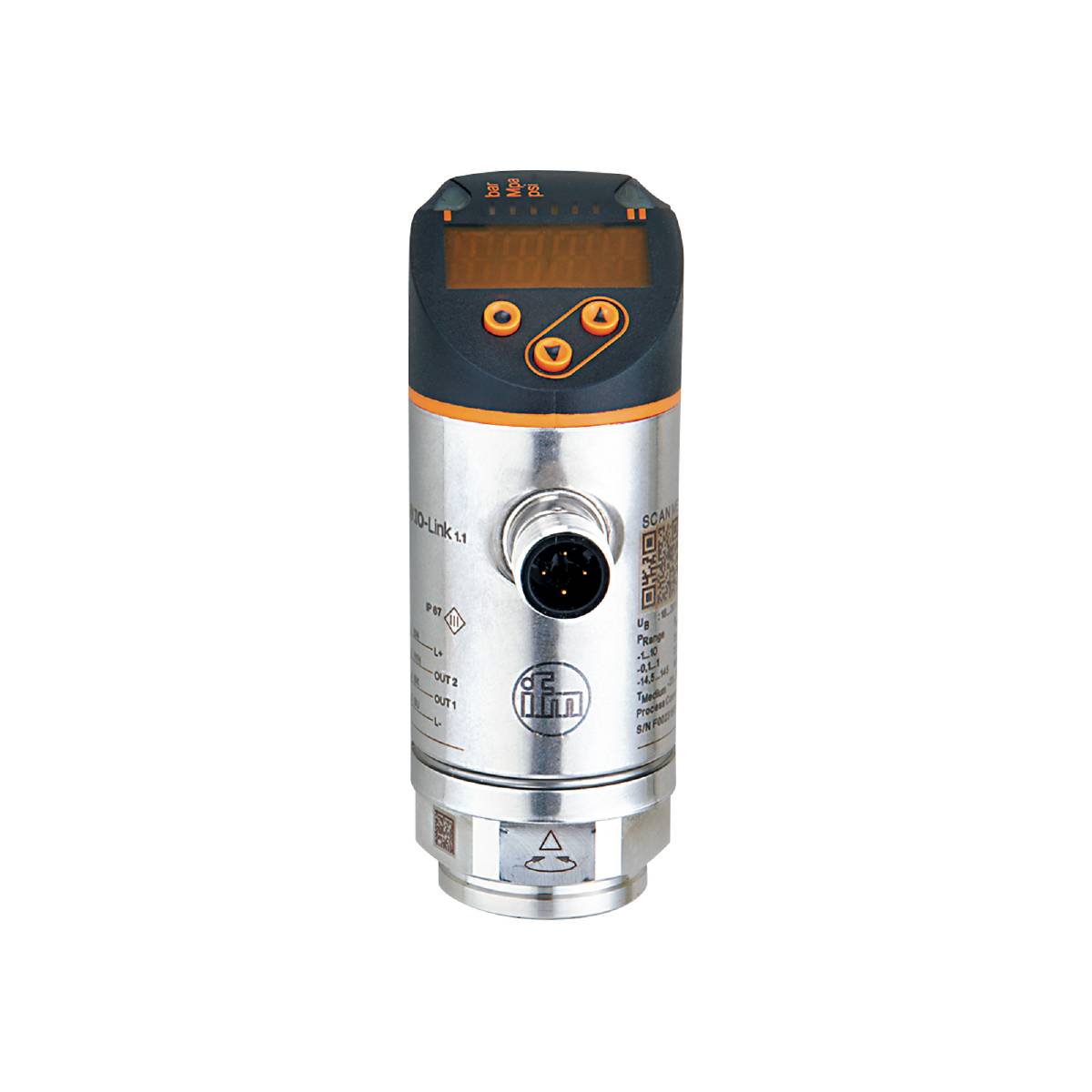

Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PN2093 -0.1 MPa do 2.5 MPa M12 1 rozpínací, 1 spínací, analógové
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
pretlak
Max. merací rozsah tlaku
2.5 MPa
Prevádzkové napätie max.
30 V/DC
Datasheety: (PDF)
Počet
Celkom (825,00 € / kus)
825,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
ifm PN2093 Elektronický snímač tlaku
- Dva spínacie výstupy, jeden programovateľný ako IO-Link a jeden ako analógový výstup
- Červeno-zelené striedavé zobrazenie pre jasné označenie dobrých oblastí
- Optimálne vyrovnanie vďaka otočnosti procesného pripojenia
- Dlhodobá stabilita vďaka vysokej odolnosti proti preťaženiu
- Robustný dizajn pre použitie v náročných priemyselných prostrediach
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Analógové výstupné napätie [V]: 0...10; (škálovateľné 1:5)
- Analógový výstupný prúd [mA]: 4...20; (škálovateľné 1:5)
- Analógový koncový bod [bar]: 4...25
- Analógový koncový bod [MPa]: 0,4...2,5
- Analógový koncový bod [psi]: 58...362,5
- Analógový počiatočný bod [bar]: -1...20
- Analógový počiatočný bod [MPa]: -0,1...2
- Analógový počiatočný bod [psi]: -14,5...290
- Čas odozvy [ms]:< 1.5
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 2
- Počet vstupov a výstupov: Počet digitálnych výstupov: 2; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: 3 x LED, zelená (bar, psi, MPa); Stav spínania: 2 x LED, žltá; Namerané hodnoty: alfanumerický displej, červená/zelená 4 číslice
- Pevnosť v tlaku [MPa]: 15
- Pevnosť v tlaku [psi]: 2175
- V krokoch po - Výrobné nastavenie / CMPT = 2 [MPa]: 0,005
- V prírastkoch - Status_B Vysoké rozlíšenie / CMPT = 3 [MPa]: 0,001
- Revízia IO-Link: 1.1
- Charakteristická odchýlka krivky:< ±0,25 (BFSL) /< ± 0,5 (LS); (Znížte pomer 1:1; BFSL = Best Fit Straight Line (nastavenie minimálnej hodnoty); LS = nastavenie limitného bodu)
- Rozsah merania [MPa]: -0,1...2,5
- Merací prvok: keramicko-kapacitný článok na meranie tlaku
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 [MPa]: 0,015
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 [MPa]: 0,011
- Min. deštrukčný tlak [MPa]: 35
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 [MPa]: -0,095...2,49
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 [MPa]: -0,095...2,49
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 [MPa]: -0,085...2,5
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 [MPa]: -0,084...2,5
- Rozsah presnosti spínacích bodov:< ±0,4; (Znížte 1:1)
- Štandard SDCI: IEC 61131-9
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -25...80
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10K; Znížte 1:1)
- Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
- Použitie: na priemyselné použitie
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; IO Link; (konfigurovateľné)
- Požadovaná trieda hlavného portu: A; (ak PIN 2 nie je pripojený: B)
- Čas oneskorenia v pohotovostnom režime [s]: 0,3
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC; (podľa SEL/PEL)
- Útlm analógového výstupu dAA [s]: 0...4
- Hodnota procesu tlmenia dAP [s]: 0...4
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 250
- Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
- Typ tlaku: relatívny tlak; vákuum
- Pevnosť v tlaku [bar]: 150
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Nastaviteľná doba oneskorenia dS, dr [s]: 0...50
- Elektrická verzia: PNP/NPN
- Celkové výstupy: 2
- Hmotnosť [g]: 238 500
- Poznámky k presnosti/odchýlke: Presnosť spínacieho bodu, odchýlka charakteristickej krivky podľa DNVGL:< ±1 %
- Hysterézna odchýlka:< ±0,1; (Znížte 1:1)
- V krokoch po - Výrobné nastavenie / CMPT = 2 [bar]: 0,05
- V prírastkoch po - Výrobné nastavenie / CMPT = 2 psi: 0,5
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: 0,01
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 psi: 0,1
- Funkcie IO-Link (acyklické) - Výrobné nastavenie / CMPT = 2: Označenie špecifické pre aplikáciu
- Funkcie IO-Link (acyklické) - Status_B Vysoké rozlíšenie / CMPT = 3: Označenie špecifické pre aplikáciu
- Tlak rozlíšenia IO-Link - Výrobné nastavenie / CMPT = 2 [bar]: 0,01
- Tlak rozlíšenia IO-Link - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: 0,01
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,05; (Znížte 1:1; za 6 mesiacov)
- Max. čas nábehu analógového výstupu [ms]: 3
- Maximálna záťaž [Ω]: 500
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -25...80
- Rozsah merania [bar]: -1...25
- Rozsah merania [psi]: -14,5...362,5
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 [bar]: 0,15
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 psi: 1,5
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: 0,11.
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 psi: 1,5.
- Min. tlak pri roztrhnutí [bar]: 350
- Min. tlak pri roztrhnutí [psi]: 5075
- Min. tlačové cykly: 100 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. záťažový odpor [Ω]: 2000
- Min. doba cyklu procesu - Výrobné nastavenie / CMPT = 2 [ms]: 2.3
- Min. doba cyklu procesu - Status_B Vysoké rozlíšenie / CMPT = 3 [ms]: 3
- MTTF: 138
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; oneskorenie prepínania/podraďovania; Tlmenie; zobrazovacia jednotka; Prúdový/napäťový výstup
- Profil – Výrobné nastavenie / CMPT = 2: Inteligentný senzor: Premenná procesných údajov; Identifikácia zariadenia, diagnostika zariadenia
- Profil – Status_B Vysoké rozlíšenie / CMPT = 3: Inteligentný senzor ED2: Digitálny merací senzor (0x000A), identifikácia a diagnostika (0x4000)
- Procesné pripojenie: Závitové pripojenie G 1/4 vnútorný závit (DIN EN ISO 1179-2)
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 [bar]: -0,95...24,9
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 psi: -13,5...361
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: -0,95...24,9
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 psi: -13,7...361,1
- Spínacia frekvencia DC [Hz]:< 500
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 [bar]: -0,85...25
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 psi: -12...362,5
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: -0,84...25
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 psi: -12,2...362,6
- Trieda ochrany: IP 65; IP67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]:< 35
- Nulový bod teplotného koeficientu:< ±0,2; (-0...80 °C)
- Rozsah teplotného koeficientu:< ±0,2; (-0...80 °C)
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Integrovaný strážny pes: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); Al203 (keramický); FKM
- Kategória výrobku
senzor tlaku
- Typ
PN2093
- Pripojenie
M12
- Vyhotovenie (senzory)
pretlak
- Výstupy
PNP
NPN
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
IO-Link
- Min. merací rozsah tlaku
-0.1 MPa
- Max. merací rozsah tlaku
2.5 MPa
- Rozsah merania (tlak)
-0.1 MPa do 2.5 MPa
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Typ kontaktu
1 rozpínací
1 spínací
analógové
IP65/67
- Hadicová prípojka
G1/4 IG
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnosť
0.2220 kg
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321361 ifm Electronic senzor tlaku 1 ks PN2093 -0.1 MPa do 2.5 MPa M12 1 rozpínací, 1 spínací, analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321361 ifm Electronic senzor tlaku 1 ks PN2093 -0.1 MPa do 2.5 MPa M12 1 rozpínací, 1 spínací, analógové
Popis
ifm PN2093 Elektronický snímač tlaku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
