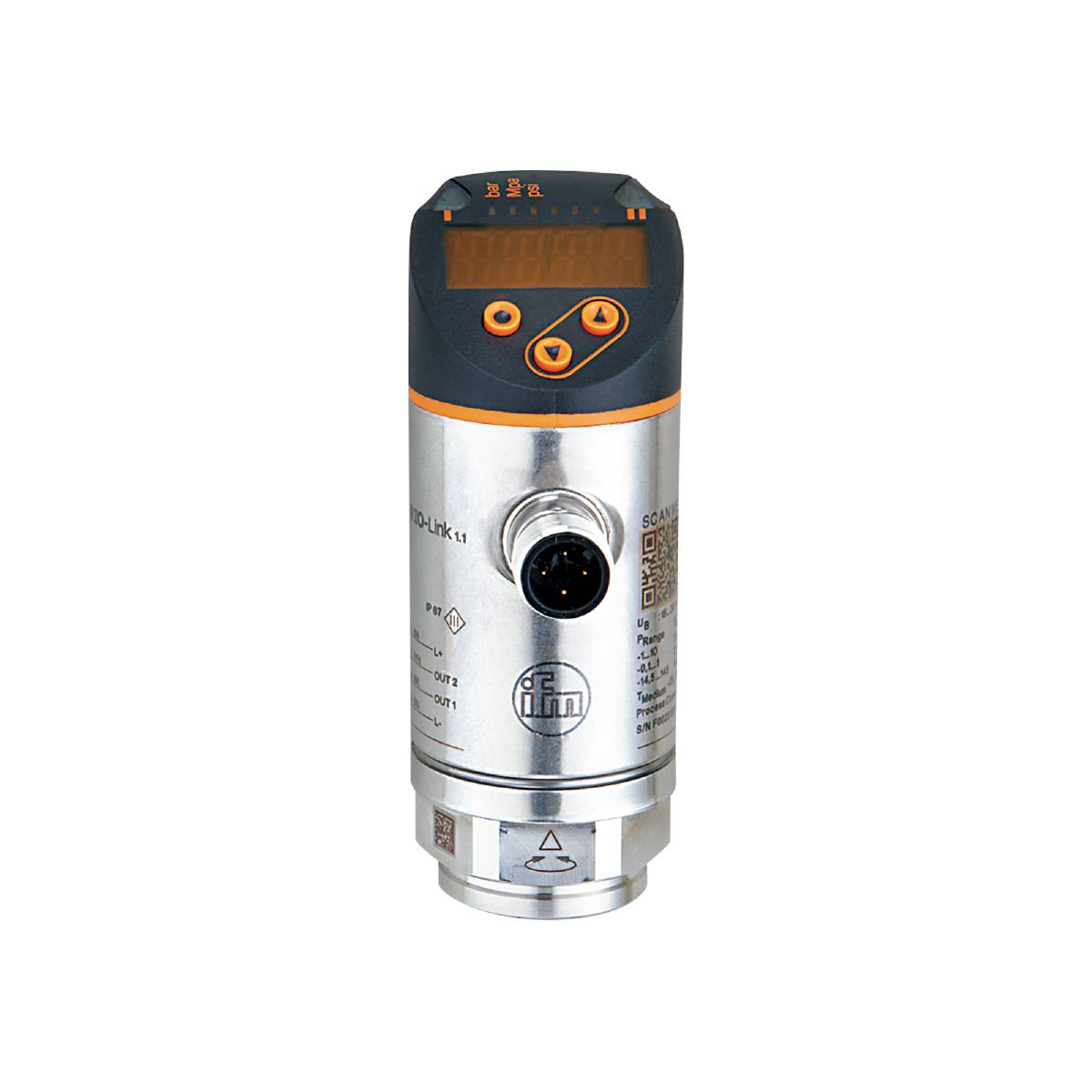

Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PN3094 -0.1 MPa do 1 MPa M12 1 rozpínací, 1 spínací, analógové
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
pretlak
Max. merací rozsah tlaku
1 MPa
Prevádzkové napätie max.
30 V/DC
Datasheety: (PDF)
4 Ks
Počet
Celkom (775,00 € / kus)
775,00 €
s DPH
Doprava zadarmo
Už len 4 Ks skladom!
Hlavné benefity
ifm PN3094 Elektronický snímač tlaku
- Programovateľný spínací výstup s IO-Link a analógovým výstupom
- Červeno-zelené striedavé zobrazenie pre jasné označenie dobrých oblastí
- Optimálne vyrovnanie vďaka otočnosti procesného pripojenia
- Dlhodobá stabilita vďaka vysokej odolnosti proti preťaženiu
- Robustný dizajn pre použitie v náročných priemyselných prostrediach
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Analógové výstupné napätie [V]: 0...10; (0 bar = 0 ; 10 bar = 10 )
- Analógový výstupný prúd [mA]: 4...20; (0 bar = 4 ; 10 bar = 20 )
- Čas odozvy [ms]:< 3
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 1
- Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: 3 x LED, zelená (bar, psi, MPa); Stav spínania: 1 x LED, žltá; Namerané hodnoty: alfanumerický displej, červená/zelená 4 číslice
- Pevnosť v tlaku [MPa]: 7,5
- Pevnosť v tlaku [psi]: 1087
- V krokoch po - Výrobné nastavenie / CMPT = 2 [MPa]: 0,005
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 [MPa]: 0,001
- Revízia IO-Link: 1.1
- Charakteristická odchýlka krivky:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = Best Fit Straight Line (najmenšie nastavenie hodnoty); LS = nastavenie limitného bodu)
- Rozsah merania [MPa]: -0,1...1
- Merací prvok: keramicko-kapacitný článok na meranie tlaku
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 [MPa]: 0,005
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 [MPa]: 0,005
- Min. deštrukčný tlak [MPa]: 15
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 [MPa]: -0,095...0,995
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 [MPa]: -0,097...0,995
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 [MPa]: -0,09...1
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 [MPa]: -0,092...1
- Rozsah presnosti spínacích bodov:< ±0,5
- Štandard SDCI: IEC 61131-9
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -25...80
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10 tis.)
- Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; IO Link; (konfigurovateľné)
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]:< 0,3
- Špeciálna vlastnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC; (podľa SEL/PEL)
- Útlm analógového výstupu dAA [s]: 0...4
- Hodnota procesu tlmenia dAP [s]: 0...4
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
- Typ tlaku: relatívny tlak; vákuum
- Pevnosť v tlaku [bar]: 75
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Nastaviteľná doba oneskorenia dS, dr [s]: 0...50
- Elektrická verzia: PNP
- Celkové výstupy: 2
- Hmotnosť [g]: 235 500
- Hysterézna odchýlka:< ±0,25
- V krokoch - Výrobné nastavenie / CMPT = 2 [bar]: 0,05
- V prírastkoch po - Výrobné nastavenie / CMPT = 2 psi: 0,5
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: 0,01
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 psi: 0,1
- Funkcie IO-Link (acyklické) - Výrobné nastavenie / CMPT = 2: Označenie špecifické pre aplikáciu
- Funkcie IO-Link (acyklické) - Status_B Vysoké rozlíšenie / CMPT = 3: Označenie špecifické pre aplikáciu
- Tlak rozlíšenia IO-Link - Výrobné nastavenie / CMPT = 2 [bar]: 0,01
- Tlak rozlíšenia IO-Link - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: 0,005
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,05; (za 6 mesiacov)
- Max. čas nábehu analógového výstupu [ms]: 3
- Maximálna záťaž [Ω]: 500
- Max. pokles napätia spínací výstup DC [V]: 2,5
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -25...80
- Rozsah merania [bar]: -1...10
- Rozsah merania [psi]: -14,5...145
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 [bar]: 0,5
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 psi: 1
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: 0,5.
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 psi: 0,8.
- Min. tlak pri roztrhnutí [bar]: 150
- Min. tlak pri roztrhnutí [psi]: 2175
- Min. tlačové cykly: 100 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. záťažový odpor [Ω]: 2000
- Min. doba cyklu procesu - Výrobné nastavenie / CMPT = 2 [ms]: 2.3
- Min. doba cyklu procesu - Status_B Vysoké rozlíšenie / CMPT = 3 [ms]: 3
- MTTF: 226
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; oneskorenie prepínania/podraďovania; Tlmenie; zobrazovacia jednotka; Prúdový/napäťový výstup
- Profil – Výrobné nastavenie / CMPT = 2: Inteligentný senzor: Premenná procesných údajov; Identifikácia zariadenia, diagnostika zariadenia
- Profil – Status_B Vysoké rozlíšenie / CMPT = 3: Inteligentný senzor ED2: Digitálny merací senzor (0x000A), identifikácia a diagnostika (0x4000)
- Procesné pripojenie: závitové pripojenie G 1/4 vnútorný závit M6 I
- Analógové procesné dáta: 1
- Binárne údaje o procese: 1
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 [bar]: -0,95...9,95
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 psi: -14...144,5
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: -0,97...9,95
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 psi: -14...144,3
- Spínacia frekvencia DC [Hz]:< 170
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 [bar]: -0,9...10
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 psi: -13,5...145
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 [bar]: -0,92...10
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 psi: -13,3...145
- Trieda ochrany: IP 65; IP67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Spotreba prúdu [mA]:< 35
- Nulový bod teplotného koeficientu:< ±0,2; (-25...80 °C)
- Rozsah teplotného koeficientu:< ±0,2; (-25...80 °C)
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Integrovaný strážny pes: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); Al203 (keramický); FKM
- Kategória výrobku
senzor tlaku
- Typ
PN3094
- Pripojenie
M12
- Vyhotovenie (senzory)
pretlak
- Výstupy
PNP
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
IO-Link
- Min. merací rozsah tlaku
-0.1 MPa
- Max. merací rozsah tlaku
1 MPa
- Rozsah merania (tlak)
-0.1 MPa do 1 MPa
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Typ kontaktu
1 rozpínací
1 spínací
analógové
IP65/67
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnosť
0.2280 kg
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321293 ifm Electronic senzor tlaku 1 ks PN3094 -0.1 MPa do 1 MPa M12 1 rozpínací, 1 spínací, analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321293 ifm Electronic senzor tlaku 1 ks PN3094 -0.1 MPa do 1 MPa M12 1 rozpínací, 1 spínací, analógové
