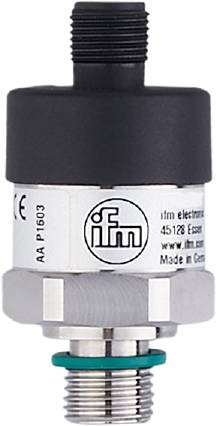

Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PT0517 0 kPa do 160 kPa M12 analógové
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
absolútny tlak
Max. merací rozsah tlaku
160 kPa
Prevádzkové napätie max.
30 V/DC
Datasheety: (PDF)
Počet
Celkom (255,00 € / kus)
255,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
ifm PT0517 Elektronický snímač absolútneho tlaku
- Presné meranie absolútneho tlaku bez ohľadu na okolitý tlak vzduchu
- Na použitie v aplikáciách s obzvlášť presnou reguláciou tlaku
- Robustné puzdro z nehrdzavejúcej ocele s vysokou odolnosťou proti nárazom a vibráciám
- Kompaktný dizajn pre použitie v stiesnených inštalačných priestoroch
- Dlhodobá stabilita vďaka vysokej opakovateľnosti a nízkej odchýlke charakteristickej krivky
Technické parametre
- Analógový výstupný prúd [mA]: 4...20
- Počet analógových výstupov: 1
- Počet vstupov a výstupov: Počet analógových výstupov: 1
- Pevnosť v tlaku [psi]: 46
- Charakteristická odchýlka krivky:< ±1,0; (vrátane chýb nulového bodu a rozsahu, nelinearity, hysterézie)
- Rozsah percenta odchýlky linearity:< ±0,5 (BFSL) /< ±1,0 (LS)
- Teplota okolia-1 [°C]: 0...80
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10 tis.)
- Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
- Použitie: na priemyselné použitie
- Výstupný signál: analógový signál
- Prevádzkové napätie [V]: 8...30 DC
- Procesné pripojenie tesnenia: NBR (DIN EN ISO 1179-2)
- Prítomný prvok škrtiacej klapky: nie
- Typ tlače: absolútna tlač
- Pevnosť v tlaku [bar]: 3.2
- Pevnosť v tlaku [kPa]: 320
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Plniaca kvapalina pre prenos tlaku: Syntetický olej
- Celkové výstupy: 1
- Hmotnosť [g]: 118 000
- Odolnosť proti skratu: áno
- Skladovacia teplota [°C]: -20...80
- Dlhodobá stabilita:< ±0,1; (za rok)
- Max. záťaž [Ω]: 800; (Ub = 24 V; (Ub - 8 V) / 20 mA)
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: 0...80
- Rozsah merania [bar]: 0...1,6
- Rozsah merania [kPa]: 0...160
- Rozsah merania [mbar]: 0...1600
- Rozsah merania [psi]: 0...23,2
- Min. tlak pri roztrhnutí [bar]: 10
- Min. tlak pri roztrhnutí [kPa]: 1000
- Min. tlak pri roztrhnutí [psi]: 145
- Min. tlačové cykly: 10 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- MTTF: 815
- Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2)
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Analógový výstup s dobou odozvy [ms]: 4
- Zástrčka: Rozloženie kolíkov: 0180 - Zástrčka: 1 x M12; Kódovanie: A
- Nulový bod teplotného koeficientu:< ±0,2; (0...80 °C)
- Rozsah teplotného koeficientu:< ±0,2; (0...80 °C)
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L)
- Kategória výrobku
senzor tlaku
- Typ
PT0517
- Pripojenie
M12
- Vyhotovenie (senzory)
absolútny tlak
- Reakčná doba
4 ms
- Výstupy
analógový prúd
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
zástrčka M12
- Presnosť
0.1 %
- Min. merací rozsah tlaku
0 kPa
- Max. merací rozsah tlaku
160 kPa
- Rozsah merania (tlak)
0 kPa do 160 kPa
- Min. prevádzkové napätie
8 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
8 - 30 V/DC
- Typ kontaktu
analógové
- Limitné tlak
10 bar
- Hadicová prípojka
G1/4 AG
- Min. teplota
0 °C
- Max. teplota
80 °C
- Hmotnosť
118.000 g
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3319696 ifm Electronic senzor tlaku 1 ks PT0517 0 kPa do 160 kPa M12 analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3319696 ifm Electronic senzor tlaku 1 ks PT0517 0 kPa do 160 kPa M12 analógové
Popis
ifm PT0517 Elektronický snímač absolútneho tlaku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
