ifm Electronic senzor tlaku 1 ks PT5314 0 MPa do 1.6 MPa M12 analógové Single

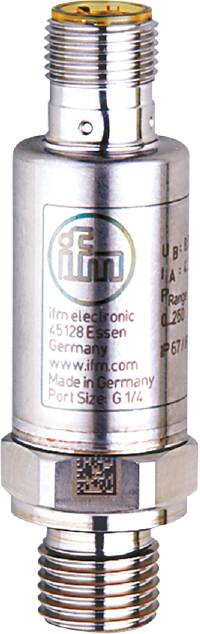

Etiketa na kovovom valci s nápisom 'ifm electronic, 45128 Essen, Nemecko, www.ifm.com, Vyrobené v Nemecku, Veľkosť pripojenia: G 1/4'.

Ilustračný obrázok

Druh obalu

Single

Kategória výrobku

senzor tlaku

Pripojenie

M12

Vyhotovenie (senzory)

relatívny tlak

Max. merací rozsah tlaku

1.6 MPa

Datasheety: (PDF)

Doručenie: Št 24. 9.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (199,18 € / kus)

199,18 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

ifm PT5314 Elektronický snímač tlaku

Spoľahlivé zaznamenávanie tlaku v systéme v priemyselných aplikáciách
Vysoká odolnosť proti nárazom a vibráciám
Veľmi dobrá opakovateľnosť a nízka odchýlka charakteristickej krivky
Predpokladaná životnosť viac ako 60 miliónov tlačových cyklov
Kompaktné a robustné puzdro z nehrdzavejúcej ocele pre použitie v stiesnených inštalačných priestoroch

Technické parametre

Analógový výstupný prúd [mA]: 4...20
Počet analógových výstupov: 1
Počet vstupov a výstupov: Počet analógových výstupov: 1
Pevnosť v tlaku [MPa]: 4
Pevnosť v tlaku [psi]: 580
Charakteristická odchýlka krivky:< ±0,5; (vrátane driftu zaskrutkovania, chýb nulového bodu a rozsahu, nelinearity, hysterézie)
Percentuálny rozsah odchýlky linearity:< ± 0,1 (BFSL) /< ±0,2 (LS)
Rozsah merania [MPa]: 0...1,6
Min. deštrukčný tlak [MPa]: 45
Teplota okolia-1 [°C]: -40...90
Percentuálny rozsah opakovateľnosti:< ±0,05; (pri kolísaní teploty< 10 tis.)
Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
Použitie: na priemyselné použitie
Výstupný signál: analógový signál
Čas oneskorenia pripravenosti [s]:< 0,1
Prevádzkové napätie [V]: 8,5...36 DC
Procesné pripojenie tesnenia: FKM (DIN EN ISO 1179-2)
Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
Typ tlaku: relatívny tlak
Pevnosť v tlaku [bar]: 40
Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
Celkové výstupy: 1
Hmotnosť [g]: 58 500
Hysterézna odchýlka:< ±0,2
Odolnosť proti skratu: áno
Skladovacia teplota [°C]: -40...100
Dlhodobá stabilita:< ±0,1; (za 6 mesiacov)
Max. záťaž [Ω]: (Ub – 8,5 V) / 21,5 mA; @8,5V= 0; @12V max 160 ; @24V max 720
Médiá: Kvapalné a plynné médiá
Teplota média [°C]: -40...90
Rozsah merania [bar]: 0...16
Rozsah merania [psi]: 0...232
Min. tlak pri roztrhnutí [bar]: 450
Min. tlak pri roztrhnutí [psi]: 6525
Min. tlačové cykly: 60 miliónov; (pri 1,2-násobku menovitého tlaku)
Min. izolačný odpor [MΩ]: 100; (500 V DC)
MTTF: 787
Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2)
Trieda ochrany: IP 67; IP69K
Trieda ochrany: III
Analógový výstup s dobou odozvy [ms]: 1
Zástrčka: Rozloženie kolíkov: 0150 - Zástrčka: 1 x M12; Kódovanie: A
Nulový bod a rozpätie teplotného koeficientu:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
Dôkaz preťaženia: áno
Sila vákua [mbar]: -1000
Ochrana proti prepólovaniu: áno
Materiály v kontakte s médiom: 1,4542 (nehrdzavejúca oceľ / 17-4 PH / 630)
