Ilustračný obrázok

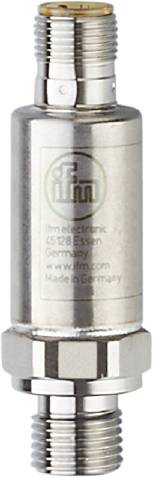

ifm Electronic senzor tlaku 1 ks PU5400 0 MPa do 40 MPa M12 analógové
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
pretlak
Max. merací rozsah tlaku
40 MPa
Prevádzkové napätie max.
36 V/DC
Datasheety: (PDF)
Počet
Celkom (244,99 € / kus)
244,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
ifm PU5400 Elektronický snímač tlaku
- Spoľahlivé zaznamenávanie tlaku v systéme v priemyselných aplikáciách
- Vysoká odolnosť proti nárazom a vibráciám
- Veľmi dobrá opakovateľnosť a nízka odchýlka charakteristickej krivky
- Predpokladaná životnosť viac ako 60 miliónov tlačových cyklov
- Kompaktné a robustné puzdro z nehrdzavejúcej ocele pre použitie v stiesnených inštalačných priestoroch
Technické parametre
- Analógové výstupné napätie [V]: 0...10
- Počet analógových výstupov: 1
- Počet vstupov a výstupov: Počet analógových výstupov: 1
- Pevnosť v tlaku [MPa]: 100
- Pevnosť v tlaku [psi]: 14500
- Charakteristická odchýlka krivky:< ±0,5; (vrátane driftu zaskrutkovania, chýb nulového bodu a rozsahu, nelinearity, hysterézie)
- Rozsah percenta odchýlky linearity:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Rozsah merania [MPa]: 0...40
- Min. deštrukčný tlak [MPa]: 170
- Teplota okolia-1 [°C]: -40...90
- Percentuálny rozsah opakovateľnosti:< ±0,05; (pri kolísaní teploty< 10 tis.)
- Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
- Použitie: na priemyselné použitie
- Výstupný signál: analógový signál
- Čas oneskorenia pripravenosti [s]:< 0,1
- Prevádzkové napätie [V]: 16...36 DC
- Procesné pripojenie tesnenia: FKM (DIN EN ISO 1179-2)
- Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
- Typ tlaku: relatívny tlak
- Pevnosť v tlaku [bar]: 1000
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Celkové výstupy: 1
- Hmotnosť [g]: 59 500
- Hysterézna odchýlka:< ±0,2
- Odolnosť proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,1; (za 6 mesiacov)
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -40...90
- Rozsah merania [bar]: 0...400
- Rozsah merania [psi]: 0...5800
- Min. tlak pri roztrhnutí [bar]: 1700
- Min. tlak pri roztrhnutí [psi]: 24655
- Min. tlačové cykly: 60 miliónov; (pri 1,2-násobku menovitého tlaku)
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. záťažový odpor [Ω]: 2000
- MTTF: 762
- Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2)
- Trieda ochrany: IP 67; IP69K
- Trieda ochrany: III
- Analógový výstup s dobou odozvy [ms]: 1
- Zástrčka: Rozloženie kolíkov: 0174 - Zástrčka: 1 x M12; Kódovanie: A
- Prúdová spotreba [mA]:< 12
- Nulový bod a rozpätie teplotného koeficientu:< ± 0,1 (-25...90 °C) /< ± 0,2 (-40...-25 °C)
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1,4542 (nehrdzavejúca oceľ / 17-4 PH / 630)
- Kategória výrobku
senzor tlaku
- Typ
PU5400
- Pripojenie
M12
- Vyhotovenie (senzory)
pretlak
- Min. merací rozsah tlaku
0 MPa
- Max. merací rozsah tlaku
40 MPa
- Rozsah merania (tlak)
0 MPa do 40 MPa
- Min. prevádzkové napätie
16 V/DC
- Prevádzkové napätie max.
36 V/DC
- Prevádzkové napätie
16 - 36 V/DC
- Typ kontaktu
analógové
IP67 / IP69K
- Hadicová prípojka
G1/4 AG
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Hmotnosť
0.0560 kg
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3319607 ifm Electronic senzor tlaku 1 ks PU5400 0 MPa do 40 MPa M12 analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3319607 ifm Electronic senzor tlaku 1 ks PU5400 0 MPa do 40 MPa M12 analógové
Popis
ifm PU5400 Elektronický snímač tlaku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
