ifm Electronic senzor tlaku 1 ks PU5404 0 MPa do 1 MPa M12 analógové

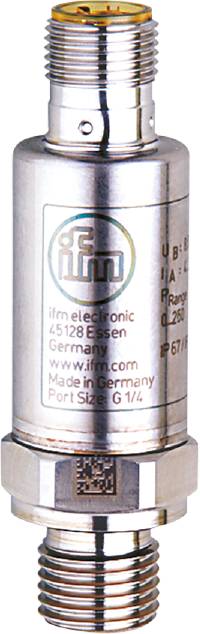

Valcový kovový senzor s nápisom 'ifm electronic, 45128 Essen, Germany, www.ifm.com, Made in Germany'.

Ilustračný obrázok

Kategória výrobku

senzor tlaku

Pripojenie

M12

Vyhotovenie (senzory)

pretlak

Max. merací rozsah tlaku

1 MPa

Prevádzkové napätie max.

36 V/DC

Datasheety: (PDF)

Doručenie: Št 24. 9.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (199,18 € / kus)

199,18 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

ifm PU5404 Elektronický snímač tlaku

Spoľahlivé zaznamenávanie tlaku v systéme v priemyselných aplikáciách
Vysoká odolnosť proti nárazom a vibráciám
Veľmi dobrá opakovateľnosť a nízka odchýlka charakteristickej krivky
Predpokladaná životnosť viac ako 60 miliónov tlačových cyklov
Kompaktné a robustné puzdro z nehrdzavejúcej ocele pre použitie v stiesnených inštalačných priestoroch

Technické parametre

Analógové výstupné napätie [V]: 0...10
Počet analógových výstupov: 1
Počet vstupov a výstupov: Počet analógových výstupov: 1
Pevnosť v tlaku [MPa]: 2,5
Pevnosť v tlaku [psi]: 360
Charakteristická odchýlka krivky:< ±0,5; (vrátane driftu zaskrutkovania, chýb nulového bodu a rozsahu, nelinearity, hysterézie)
Rozsah percenta odchýlky linearity:< ± 0,1 (BFSL) /< ±0,2 (LS)
Rozsah merania [MPa]: 0...1
Min. deštrukčný tlak [MPa]: 30
Teplota okolia-1 [°C]: -40...90
Percentuálny rozsah opakovateľnosti:< ±0,05; (pri kolísaní teploty< 10 tis.)
Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
Použitie: na priemyselné použitie
Výstupný signál: analógový signál
Čas oneskorenia pripravenosti [s]:< 0,1
Prevádzkové napätie [V]: 16...36 DC
Procesné pripojenie tesnenia: FKM (DIN EN ISO 1179-2)
Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
Typ tlaku: relatívny tlak
Pevnosť v tlaku [bar]: 25
Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
Celkové výstupy: 1
Hmotnosť [g]: 59 000
Hysterézna odchýlka:< ±0,2
Odolnosť proti skratu: áno
Skladovacia teplota [°C]: -40...100
Dlhodobá stabilita:< ±0,1; (za 6 mesiacov)
Médiá: Kvapalné a plynné médiá
Teplota média [°C]: -40...90
Rozsah merania [bar]: 0...10
Rozsah merania [kPa]: 0...1000
Rozsah merania [psi]: 0...145
Min. tlak pri roztrhnutí [bar]: 300
Min. tlak pri roztrhnutí [psi]: 4350
Min. tlačové cykly: 60 miliónov; (pri 1,2-násobku menovitého tlaku)
Min. izolačný odpor [MΩ]: 100; (500 V DC)
Min. záťažový odpor [Ω]: 2000
MTTF: 762
Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2)
Trieda ochrany: IP 67; IP69K
Trieda ochrany: III
Analógový výstup s dobou odozvy [ms]: 1
Zástrčka: Rozloženie kolíkov: 0174 - Zástrčka: 1 x M12; Kódovanie: A
Prúdová spotreba [mA]:< 12
Nulový bod a rozpätie teplotného koeficientu:< ± 0,1 (-25...90 °C) /< ± 0,2 (-40...-25 °C)
Dôkaz preťaženia: áno
Sila vákua [mbar]: -1000
Ochrana proti prepólovaniu: áno
Materiály v kontakte s médiom: 1,4542 (nehrdzavejúca oceľ / 17-4 PH / 630)
