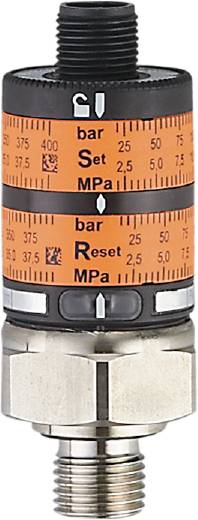

Ilustračný obrázok
ifm Electronic tlačidlo 1 ks PK6532 0 MPa do 10 MPa M12 Antivalentná
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
tlačidlo
Pripojenie
M12
Vyhotovenie (senzory)
relatívny tlak
Max. merací rozsah tlaku
10 MPa
Prevádzkové napätie max.
32 V/DC
Datasheety: (PDF)
Počet
Celkom (375,00 € / kus)
375,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
ifm PK6532 Elektronický tlakový spínač
- Jednoduché nastavenie spínacieho bodu pomocou dvoch optimálne čitateľných nastavovacích krúžkov
- Vysoká dlhodobá stabilita vďaka robustnej meracej cele z nehrdzavejúcej ocele s vysokou prípustnou pevnosťou v tlaku
- Mechanická aretácia zabraňuje nechcenému nastaveniu
- Predpokladaná životnosť viac ako 50 miliónov tlačových cyklov
- Pre použitie v hydraulike, pneumatike, klimatizácii a chladiacej technike
Technické parametre
- Počet digitálnych výstupov: 2
- Počet vstupov a výstupov: Počet digitálnych výstupov: 2
- Displej: Prevádzka: LED, zelená; Stav spínania: LED, žltá
- Pevnosť v tlaku [MPa]: 20
- Percentuálna konečná hodnota odchýlky charakteristickej krivky:< ± 1,5 (BFSL) /< ±2,5 (LS); (BFSL = Best Fit Straight Line (najmenšie nastavenie hodnoty); LS = nastavenie limitného bodu)
- Rozsah merania [MPa]: 0...10
- Min. deštrukčný tlak [MPa]: 100
- Bod spätného prepnutia rP [MPa]: 0,3...9,8
- Spínací bod SP [MPa]: 0,5...10
- Nastavenie spínacieho bodu: nastavovacie krúžky
- Percentuálna konečná hodnota presnosti spínacieho bodu:< ±2,5; (presnosť nastavenia)
- Teplota okolia-1 [°C]: -25...80
- Konečná hodnota percent opakovateľnosti:< ±0,5; (pri kolísaní teploty< 10 tis.)
- Uťahovací moment [Nm]: 25
- Použitie: na priemyselné použitie
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: antivalentná
- Výstupný signál: spínací signál
- Prevádzkové napätie [V]: 9,6...32 DC
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 500
- Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
- Typ tlaku: relatívny tlak
- Pevnosť v tlaku [bar]: 200
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Elektrická verzia: PNP
- Celkové výstupy: 2
- Hmotnosť [g]: 94 500
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -25...80
- Rozsah merania [bar]: 0...100
- Min. tlak pri roztrhnutí [bar]: 1000
- Min. tlačové cykly: 50 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- MTTF: 713
- Procesné pripojenie: závitové pripojenie G 1/4 vonkajší závit vnútorný závit: M5
- Bod spätného prepnutia rP [bar]: 3...98
- Spínacia frekvencia DC [Hz]: 100
- Spínací bod SP [bar]: 5...100
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Dostupná mierka: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A
- Spotreba prúdu [mA]:< 25
- Vplyv teploty na 10 K:< ±0,5
- Dôkaz preťaženia: áno
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); FKM
- Kategória výrobku
tlačidlo
- Typ
PK6532
- Pripojenie
M12
- Vyhotovenie (senzory)
relatívny tlak
- Výstupy
PNP
- Výstupný signál (max.)
500 mA
- Rozhranie
zástrčka M12
- Presnosť
2.5 %
- Min. merací rozsah tlaku
0 MPa
- Max. merací rozsah tlaku
10 MPa
- Rozsah merania (tlak)
0 MPa do 10 MPa
- Min. prevádzkové napätie
9.6 V/DC
- Prevádzkové napätie max.
32 V/DC
- Prevádzkové napätie
9.6 - 32 V/DC
- Prevádzkový prúd
25 mA
- Typ kontaktu
Antivalentná
- Limitné tlak
1000 bar
- Hadicová prípojka
G1/4 AG
M5 IG
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnosť
94.500 g
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3320336 ifm Electronic tlačidlo 1 ks PK6532 0 MPa do 10 MPa M12 Antivalentná
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3320336 ifm Electronic tlačidlo 1 ks PK6532 0 MPa do 10 MPa M12 Antivalentná
Popis
ifm PK6532 Elektronický tlakový spínač
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
