igus Easy Chain® E-Kette® E16.4 E16.4.075.0 energetický reťaz princíp tlačidlá, klasifikácia UL94-V2

Flexibilný energetický reťazec z čierneho plastu, cez ktorý je vedený čierny kábel a žltý kábel.

Ilustračný obrázok

Stroj s riadiacimi káblami a napájacími káblami v produkčnom prostredí. Po boku sa nachádza červené núdzové tlačidlo stop.

Červené strojové rameno s hadicami a reťazovým mechanizmom, obklopené žltými a čiernymi výstražnými pruhmi, pravdepodobne určené pre priemyselné použitie.

Priemyselný káblový reťazec na stroji, ktorý bezpečne vedie a chráni káble. Je pripevnený na bielom ráme.

Ruka ukladá kábel do čierneho energetického vedenia. Reťaz pozostáva z viacerých článkov, ktoré organizujú a chránia kábel.

Tabuľka s informáciami o reťazi: Typ, rozstup v mm na článok a počet článkov na meter. Napríklad 'Easy Chain E08', 20 mm/článok, 50 článkov/m.

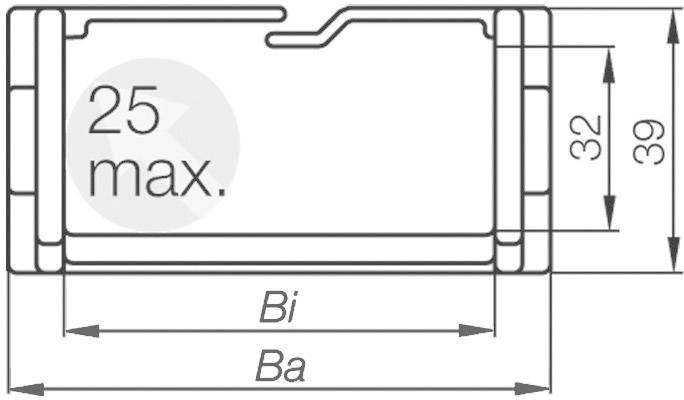

Technický výkres valcovitého objektu s údajmi o šírke: Bi a Ba. Maximálna šírka je 25. Rozmery: 39 a 32.

1/7

Ilustračný obrázok

Kategória výrobku

energetický reťaz

Vnútorná šírka

48 mm

Dĺžka

1006.5 mm

Vlastnosti

princíp tlačidlá

klasifikácia UL94-V2

Rad

easy Chain®

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

40 Ks

Množstevná cena (Ks)

Jednotková cena

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1 m = 34,95 €)

34,95 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Easy Chain® Kunststoff E-Kette® E16

Ľahko sa plní zvonku
lacný
Jednoducho zatlačte kábel
Klasifikácia UL94-V2

Technické parametre

Nepodporovaná rýchlosť, max. 20 m / s
Nepodporovaná rýchlosť s prove, max. 3 m / s
Rýchlosť posuvu max. 3 m / s

Kategória výrobku: energetický reťaz

Vlastnosti: princíp tlačidlá
klasifikácia UL94-V2

Vnútorná šírka: 48 mm

Rad: easy Chain®

Vonkajšia šírka: 62.5 mm

Radius ohybu: 75 mm

Počet článkov reťaze: 33

Farba: čierna

Vonkajšia výška: 39 mm

Vnútorná výška: 32 mm

Materiál: Plast

Dĺžka: 1006.5 mm

Min. teplota: -30 °C

Max. teplota: +100 °C

Rozdelenie reťazových článkov: 30.5 mm

Číslo výrobcu: E16.4.075.0

Obsah: 1 ks

Typ: Easy Chain® E-Kette® E16.4

Na stiahnutie

Datasheet

Datasheet 740122 igus Easy Chain® E-Kette® E16.4 E16.4.075.0 energetický reťaz princíp tlačidlá, klasifikácia UL94-V2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 740122 igus Easy Chain® E-Kette® E16.4 E16.4.075.0 energetický reťaz princíp tlačidlá, klasifikácia UL94-V2

Popis

Môže byť zmontovaný a rozobraný v "akomkoľvek bode". Káble sa jednoducho zatlačia zvonku, čím sa ušetrí čas na inštaláciu. Lacný, ľahký jednodielny E-Chain®. Možný obmedzený krútiaci pohyb. „Princíp tlačidla“ bezpečne drží reťazové články. Malé delenie pre hladký chod. Interiér chrániaci káble. K dispozícii sú vnútorné deliace a spojovacie prvky s integrovaným odľahčením napätia. ISO trieda 2 podľa ISO 14644-1.
