ISO okrúhly valec IMI NORGREN RM/8025/M/50, Ø 25 mm, dĺžka 50 mm | Conrad Electronic

Technický nákres strojnej súčiastky so štyrmi šípkami, ktoré poukazujú na špecifické oblasti a zobrazujú technické detaily.

Perokresba/diagram

Technický nákres strojnej súčiastky so štyrmi šípkami, ktoré poukazujú na špecifické oblasti a zobrazujú technické detaily.

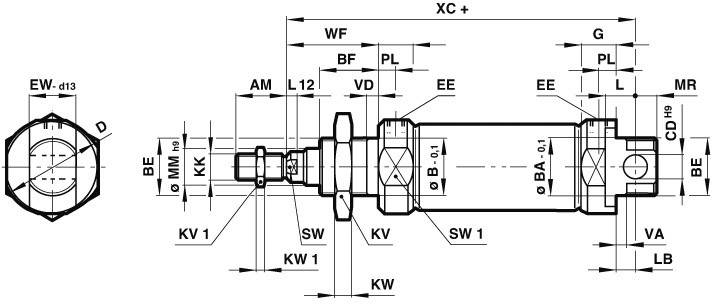

Technický výkres hydraulického valca s podrobnými rozmermi a popiskami, znázorňujúci štruktúru a komponenty valca.

1/2

Perokresba/diagram

IMI NORGREN

Datasheety: (PDF)

Deutsch (Deutschland)

Doručenie: Po 14. 9.

239 Ks

Počet

Ks

Celkom (66,66 € / kus)

66,66 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Kategória výrobku: okrúhly valec

Dĺžka: 50 mm

Min. prevádzkový tlak: 1 bar

Prevádzkový tlak (max.): 10 bar

(Ø): 25 mm

Číslo výrobcu: RM/8025/M/50

Upevňovací závit: M22 x 1.5

Tesniaci materiál: polyuretán
nitrilkaučuk

Prípojka stlačeného vzduchu: 1/8"

Materiál piestových tyčí: nerezová ocel

Ø piestnice: 10 mm

Závit na piestové tyči: M10 x 1.25

Médium: filtrovaný a olejovaný vzduch
filtrovaný a neolejované vzduch

Ø Obežný priemer vrtáka: 8 mm

Max. okolitá teplota: +80 °C

Min. okolitá teplota: -10 °C

Účinky: dvojčinný valec ISO

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 580671 ISO okrúhly valec IMI NORGREN RM/8025/M/50, Ø 25 mm, dĺžka 50 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 580671 ISO okrúhly valec IMI NORGREN RM/8025/M/50, Ø 25 mm, dĺžka 50 mm
