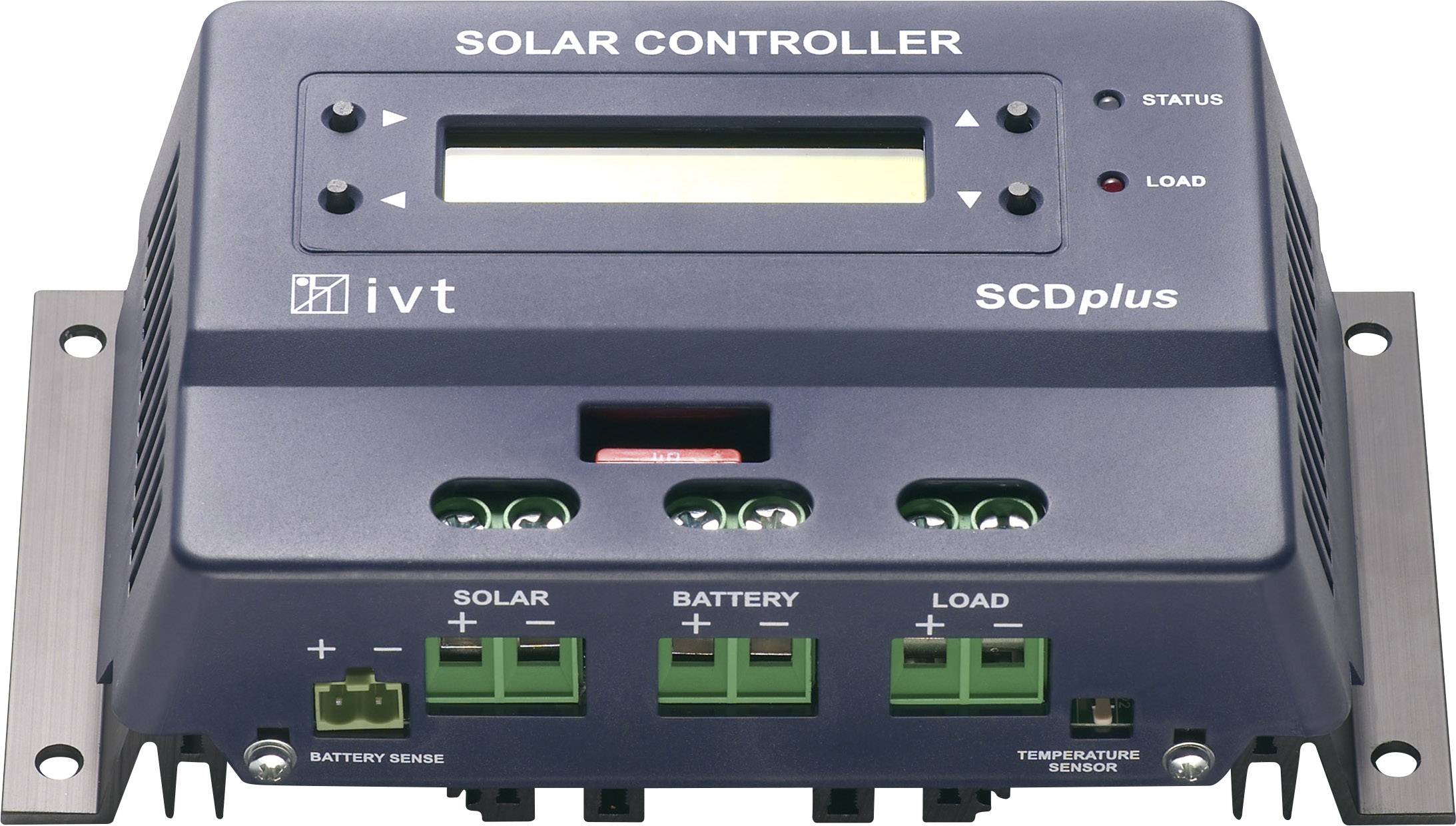

IVT SCDplus 40 A / 48 V solárny regulátor nabíjania PWM 48 V 40 A

Kvalitný solárny regulátor nabíjania so zabudovaným rozhraním USB.
Vďaka štyrom rôznym programom nabíjania je zaručené presné a šetrné nabíjanie bežných typov solárnych batérií. Bezpečné fungovanie regulátora nabíjania solárnej energie zabezpečujú rozsiahle ochranné opatrenia proti spätnej polarite, prepätiu a preťaženiu. Poskytnutá ochrana proti prebitiu a ochrana proti hlbokému vybitiu podporujú životnosť pripojenej solárnej batérie. Okrem toho môžete pomocou rozhrania USB nadviazať spojenie medzi solárnym ovládačom a počítačom, a tak naprogramovať užívateľsky špecifické procesy nabíjania. Dve vstavané LED diódy zobrazujú aktuálnu úroveň nabitia, upozorňujú na hlboké vybitie a indikujú stav výstupu záťaže.

Proces nabíjania
V závislosti od definovaného typu batérie a jej konečného nabíjacieho napätia sa nabíjanie uskutoční maximálne v 3 krokoch. Pri nabíjaní úrovne 1 prebieha nabíjanie pri maximálnom prúde, kým nie je dosiahnuté zodpovedajúce konečné napätie nabíjania. Potom sa nabíjanie vykonáva po definovanú dobu pri nabíjacej úrovni 1 a potom sa zmení na úroveň 2. Nabíjací prúd je tu obmedzený moduláciou šírky impulzu (PWM). Vďaka profilu nabíjania špecifickému pre používateľa je možné dosiahnuť aj úroveň nabíjania 3. Ak je batéria vybitá na viac ako 30 minút, zariadenie sa vráti do režimu nabíjania 1.

Ochrana proti hlbokému vybitiu
Aby sa chránila batéria pred nenapraviteľným poškodením pri hlbokom vybití, pri dosiahnutí konečného vybíjacieho napätia sa pripojený výstup záťaže vypne. Výstup záťaže sa znova zapne v závislosti od príslušných nastavení za predpokladu, že je batéria dostatočne nabitá.

Teplotná kompenzácia
S dodávaným snímačom teploty je možné dosiahnuť optimalizáciu konečného nábojového napätia na okolitú teplotu. Môže sa tiež definovať teplotný koeficient špecifický pre používateľa.

Parametrizácia a monitorovanie solárneho regulátora pomocou PC
Implementované pripojenie „sense batérie“ umožňuje, aby solárny regulátor fungoval ešte presnejšie. S bezplatným softvérom je možné na PC jednoducho a pohodlne vykonávať nastavenia, ako je nabíjací profil, ochrana proti hlbokému vybitiu, teplotný koeficient, funkcia výstupného zaťaženia, čas a dátum. Prevádzkové údaje regulátora nabíjania solárnej energie môžu byť tiež zaznamenávané a monitorované.

Senzor napätia batérie
Implementované pripojenie „sense batérie“ umožňuje, aby solárny regulátor fungoval ešte presnejšie. Parametrizácia a monitorovanie solárneho regulátora pomocou PC: S bezplatným softvérom je možné na PC jednoducho a pohodlne vykonávať nastavenia, ako sú nabíjací profil, ochrana proti hlbokému vybitiu, teplotný koeficient, funkcia výstupného zaťaženia, čas a dátum. Prevádzkové údaje regulátora nabíjania solárnej energie môžu byť tiež zaznamenávané a monitorované.

Programovateľný výstup zaťaženia
Pre výstup zaťaženia sú možné tieto štyri možnosti nastavenia:
1. Výstup záťaže sa zapína a vypína v definovaných časoch.
2. Výstupný výstup záťaže sa vypne, keď sa dosiahne konečné vybíjacie napätie, a zapne sa, keď sa znova zapne napätie.
3. Funkcia nočného svetla: ak nie je k dispozícii žiadna solárna energia, výstup záťaže sa zapne po 2 minútach a vypne sa, keď je k dispozícii solárna energia.
4. Po dosiahnutí konečného vybitia sa výstup záťaže trvale vypne.
