Ixxat Canbridge NT 420 CAN rozhranie CAN dátová zbernica , 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (779,67 € / kus)
779,67 €
bez DPH.
Doprava zadarmo

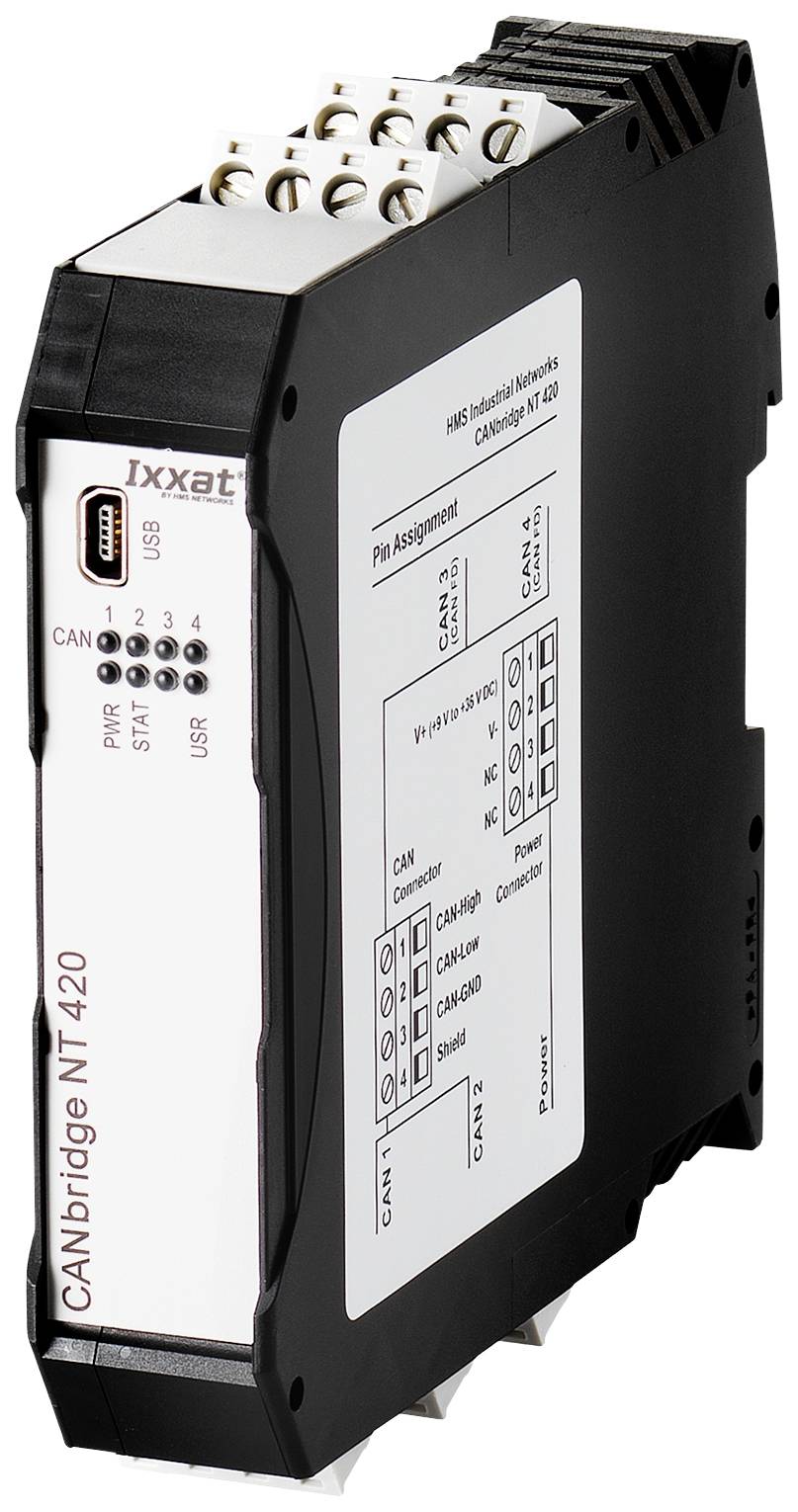

CANbridge NT420 Konfigurovateľný most / smerovač pre CAN a CAN-FD
Technické parametre
- Prenosová rýchlosť CAN štandardná CAN: 5 až 1 000 kBaud
- Zakončenie zbernice CAN: žiadne
- Transceiver CAN: Texas Instruments SN65HVD251P Texas Instruments SN65HVD251P
- Max. Počet účastníkov: 120
- Galvanické oddelenie 1 kV na 1 s.
- Trieda ochrany IP20
- Rozmery 114,5 x 99 x 22,5 mm
- Hmotnosť cca 150 g Certifikácia CE, FCC
- Kategória výrobku
CAN rozhranie
- Rozhranie
CAN dátová zbernica
- Typ
Canbridge NT 420
- Prevádzkové napätie
24 V/DC
- Max. prevádzková teplota
+ 85 °C
- Min. prevádzková teplota
- 40 °C
- Prevádzková teplota
- 40 do + 85 °C
- Rozmer.
(š x v) 114 mm x 99 mm
- Max. odber prúdu
110 mA
- V
99 mm
- Šírka
114 mm
- Číslo výrobcu
1.01.0331.42000
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 1616324 Ixxat Canbridge NT 420 CAN rozhranie CAN dátová zbernica , 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1616324 Ixxat Canbridge NT 420 CAN rozhranie CAN dátová zbernica , 24 V/DC
Popis
CANbridge NT ponúkaný ako CANbridge NT 420 so štyrmi kanálmi CAN, z ktorých dva je možné prepínať medzi CAN a CAN-FD.
Zariadenia umožňujú jednoduché spojenie sietí, vrátane sietí s rôznymi bitovými rýchlosťami alebo formátmi rámcov (bitový identifikátor 11/29). Mosty / smerovače majú výkonný mikrokontrolér, ktorý dokáže vykonávať filtrovanie správ, konverziu ID a multiplexovanie údajov (napr. Pri konverzii správ CAN FD na CAN) aj pri zhlukoch a vysokých rýchlostiach dát bez straty správ.
Obsahuje štyri kanály CAN, dva kanály je možné prepínať medzi CAN a CAN FD jednoduché prepojenie sietí CAN - CAN s CAN FD - rôzne bitové rýchlosti - rôzne formáty rámcov (identifikátor bitov 11/29), vrátane smerovania správ prostredníctvom mapovacej tabuľky - Filtrovanie správ - konverzia ID · Multiplexovanie dát (napr. Pre konverziu správ CAN FD na CAN) aj pri zhlukoch a vysokých rýchlostiach dát bez straty správy · Jednoduchá konfigurácia pomocou nástroja založeného na systéme Windows Výhody / Výhody Jednoduché prepojenie CAN a CAN FD Systémy a zariadenia Úspora nákladov jednoduchým zapojením Zvýšenie rozšírenia systému a využitie topológií strom / hviezda Vyššia spoľahlivosť systému Ochrana segmentov galvanickým oddelením Funkčný princíp Na rozdiel od opakovača CAN, ktorý prenáša iba elektrické signály, most / Smerovače prijímajú správy v plnom rozsahu a potom berú do úvahy filtrovanie, konverziu, mapovanie - a pravidlá multiplexu sa odosielajú do druhej siete (princíp ukladania dopredu). Pomocou mapovacích tabuliek je možné vymieňať si správy medzi všetkými štyrmi sieťami.
Správy CAN alebo CAN FD je možné filtrovať alebo upravovať pomocou filtračných a konverzných pravidiel. To môže znížiť zaťaženie zbernice v jednotlivých sieťach, pretože sa prenášajú iba správy, ktoré sú zaujímavé pre druhú sieť. Dátový multiplexing umožňuje napríklad mapovanie dát CAN FD na niekoľko štandardných správ CAN.
Konfigurácia CANbridge NT sa dá pohodlne konfigurovať pomocou USB pomocou dodávaného konfiguračného nástroja pre Windows. Tento nástroj možno použiť na jednoduchú konfiguráciu pravidiel filtrovania, mapovania, multiplexovania alebo prekladu bez akýchkoľvek znalostí programovania.
Tento text bol preložený strojovo.
Zariadenia umožňujú jednoduché spojenie sietí, vrátane sietí s rôznymi bitovými rýchlosťami alebo formátmi rámcov (bitový identifikátor 11/29). Mosty / smerovače majú výkonný mikrokontrolér, ktorý dokáže vykonávať filtrovanie správ, konverziu ID a multiplexovanie údajov (napr. Pri konverzii správ CAN FD na CAN) aj pri zhlukoch a vysokých rýchlostiach dát bez straty správ.
Obsahuje štyri kanály CAN, dva kanály je možné prepínať medzi CAN a CAN FD jednoduché prepojenie sietí CAN - CAN s CAN FD - rôzne bitové rýchlosti - rôzne formáty rámcov (identifikátor bitov 11/29), vrátane smerovania správ prostredníctvom mapovacej tabuľky - Filtrovanie správ - konverzia ID · Multiplexovanie dát (napr. Pre konverziu správ CAN FD na CAN) aj pri zhlukoch a vysokých rýchlostiach dát bez straty správy · Jednoduchá konfigurácia pomocou nástroja založeného na systéme Windows Výhody / Výhody Jednoduché prepojenie CAN a CAN FD Systémy a zariadenia Úspora nákladov jednoduchým zapojením Zvýšenie rozšírenia systému a využitie topológií strom / hviezda Vyššia spoľahlivosť systému Ochrana segmentov galvanickým oddelením Funkčný princíp Na rozdiel od opakovača CAN, ktorý prenáša iba elektrické signály, most / Smerovače prijímajú správy v plnom rozsahu a potom berú do úvahy filtrovanie, konverziu, mapovanie - a pravidlá multiplexu sa odosielajú do druhej siete (princíp ukladania dopredu). Pomocou mapovacích tabuliek je možné vymieňať si správy medzi všetkými štyrmi sieťami.
Správy CAN alebo CAN FD je možné filtrovať alebo upravovať pomocou filtračných a konverzných pravidiel. To môže znížiť zaťaženie zbernice v jednotlivých sieťach, pretože sa prenášajú iba správy, ktoré sú zaujímavé pre druhú sieť. Dátový multiplexing umožňuje napríklad mapovanie dát CAN FD na niekoľko štandardných správ CAN.
Konfigurácia CANbridge NT sa dá pohodlne konfigurovať pomocou USB pomocou dodávaného konfiguračného nástroja pre Windows. Tento nástroj možno použiť na jednoduchú konfiguráciu pravidiel filtrovania, mapovania, multiplexovania alebo prekladu bez akýchkoľvek znalostí programovania.
Tento text bol preložený strojovo.
Rozsah dodávky
- CANbridge NT 200
- CD s konfigurátorom brány CAN
- Príručka
- Mini USB kábel.
