Name: Izolačný zosilňovač napájania Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 1 ks
Brand: Phoenix Contact
SKU: 3579804
Availability: SoldOut

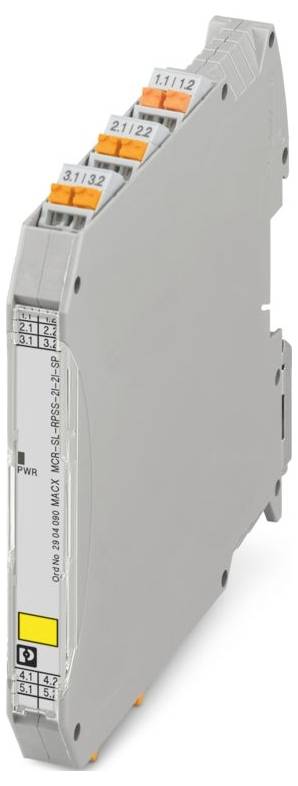

Štíhly, sivý elektronický modul s oranžovými konektormi na vrchu a textom "MCR-S-1/5-UI-DCI-NC" na boku, používaný na zapájanie spojení.

Ilustračný obrázok

Kategória výrobku

deliace zosilňovač

Typ

MACX MCR-SL-RPSS-2I-2I-SP

Rozmer.

(d x š x v) 113.7 x 12.5 x 107.9 mm

Pripojenie

Push-in pripojenie pružinovou svorkou

Výstupný signál (prúd)

4 mA ... 20 mA (aktiv)

Datasheety: (PDF)

Nie je k dispozícii

Celkom (385,00 € / kus)

385,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: MACX Analog
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14;24 ... 22 (dvojitá koncovka vodiča bez plastovej objímky); 20 ... 16 (dvojitá koncovka vodiča s plastovou objímkou)
Šírka: 12,5 mm
výška 107,9 mm
Hĺbka: 113,7 mm
Farba: sivá (RAL 7042)
Materiál puzdra: PA 6.6-FR
Podmienky prostredia: Podmienky prostredia
Stupeň ochrany: IP20 (nie je certifikované UL)
Teplota okolia (prevádzka): -40 °C ... 42 °C; -40 °C ... 49 °C (zníženie výkonu)
Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
Nadmorská výška: ≤ 2000 m (Technické údaje sa vzťahujú na nadmorské výšky ≤ 2000 m nad morom. Pre vysoké nadmorské výšky> 2000 m nad morom (pozri technický list).
Normy/predpisy: EN 61000-6-4
Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
Typ montáže: montáž na DIN lištu
Kategória prepätia: II
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
Dĺžka odizolovania: 10 mm
ATEX: ATEX
IECEx: IECEx
Identifikácia: d
UL, USA / Kanada: UL, USA / Kanada
Strata výkonu:< 1,4 W (24 V DC / 20 mA)
Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC
CE: CE
Certifikát: BVS PB 04-13
Signál: Signál
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Interferenčné žiarenie: Interferenčné žiarenie
Schválenie stavby lodí: Schválenie stavby lodí
Odolnosť: EN 61000-6-2
Indikátor stavu: Zelená LED dióda (napájacie napätie)
Podporované protokoly: HART
Galvanické oddelenie medzi vstupom a výstupom: áno
Použitie: Analógový vstup
Dodávka: Dodávka
Maximálna spotreba energie:< 100 mA (24 V DC / 20 mA)
Počet kanálov: 2
Popis výstupu: Prúdový výstup
Izolácia: Bezpečné oddelenie
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: B
Vlhkosť: B
Vibrácie: A
EMC: A
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 60 V AC/DC (napájanie, vstup/výstup)
Skúšobné napätie: 1,5 kV AC (50 Hz, 60 s)
Prierez flexibilného vodiča (2 vodiče s rovnakým prierezom): 0,25 mm² ... 0,34 mm² (dvojitá koncovka vodiča bez plastovej objímky); 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča s plastovou objímkou)
Zaťaženie/Výstupný prúdový výstup: ≤ 450 Ω (20 mA); ≤ 375 Ω (24 mA)
UKCA Ex (UKEX): UKCA Ex (UKEX)
CCC / Čína Ex: CCC / Čína Ex
Počet východov: 2
Menovité napájacie napätie: 24 V DC -20% ... +25 %
Galvanické oddelenie: Galvanické oddelenie
Maximálny teplotný koeficient:< 0,01 %/K
Dátová komunikácia (bypass): Dátová komunikácia (bypass)
Funkcia HART: Transparentnosť HART
Kroková odozva (10 – 90 %):< 1,3 ms (pri skoku 4 mA...) 20 mA)
Maximálna chyba prenosu:< 0,1 % (z konečnej hodnoty 20 mA)
Spotreba energie: ≤ 2,4 W
Vstupný signálový prúd: 4 mA ... 20 mA
Napájacie napätie vysielača:> 16 V (20 mA)
Výstupný signálový prúd: 4 mA ... 20 mA (aktívny)
Počiatočné správanie v prípade chyby:< 3,6 mA (v prípade prerušenia vedenia na vstupe (podľa NE 43));> 22,5 mA (v prípade skratu na vstupe (po NE 43))
Rozsah signálu odľahčenia/preťaženia: 0 mA ... 24 mA
Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Počet vchodov: 2
Inštalácia v Ex prostredí (EPL): Gc; Div. 2
Úroveň integrity bezpečnosti (SIL, IEC 61508): Úroveň integrity bezpečnosti (SIL, IEC 61508)
Správanie pri prenose signálu: Vstup = Výstup
Signál: Prúd: Signál: Prúd
Typické chyby pri prenose:< 0,05 % (z konečnej hodnoty 20 mA)
Prevádzková nadmorská výška (≤ 2000 m): Prevádzková nadmorská výška (≤ 2000 m)
Prevádzková nadmorská výška (≤ 3000 m): Prevádzková nadmorská výška (≤ 3000 m)
Rozsah nadmorskej výšky:> 4000 m ... 5000 m
Prevádzkový rozsah nadmorskej výšky (≤ 4000 m): Prevádzkový rozsah nadmorskej výšky (≤ 4000 m)
Prevádzkový rozsah nadmorskej výšky (≤ 5000 m): Prevádzkový rozsah nadmorskej výšky (≤ 5000 m)
Úroveň výkonu (ISO 13849): Úroveň výkonu (ISO 13849)
Galvanické oddelenie vstupu/výstupu, napájanie IEC/EN 61010-1: Galvanické oddelenie vstupu/výstupu, napájanie IEC/EN 61010-1
Galvanické oddelenie Výstup 1/Výstup 2/Napájanie: Galvanické oddelenie Výstup 1/Výstup 2/Napájanie

Typ: MACX MCR-SL-RPSS-2I-2I-SP

Kategória výrobku: deliace zosilňovač

Rozmer.: (d x š x v) 113.7 x 12.5 x 107.9 mm

Pripojenie: Push-in pripojenie pružinovou svorkou

Výstupný signál (prúd): 4 mA ... 20 mA (aktiv)

Vstupný signál (prúd): 4 mA ... 20 mA

Obsah: 1 ks

Šírka: 12.5 mm

V: 107.9 mm

Dĺžka: 113.7 mm

Max. okolitá teplota: 49 °C

Min. okolitá teplota: -40 °C

Napájacie napätie (num.): 24 V/DC

Napájacie napätie U (B): 19.2 V DC ... 30 V DC

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.2 mm²

Prierez pevný (min.): 0.2 mm²

Hĺbka: 113.7 mm

: IP20

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3579804 Izolačný zosilňovač napájania Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579804 Izolačný zosilňovač napájania Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 1 ks

Popis

2-kanálový izolačný zosilňovač napájania pre prevádzku 2-vodičových vysielačov, vstup: 4 ... 20 mA (napájanie), výstup: 4 ... 20 mA (aktívny), obojsmerný prenos digitálnej transparentnosti HART, zásuvný konektor, SIL, PL.
