Joy-it B-POW vývojová doska 1 ks

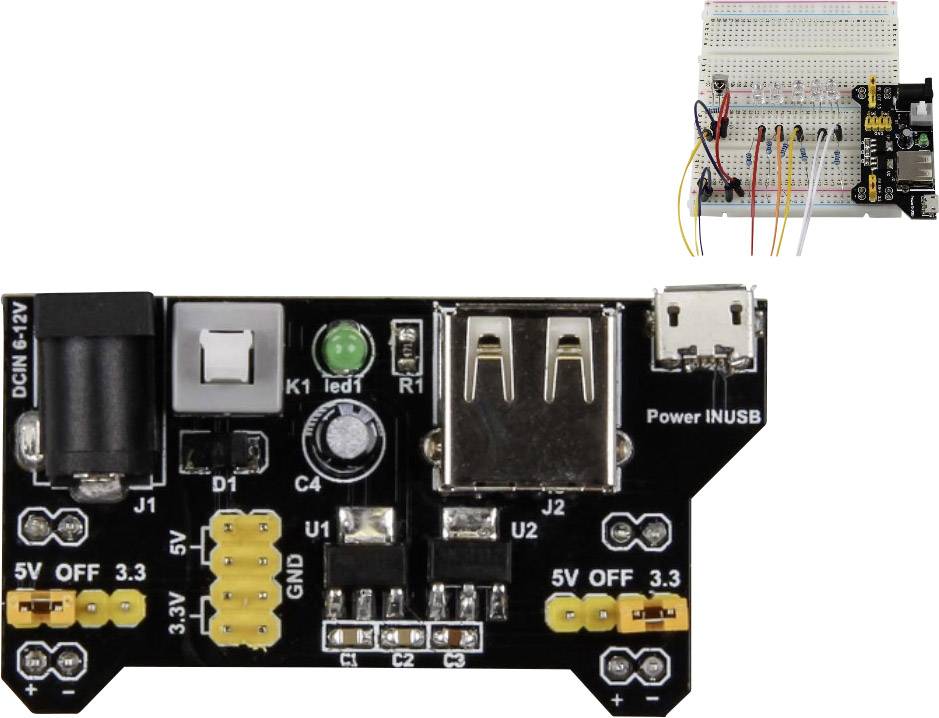

Čierna doska plošných spojov s viacerými konektormi a prepínačmi pre napájanie, prepojená s kontaktným poľom, ktoré znázorňuje elektrické obvody.

Doska s pripojeným napájacím modulom, žlté a čierne konektory hore, napájací kábel po boku.

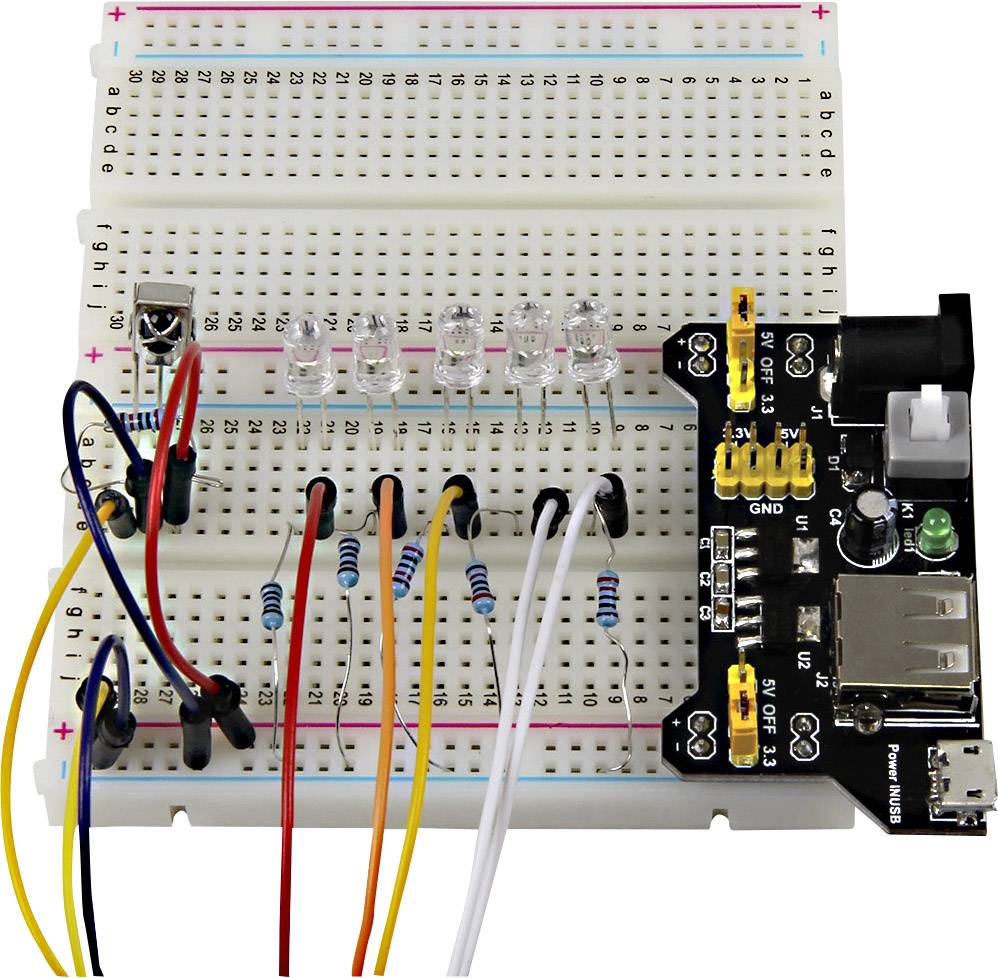

Nepájací formulár s viacerými LED diódami, odpormi a prepájacími káblami. Vpravo je pripojený mikroprocesor.

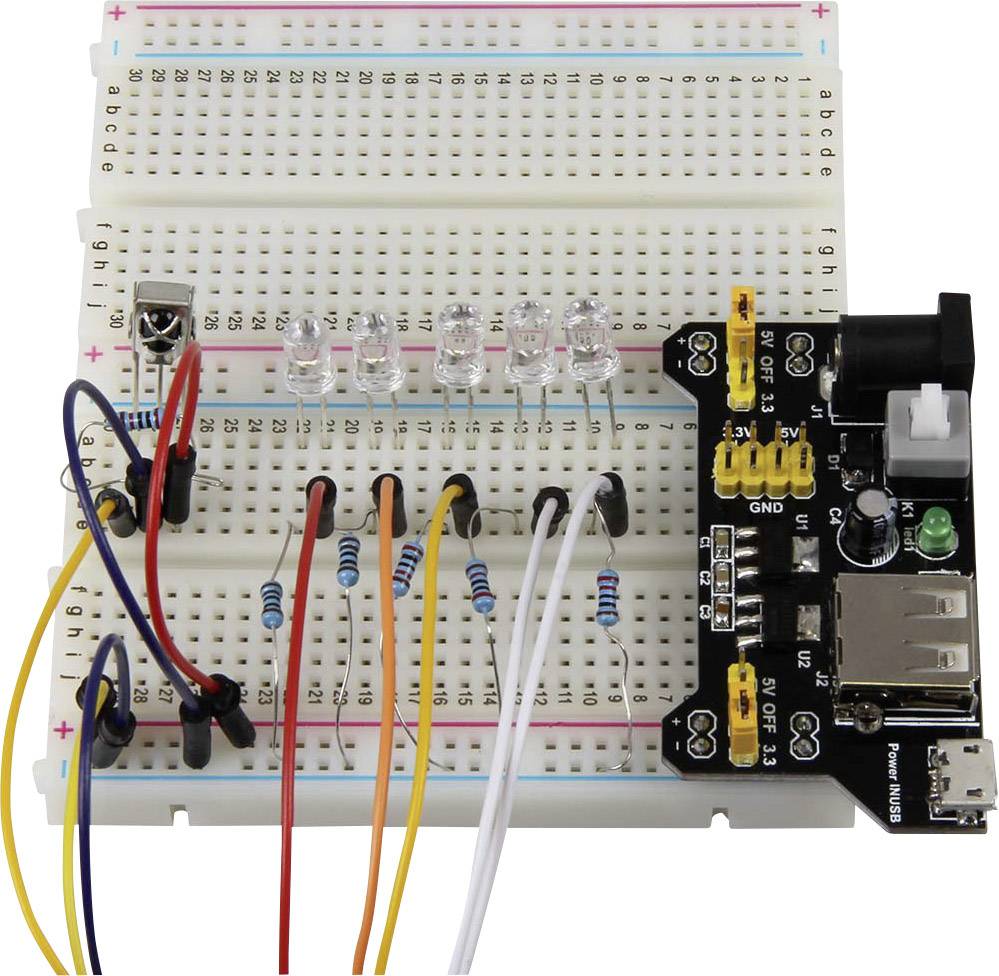

Nepájacia doska s elektronickými komponentmi a LED diódami. Viaceré vodiče spájajú súčiastky pre ukážku elektrického obvodu.

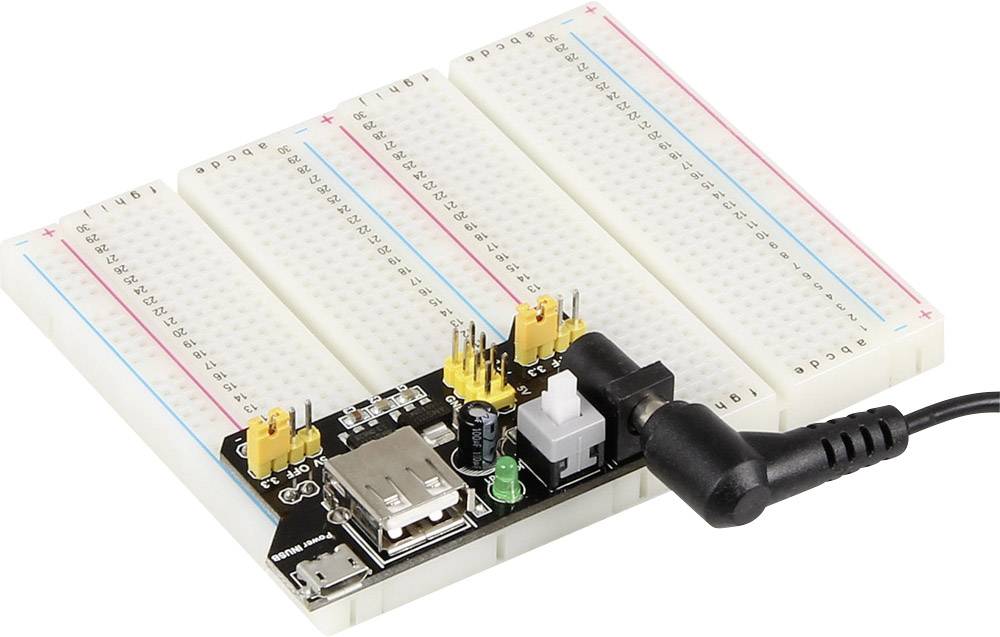

Doska s pripojeným napájacím zdrojom, viacerými pripájacími kolíkmi a USB portom, pripravená na elektronické obvodové projekty.

1/5

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

121 Ks

Počet

Celkom (3,49 € / kus)

3,49 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Radosť z IT B-POW

Motorová doska pre varné dosky
Napájanie cez micro USB, USB alebo konektor valca
Vysoká kvalita
3,3 alebo 5 V pri max. 700 mA

Technické parametre

Kategória výrobku: vývojová doska

Rozhranie: microUSB
USB
zásuvka DC 5,5 mm

Min. prevádzkové napätie: 6 V

Prevádzkové napätie max.: 12 V

Výstupné napätie (max.): 5 V

V: 15 mm

Dĺžka: 30 mm

Šírka: 70 mm

Hĺbka: 30 mm

Softvér súčasťou dodávky: žiadny

Na stiahnutie

Datasheet

Datasheet 1527413 Joy-it B-POW vývojová doska 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1527413 Joy-it B-POW vývojová doska 1 ks

Popis

Tento modul vám umožňuje ľahko napájať vlastné experimenty alebo experimentálne nastavenia na doštičkách. Doska sa jednoducho pripojí a dodáva, potom doska na varenie s 3,3 a 5 V, napätie je individuálne nastaviteľné pre každú stranu.
Okrem toho sú k dispozícii aj 3,3 a 5 V a zem na kolíkoch. Maximálny výstupný prúd je 700 mA.
Vďaka portu micro USB je možné dosku plošných spojov napájať pomocou väčšiny nabíjačiek mobilných telefónov. K dispozícii je tiež štandardný vstup USB a vstup DC IN. Ak sa ako vstupný zdroj používa vstup DC IN, porty USB sa môžu použiť aj na spotrebu energie. Pomocou prepínača môžete zvoliť vstupný zdroj medzi USB alebo DC IN.

Tento text bol preložený strojovo.
