Joy-it ButtonMatrix4x4 aktivačný modul 1 ks

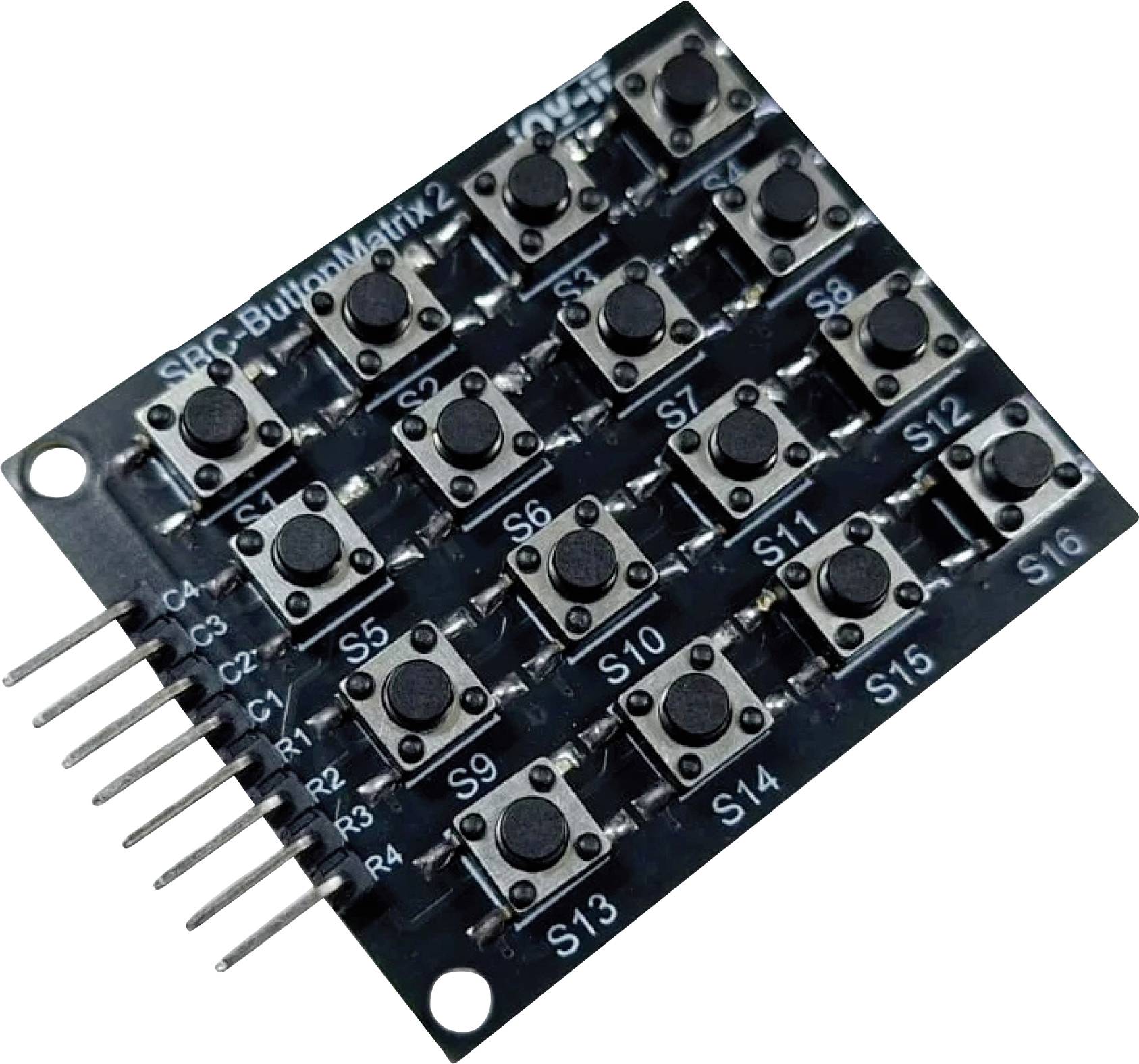

Malá doska plošných spojov obsahujúca šestnásť dotykových tlačidiel, označených S1 až S16, usporiadaných v mriežkovom vzore 4x4.

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

93 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (3,49 € / kus)

3,49 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Modul klávesnice - 16 tlačidiel (4x4) - 0-12V - pin konektor

16 klávesov (4x4)
Menovité napätie: 0 až 12 V
Menovitý prúd: 0 až 50 mA
Konektor: 2,54 mm kolíkový konektor, uhol 90 stupňov

Technické parametre

Počet klávesov 16
Menovité napätie 0 – 12 V DC
Menovitý prúd 0 – 50 mA
Pripojenie: 2,54 mm kolíkový konektor, 90°
vhodné pre všetky typy mikrokontrolérov

Kategória výrobku: aktivačný modul

Rozhranie: zástrčka pre ploché káble

Min. prevádzkové napätie: 0 V

Prevádzkové napätie max.: 12 V

Výstupné napätie (max.): 12 V/DC

Výstupné napätie (min.): 0 V/DC

Typ nástroja: příslušenství

V: 7 mm

Dĺžka: 55 mm

Šírka: 40 mm

Prípojky interné: stĺpikový konektor

Počet výstupov: 16 x

Hmotnosť: 11 g

Na stiahnutie

Datasheet

Datasheet 3451297 Joy-it ButtonMatrix4x4 aktivačný modul 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3451297 Joy-it ButtonMatrix4x4 aktivačný modul 1 ks

Popis

Matica kláves 4x4 je kompaktný vstupný modul s celkovým počtom 16 hmatových kláves usporiadaných v mriežke so štyrmi riadkami a štyrmi stĺpcami. Modul je vhodný na priame pripojenie k mikrokontrolérom a vďaka skenovaniu po riadkoch a stĺpcoch umožňuje spoľahlivé dotazovanie všetkých kľúčov s iba ôsmimi GPIO.
Typickými oblasťami použitia sú číselné vstupné polia, ovládacie prvky menu, prístupové systémy, riadiace jednotky, ako aj prototypové a sériové vstavané aplikácie.

Tento text bol preložený strojovo.
