Joy-it COM-OLED2-42 modul displeja 6.1 cm (2.42 palca) 128 x 64 Pixel

OLED displej s žltým textom na čiernom pozadí. Nápis: 'JOY-iT COM: I2C, 42', '28x64 Pixlov', '0,42 palcový OLED'.

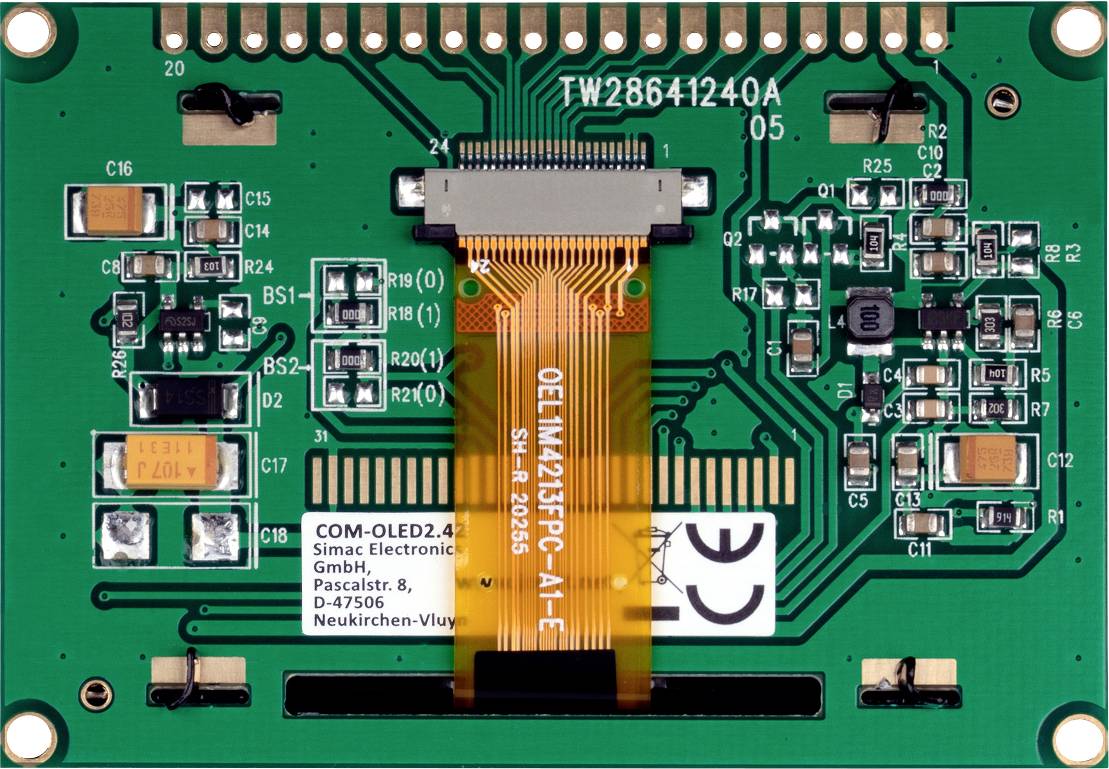

Zadná strana elektronickej dosky plošných spojov s rôznymi čipmi, odpormi a konektormi. Sériové číslo je viditeľné hore.

OLED displej so žltým textovým výstupom. Zobrazuje technické parametre ako 'COM: I2C, Pixely: 256x64, 4,2 palca' a webovú adresu.

'Detailný záber elektronickej dosky plošných spojov so zeleným povrchom, elektrickými vodičmi a oranžovým plochým káblovým prepojením v strede.'

1/4

Datasheety: (PDF)

Doručenie: Št 10. 9.

42 Ks

Počet

Celkom (14,63 € / kus)

14,63 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

2,42 palcový OLED displej, GE / SW, 128 x 64 pixelov

Rozhrania: SPI, I2C, 8 PIN paralelne, 6800/8080
vrátane kolíkovej hlavičky (nie je spájkovaná)
128 x 64 pixelov
Žltý displej na čiernom pozadí
Kontrast: väčší ako 2 000: 1
Rozsah použitia: -40 až +85 stupňov Celzia
Ideálne pre integráciu

Technické parametre

Zadajte záporný OLED
Farba displeja / pozadia žltá na čiernej
Čipová sada SSD1309
Rozhrania Stav doručenia: SPI
Ostatné: I2C, 8 pin paralelný
6800/8080 (pre zmenu rozhrania musí
na spájkovanie)
Napájacie napätie 3 - 5 V.
Napájací prúd 90 mA
Logická úroveň 3 V
Vysokoúrovňový vstup najmenej 2,4 V.
Nízka úroveň vstupného maxima 0,6 V.
Pozorovací uhol väčší ako 160 °
prípustný Prevádzková teplota -40 ° C až 85 ° C

Kategória výrobku: displej

Technológia displeja: OLED

Displej (cm): 6.1 cm

Displej (palce): 2.42 palca

Rozlíšenie displeja: 128 x 64 Pixel

Jas (min.): 100 cd/m²

Jas (max.): 120 cd/m²

Kontrastný pomer: 2000 : 1

Dĺžka: 50 mm

Šírka: 71 mm

V: 7 mm

Na stiahnutie

Datasheet

Datasheet 2348034 Joy-it COM-OLED2-42 modul displeja 6.1 cm (2.42 palca) 128 x 64 Pixel

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2348034 Joy-it COM-OLED2-42 modul displeja 6.1 cm (2.42 palca) 128 x 64 Pixel

Popis

Tento vysoko kvalitný OLED displej
poskytuje dobrú kvalitu obrazu a
má cez svoje 4 rôzne
Komunikačné rozhrania
širokú škálu aplikácií.

Technické výkresy pre integráciu nájdete v údajovom liste a pokyny v oblasti sťahovania.

Tento text bol preložený strojovo.
