Name: Joy-it MQ3V2 plynový senzor 1 ks
Brand: Joy-it
SKU: 3802253
Availability: InStock

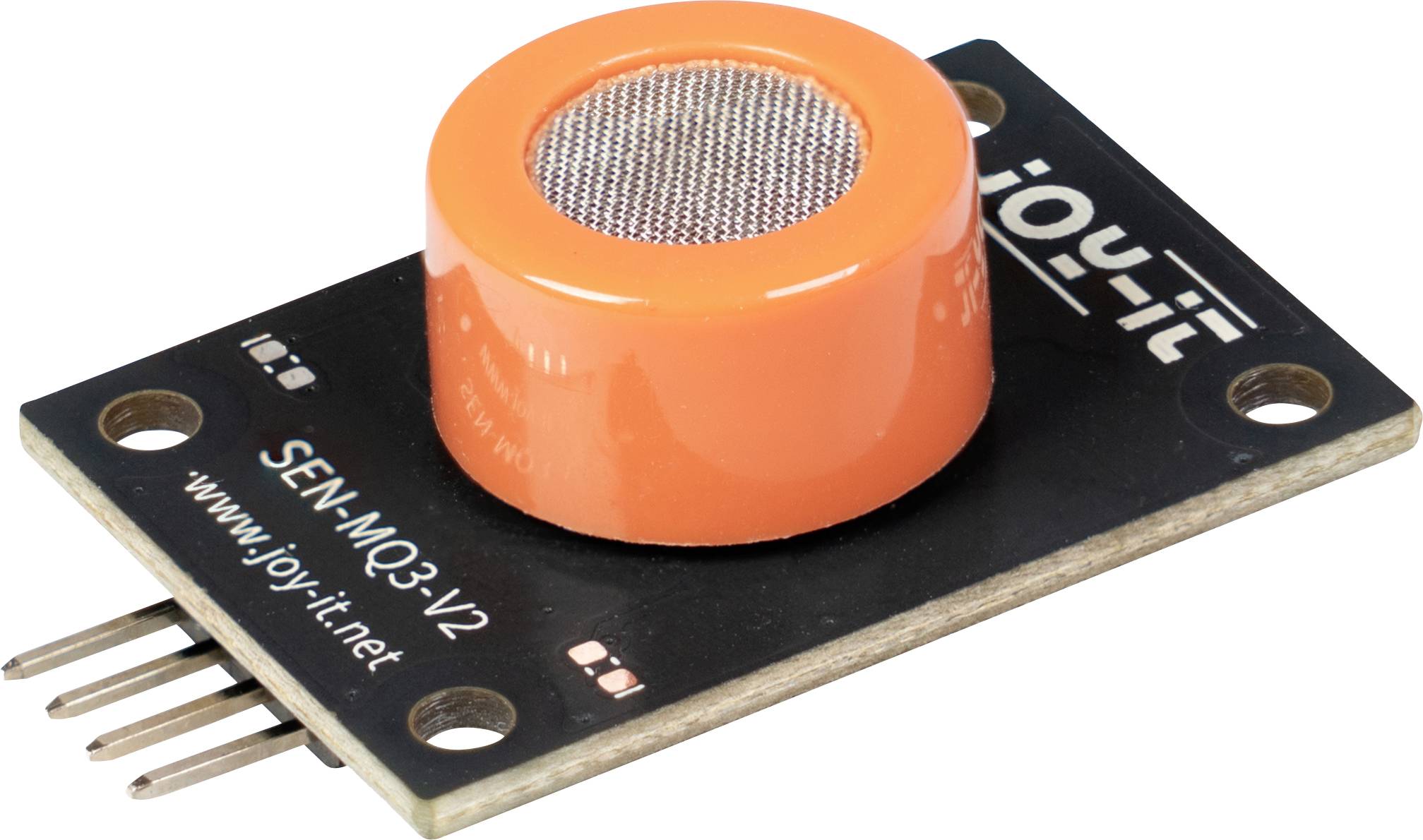

Malý oranžový senzor plynu na čiernej plošnej spoji so štyrmi pinmi konektora a otvormi na upevnenie, označený 'SEN-MQ3_V2' a 'joy-it'.

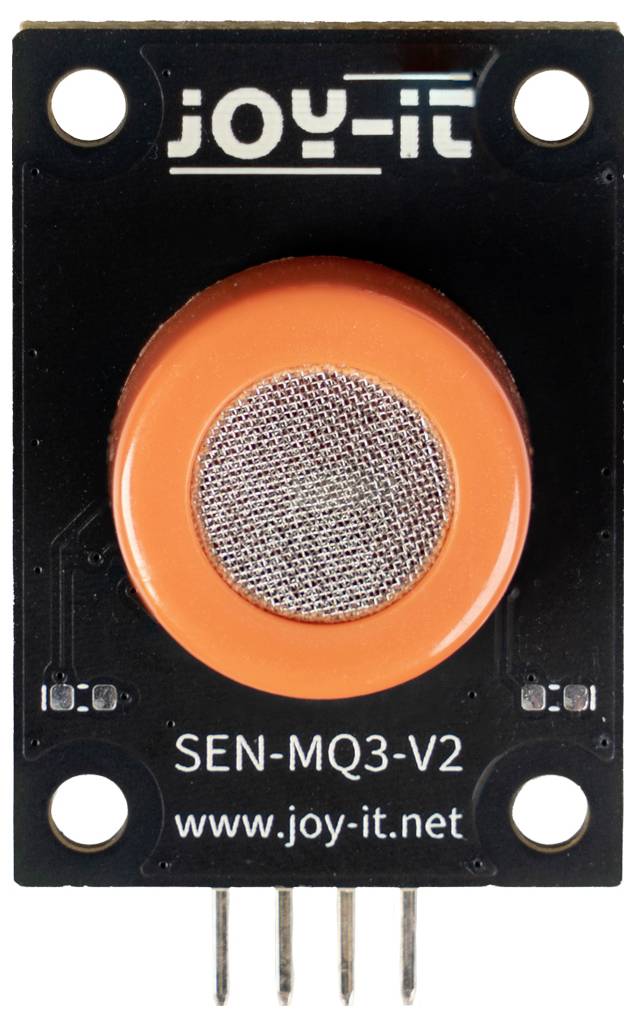

Zblízka JOY-IT SEN-MO3-V2 senzorový modul s oranžovým kruhovým senzorovacím prvkom, štyrmi montážnymi otvormi a štyrmi-pinovým konektorom.

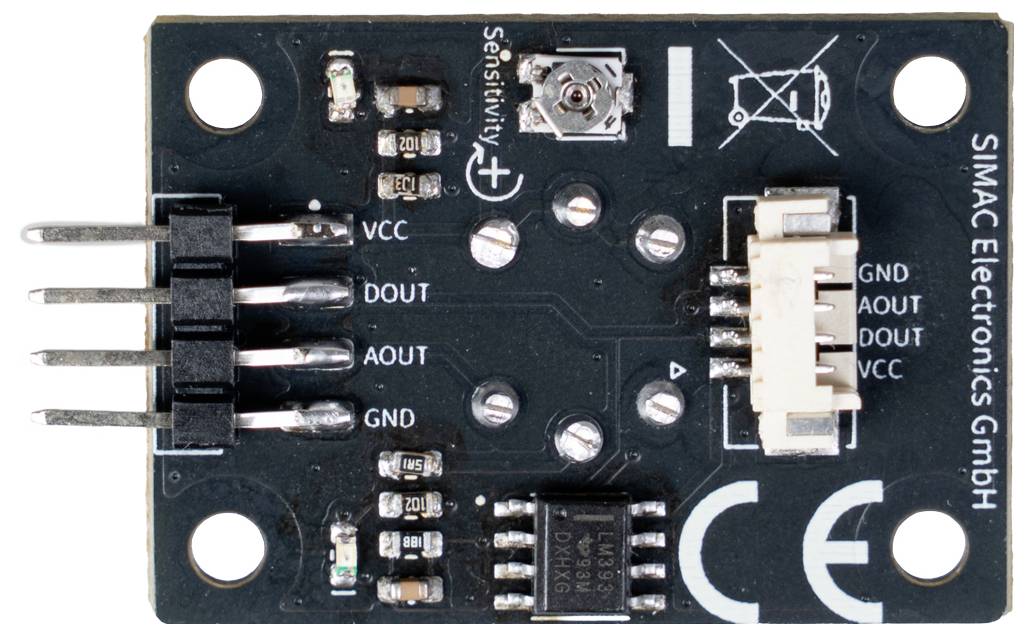

Fotografia malého čierneho elektronického modulčíka snímača na doske plošného spoja so 4-pinovými konektormi označenými VCC, DOUT, AOUT a GND, plus skrutka na nastavenie citlivosti.

1/3

Datasheety: (PDF)

Okamžité doručenie: Št 22. 10.

50 Ks

Počet

Celkom (4,79 € / kus)

4,79 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Senzor MQ3 - alkohol - etanol - dych - 5V - analógový a digitálny - 0-5V

Optimalizované na detekciu etanolu (alkoholu) s
Krížová citlivosť na vodík
Merací rozsah od približne 100 do 10 000 ppm
Analógový výstup (0–5 V) pre nepretržité monitorovanie
koncentrácia plynu
Digitálny spínací výstup s nastaviteľným spúšťom cez
integrovaný potenciometer
Prevádzka cez štandardný jednosmerný zdroj napájania s
5V a integrovaný vykurovací obvod
Kompaktná senzorová doska s LED indikátorom stavu a
flexibilné možnosti montáže
4-pinový konektor (2,54 mm) a Molex Picoblade (53261-0471)

Technické parametre

Rozhranie:
4-pinový konektor (2,54 mm), Molex Picoblade (53261-0471)
Etán, alkohol s koncentráciou nad vodíkom
100 – 10 000 ppm

Kategória výrobku: plynový senzor

Rozhranie: Molex zástrčka 4-pólová

Prevádzkové napätie max.: 5 V

V: 16 mm

Dĺžka: 41 mm

Šírka: 25 mm

Počet výstupov: 2 x

Hmotnosť: 8 g

Na stiahnutie

Datasheet

Datasheet 3802253 Joy-it MQ3V2 plynový senzor 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3802253 Joy-it MQ3V2 plynový senzor 1 ks

Popis

Senzor alkoholového plynu MQ 3 – citlivý na výpary etanolu
MQ 3 je kompaktný senzor alkoholového plynu na detekciu výparov etanolu v rozsahu 100 – 10 000 ppm – ideálny pre dychové analyzátory a podobné aplikácie. Ponúka analógový výstup 0–5 V, ako aj digitálny spínaný výstup s nastaviteľným prahom. Pracuje na 5 V a má integrovaný vykurovací obvod pre stabilné výsledky merania.
Vďaka stavovým LED diódam a 4-pinovému konektoru alebo konektoru Molex PicoBlade je možné modul jednoducho integrovať do projektov s mikrokontrolérmi a vstavaných systémov.
Stručné vlastnosti:
• Vysoká citlivosť na výpary etanolu
• Analógový a digitálny výstup
• Prevádzka 5V, integrovaný vykurovací obvod
• Prevádzkové a stavové LED diódy
• Kompaktná, flexibilne integrovateľná doska plošných spojov

Tento text bol preložený strojovo.
