Name: Joy-it rozširujúce doska
Brand: Joy-it
SKU: 2240248
Availability: InStock

Zelená elektronická doska plošných spojov s mikrokontrolérom, mikro SD kartovou zásuvkou a zvukovým konektorom. Používaná v elektronických projektoch.

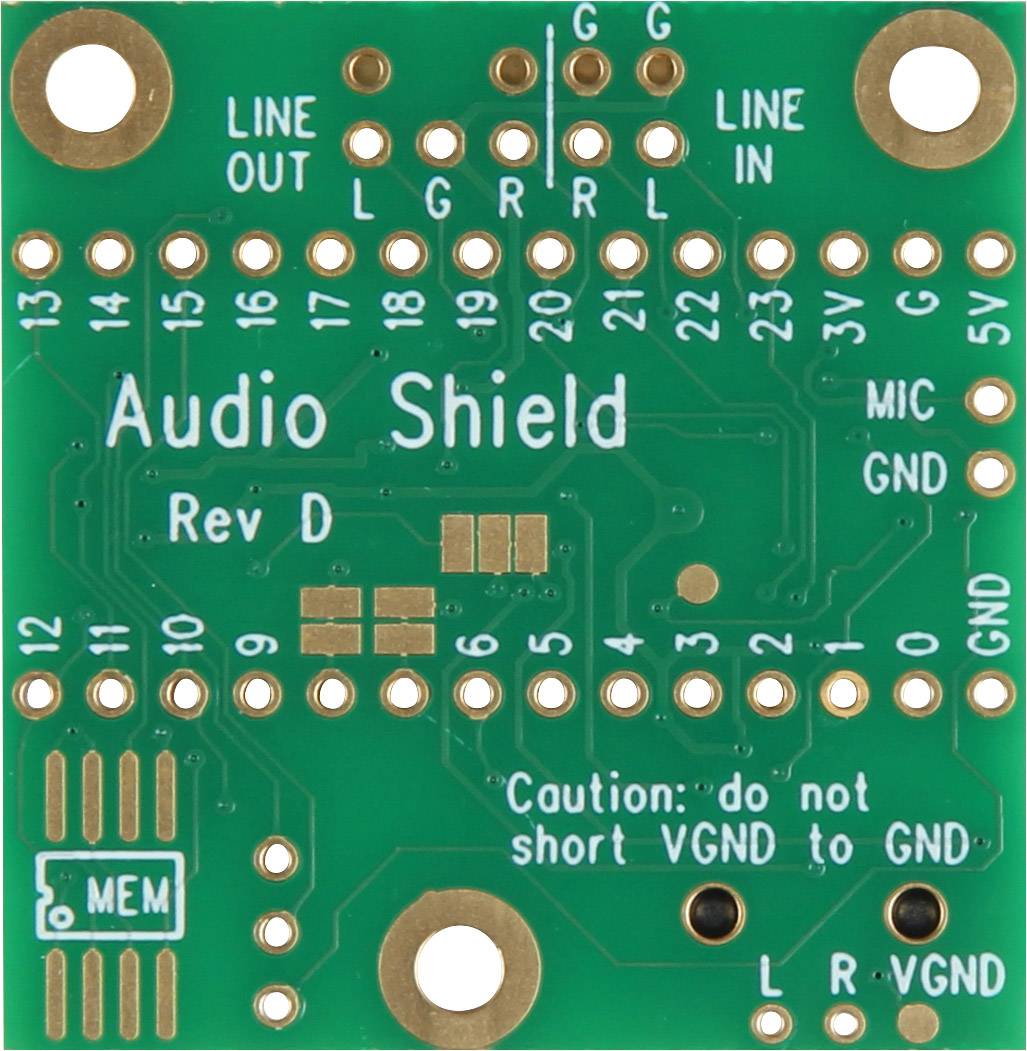

Doska 'Audio Shield Platine' s popiskami pre audio a mikrofonové vstupy, napájacie kolíky a upozornením 'Pozor: neskratujte VGND s GND'.

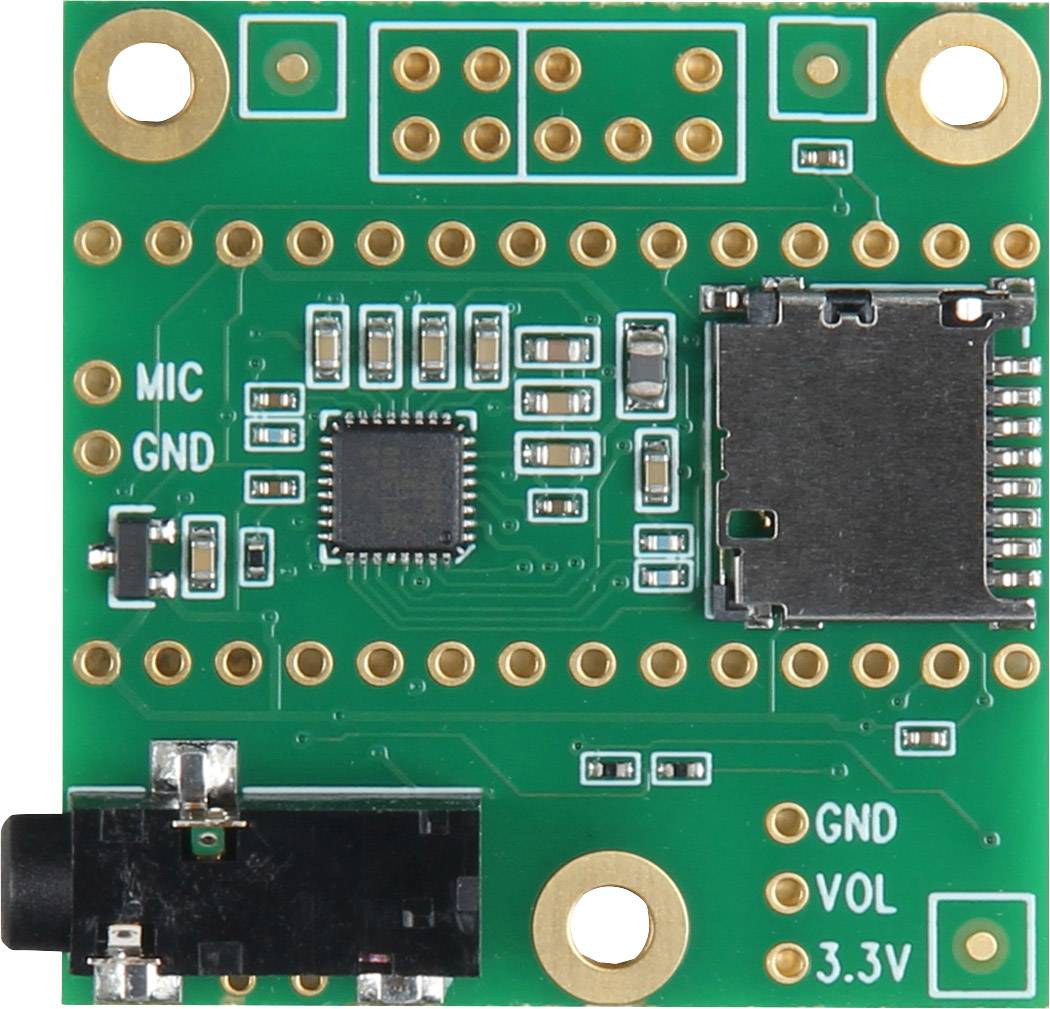

Zelená elektronická doska s rôznymi konektormi a centrálnym mikroprocesorom. Na ľavej strane sa nachádza mikrofónový a GND konektor.

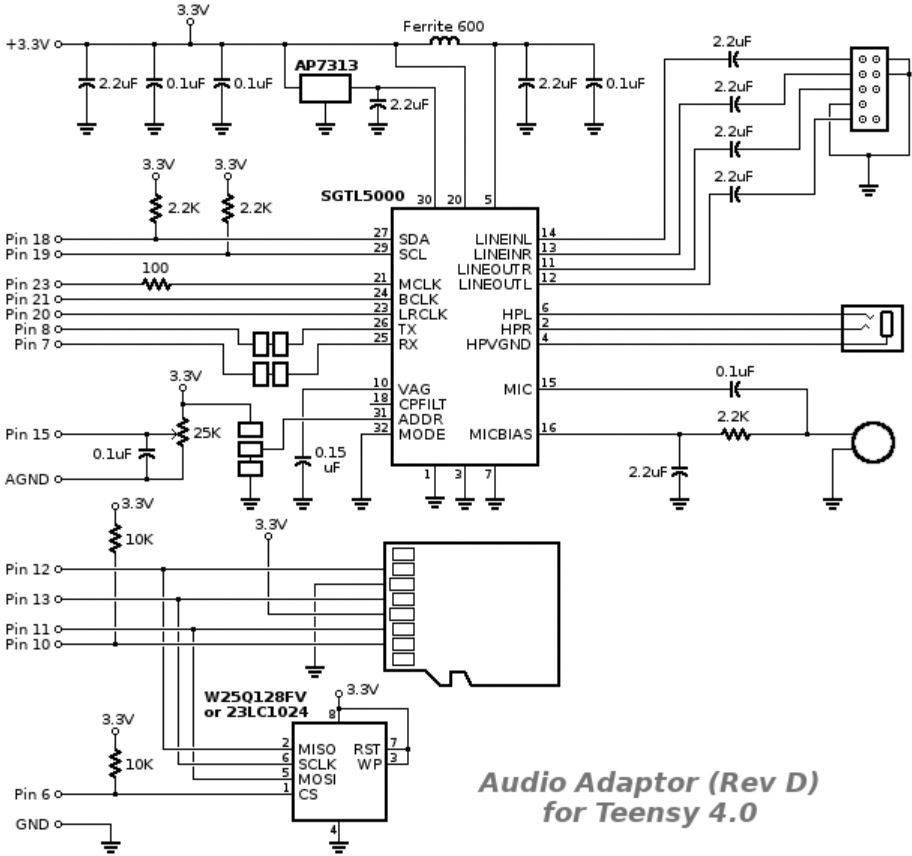

'Schéma zapojenia audio adaptéra (Rev D) pre Teensy 4.0 s priradenými pinmi, 3,3V a GND prípojkami, zobrazuje elektrický tok a komponenty.'

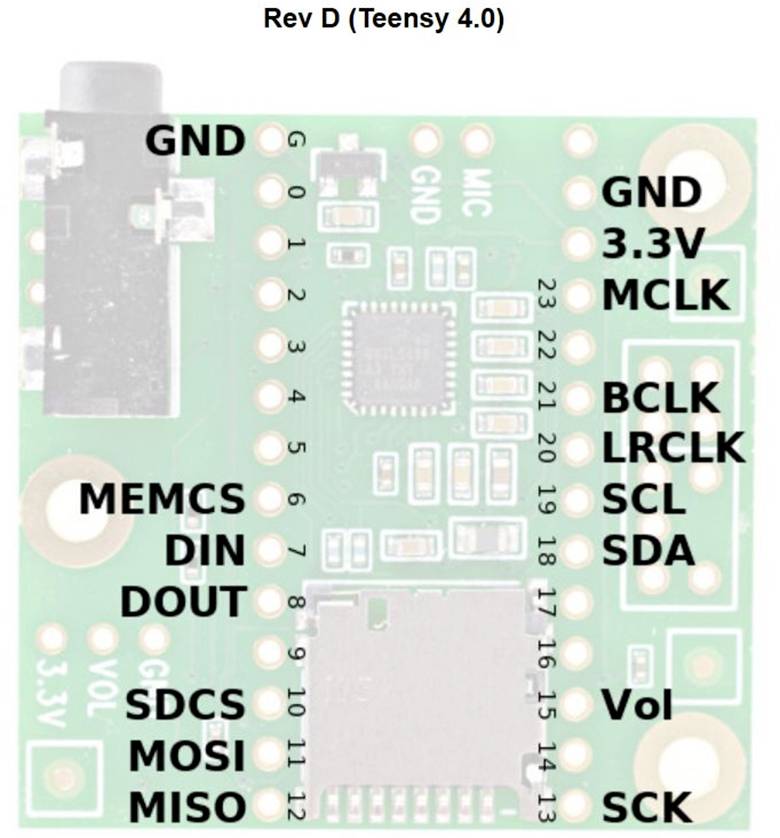

Doska Teensy 4.0: Popis zobrazuje konektory ako GND, 3.3V, SCL, SDA, BCLK, MISO, MOSI. Rozloženie pinov je znázornené pre referenčné účely.

1/5

Okamžité doručenie: Po 26. 10.

21 Ks

Počet

Celkom (21,99 € / kus)

21,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Zvuková doska pre Teensy 4.0

Zvukový čip SGTL5000
I2C piny SDA a SCL pre nastavenie parametrov
Signály I2S, TX (na slúchadlách a / alebo výstupoch) a RX (zo vstupov alebo mikrofónov)
3 hodiny: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)

Technické parametre

• Zvukový čip SGTL5000
• I2C piny SDA a SCL pre nastavenie parametrov
• Signály I2S, TX (na slúchadlách a / alebo výstupoch) a RX (zo vstupov alebo mikrofónov)
• 3 hodiny: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)
• SGTL5000 pracuje v "režime slave", pričom všetky jeho kolíky hodín sú vstupmi

Taktovacia frekvencia: 11.29 MHz

Prípojky interné: stĺpikový konektor

Kategória výrobku: rozširujúce doska

Rozhranie: I²C

Typ nástroja: audiozesilovač

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2240248 Joy-it rozširujúce doska

Popis

S týmto zvukovým adaptérom môžete do svojich projektov s Teensy 4.0 ľahko pridať vysoko kvalitný zvuk s vzorkovacou frekvenciou 16 bitov a 44,1 kHz (kvalita CD). Podporuje stereofónne slúchadlá a stereofónny linkový výstup, ako aj stereofónny linkový vstup alebo mono mikrofónny vstup.

Pomocou Teensy Audio Library môžete používať vstup a výstup súčasne so súborom objektov na úpravu zvuku, aby ste ľahko vytvorili najrôznejšie zvukové aplikácie. Môžete prehrávať viac zvukových súborov, vytvárať syntetické krivky, aplikovať efekty, kombinovať viac tokov a reprodukovať vysoko kvalitný zvuk cez slúchadlá alebo vývody.

Teensy 3.x majú inštrukcie Cortex-M4 DSP, ktoré ponúkajú veľa výpočtového výkonu pre FFT v reálnom čase (spektrálna analýza), a tým otvárajú možnosť vytvárania pokročilých zvukovo reaktívnych projektov.

Dva z týchto 14x1 pinov je možné použiť na ľahké spájkovanie Teensy 3.x a zvukovej karty dohromady. Môžu byť spojené dohromady pomocou 14-kolíkovej zásuvky a 14-kolíkovej hlavičky.
