Joy-it SBC-LCD02 displej 1 ks Vhodné pre: Raspberry Pi®

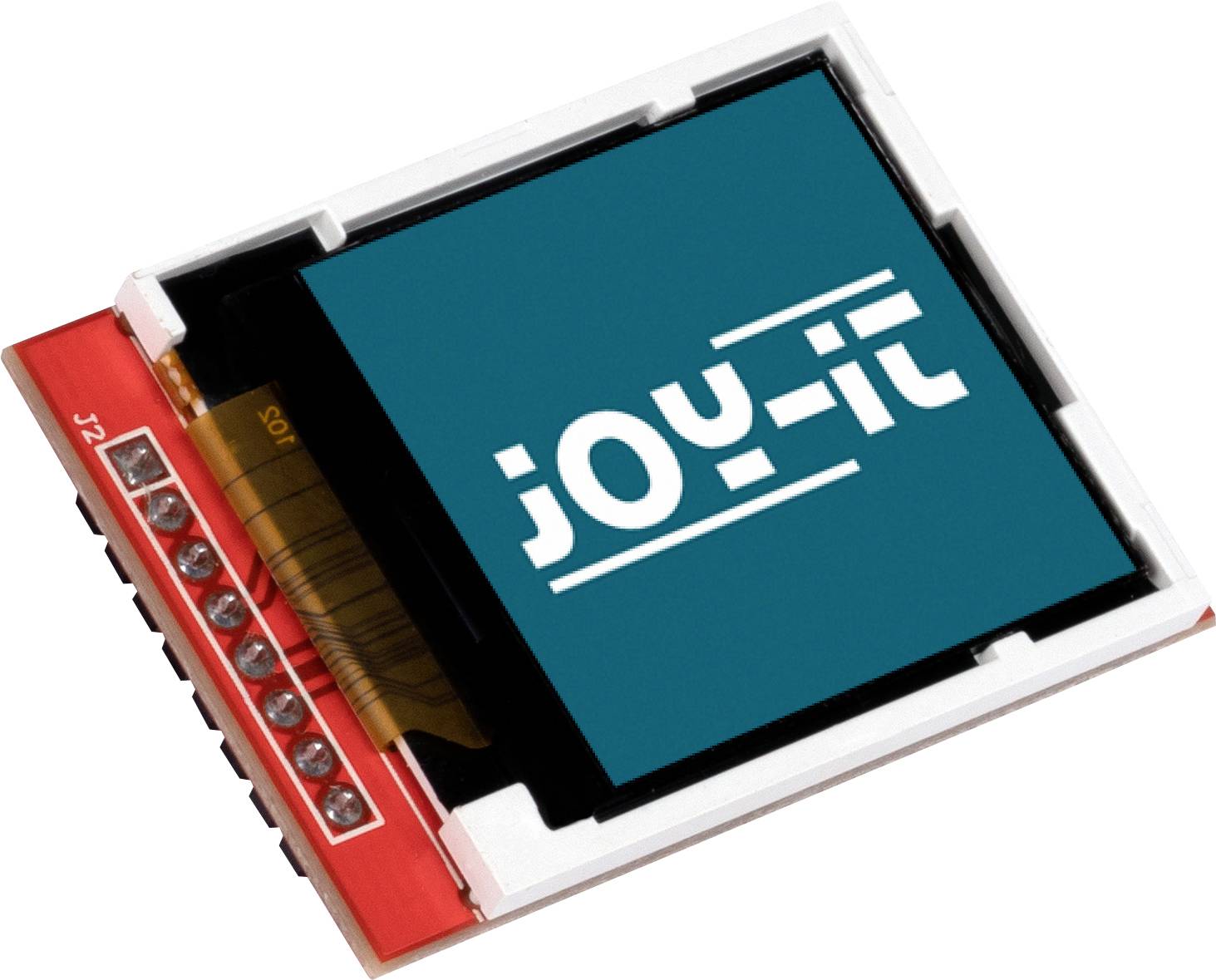

Malý LCD displej s nápisom 'joy-it' na obrazovke.

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

38 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (6,90 € / kus)

6,90 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

1,44 palca (3,65 cm) IPS - LCD displej, SPI, 128 x 128 pixelov, 3,3 V.

Kompatibilný s takmer všetkými mikrokontrolérmi prostredníctvom rozhrania SPI
Rozhodnutie. 128 x 128 pixelov
18 bitová farebná hĺbka (262 144 farieb)
Podsvietenie ovládateľné pomocou kolíka

Technické parametre

Typ displeja: IPS TFT farebný LCD s bielym LED podsvietením
Rozlíšenie: 128 x 128 pixelov
Výber farieb: 18-bitová farebná hĺbka (262 144 farieb)
Čip vodiča: ILI9163 Drive IC
Digitálne rozhranie: SPI
Špeciálna funkcia: podsvietenie, ktoré je možné ovládať pomocou kolíka
Napájacie napätie: 3,3V
Logická úroveň: 3,3V
Hustota pixelov: 125 ppi
prevádzková teplota: -40 °C– 85 °C

Druh obalu: Piece

Kategória výrobku: displej

Vhodné pre: Raspberry Pi

Rozhranie: SPI ™

Min. prevádzkové napätie: 3.3 V

Prevádzkové napätie max.: 3.3 V

Vhodný pre: Arduino
Raspberry Pi®

Typ nástroja: rozšiřující deska

V: 10 mm

Dĺžka: 30 mm

Šírka: 43 mm

Vhodné pre: Raspberry Pi®

Displej (palce): 1.44 palca

Max. teplota: 85 °C

Min. teplota: -40 °C

Na stiahnutie

Datasheet

Datasheet 2436022 Joy-it SBC-LCD02 displej 1 ks Vhodné pre: Raspberry Pi®

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2436022 Joy-it SBC-LCD02 displej 1 ks Vhodné pre: Raspberry Pi®

Popis

Tento TFT displej je ovládaný pomocou SPI a je vhodný na použitie ako výstupné zariadenie na mikrokontroléroch (napr. NodeMCU) a jednodoskových počítačoch (napr. Raspberry Pi). Použitím panelu IPS s vysokým rozlíšením a hustotou pixelov 125 ppi je možné obsah zobrazovať vo vysokom rozlíšení na kompaktnom displeji.

Technický výkres so všetkými relevantnými rozmermi, ktoré potrebujete na integráciu do svojho projektu, nájdete v dátovom liste (pozri oblasť sťahovania).
