Joy-it SBC-MotoDriver3 hnacie člen motora 1 ks Vhodné pre: Raspberry Pi® Pico

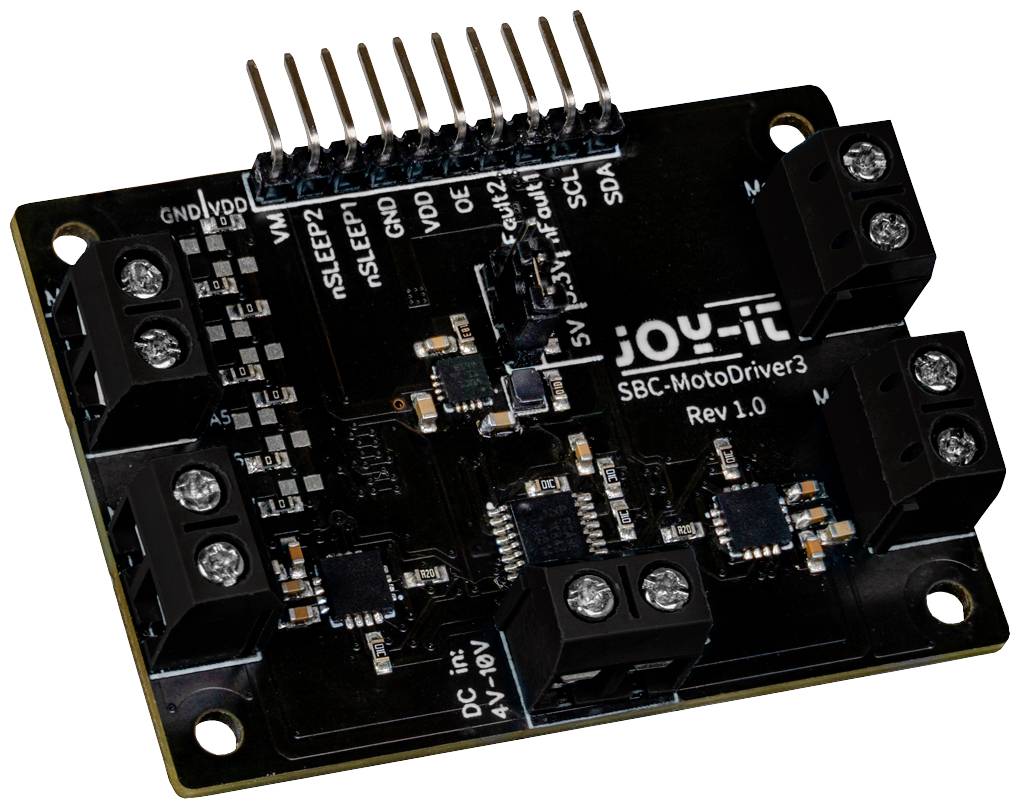

Joy-It SBC-MotoDriver3 Rev 1.0 doska motorového ovládača s viacerými konektormi a čiernymi elektronickými súčiastkami.

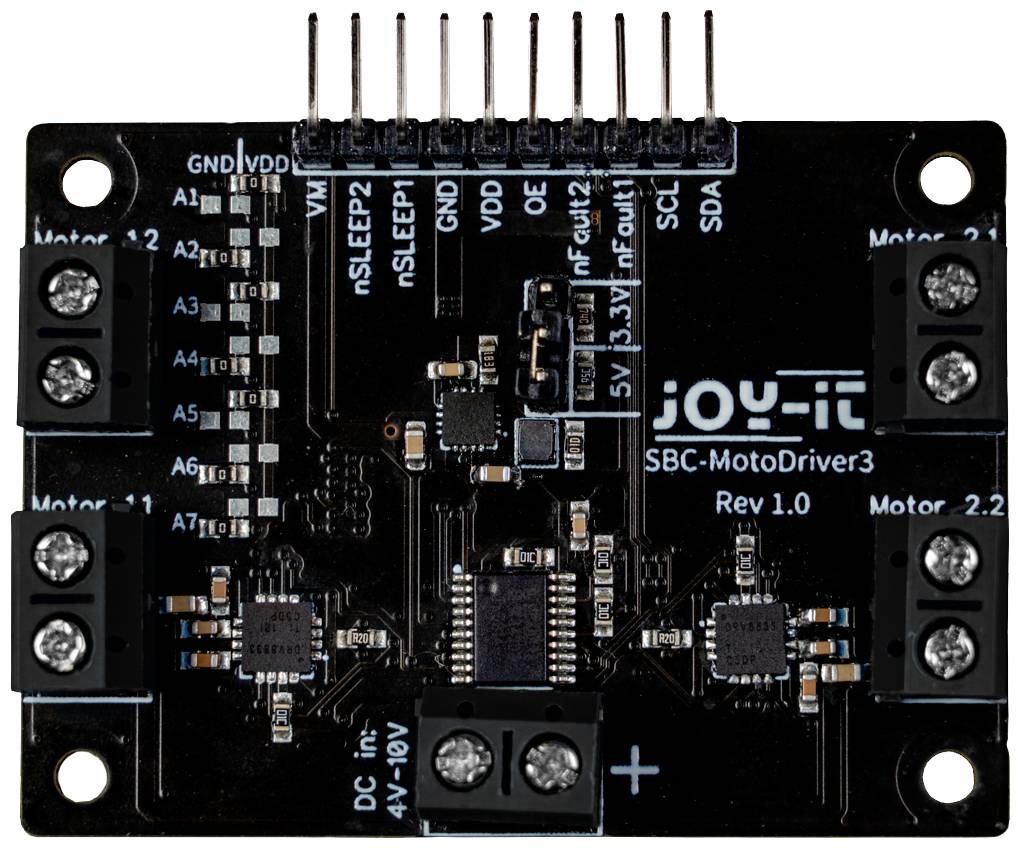

Elektronická riadiaca doska s nápisom 'joy-it SBC-MotoDriver3 Rev 1.0' zobrazuje niekoľko konektorov a elektrických obvodov.

1/2

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

39 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (13,00 € / kus)

13,00 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Doska ovládača motora pre jednosmerné a krokové motory, DRV8833, PCA9634, 4 až 10 voltov

Kompatibilné: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit a ďalšie
Predvolená adresa I2C: 0x15
Palubná konverzia napätia z "DC in" na 5 V alebo 3,3 V, výber I2C adries integrovaných obvodov ovládača pomocou spájkovacích mostíkov, možné ovládanie 4 jednosmerných motorov/2 krokových motorov cez I2C
4 až 10V
4x jednosmerný alebo 2x krokový motor

Technické parametre

Kompatibilné s Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit a ďalšími
Ovládač motora: IC DRV8833
Ovládač: IC PCA9634
Komunikačné rozhrania I2C štandardná adresa: 0x15
Špeciálne vlastnosti: Palubná konverzia napätia z "DC in" na 5 V alebo 3,3 V, výber I2C adries integrovaných obvodov ovládača pomocou spájkovacích mostíkov, možné ovládanie 4 jednosmerných motorov/2 krokových motorov cez I2C
Logická úroveň: 3,3 V (tolerancia 5 V)
Rozsah napätia pinu VM a vstupu "DC in": 4 - 10 V
Rozsah napätia motorov (DC & Stepper): 4 - 10 V
Spotreba prúdu Motory: jednosmerný prúd: max. 1,5 A na motor Krokovač: max. 1,5 A na mostík
Prevádzková teplota: -40 - +85 °C
Maximálny prúdový výstup integrovaného meniča napätia: 1 A (maximálna hodnota, ktorú možno použiť na napájanie mikrokontrolérov alebo jednodoskových počítačov)

Druh obalu: Piece

Kategória výrobku: hnacie člen motora

Vhodné pre: Arduino

Rozhranie: I²C

Min. prevádzkové napätie: 4 V

Prevádzkové napätie max.: 10 V

Výstupné napätie (max.): 10 V

Výstupné napätie (min.): 4 V

Vhodný pre: Raspberry Pi®

Typ nástroja: hnací člen motoru

V: 14 mm

Dĺžka: 47 mm

Šírka: 57 mm

Počet výstupov: 4 x

Hmotnosť: 18 g

Vhodné pre: Raspberry Pi® Pico

Na stiahnutie

Datasheet

Datasheet 2890404 Joy-it SBC-MotoDriver3 hnacie člen motora 1 ks Vhodné pre: Raspberry Pi® Pico

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2890404 Joy-it SBC-MotoDriver3 hnacie člen motora 1 ks Vhodné pre: Raspberry Pi® Pico

Popis

Pomocou MotoDriver3 máte možnosť ovládať a napájať až štyri jednosmerné motory alebo dva krokové motory. Pripojené motory sú riadené cez čip PCA9634, ktorý poskytuje rozhranie I2C. MotoDriver3 ponúka integrovanú konverziu napätia, ktorá umožňuje poskytnúť nastaviteľné napätie 3,3 V alebo 5 V pre mikrokontroléry a vybrané jednodoskové počítače. Na tento účel je na vstup "DC in" pripojený iba zdroj napätia. Vďaka MotoDriver3 nie sú potrebné ďalšie napájacie zdroje pre motory ani použitie veľkého množstva káblov. Rozširujúca doska umožňuje presné ovládanie motorov s konštantným napätím v rozsahu 4V až 10V.
