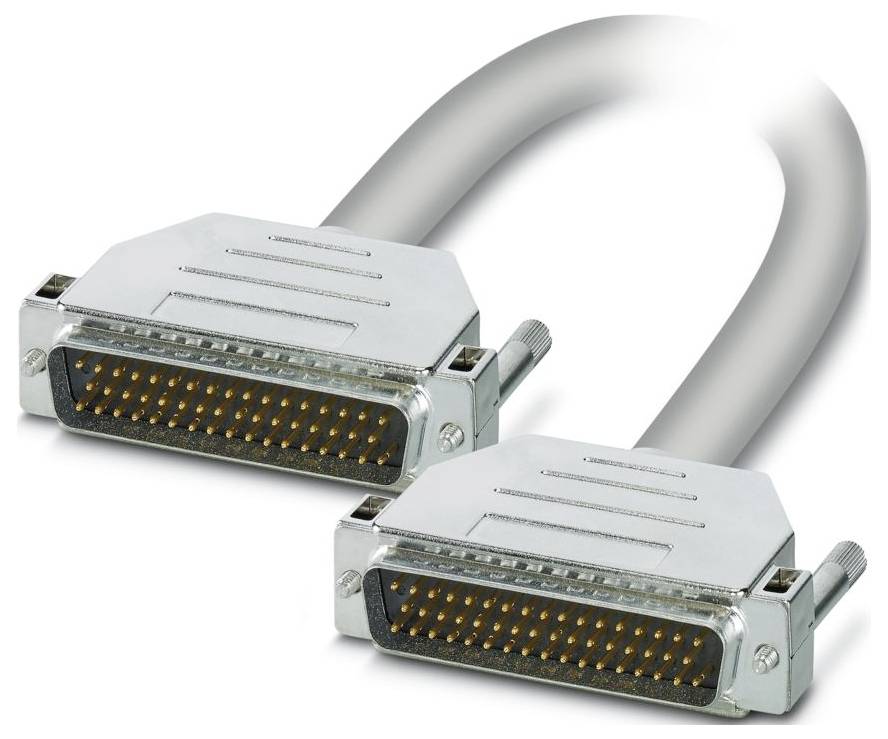

kábel CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
1 m
Pripojenie
D-Sub kolíková lišta
Počet kontaktov
50
Číslo výrobcu
2305693
Datasheety: (PDF)
Počet
Celkom (109,75 € / kus)
109,75 €
bez DPH.
Doprava zadarmo
Technické parametre
- Počet pólov: 50
- Typ pripojenia: D-SUB konektor
- Závit skrutky: UNC 4-40
- Uťahovací moment: 0,2 Nm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 12,40 mm ±0,5 mm
- Sieťový modul: 2,77 mm
- Pripojenie podľa normy: IEC 60807-2; DIN 41652
- Vonkajší plášť, materiál: Polotuhé PVC
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 1 m
- Prierez vodiča: 50 x 0,25 mm²
- Odpor vedenia: ≤ 80 Ω/km (pri 20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (pri 20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 2464/1061
- Tienené: áno
- Typ kábla: 50X0,25 [PVC]
- Konštrukcia vodiča signálneho kábla: 14 x 0,15 mm
- Signálny vodič AWG: 24
- Priemer drôtu vrátane izolácie: 1,2 mm ±0,05 mm
- Najmenší polomer ohybu, trvalo nainštalovaný: 106 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 200 mm
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie); UL VW-1; CSA FT-1
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 1
- Menovitý prevádzkový režim: 100 % ED
- Zásuvné cykly:> 200
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: nie
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný, tienený okrúhly kábel
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Prúd (na dráhu): ≤ 2 A (po rozvinutí, pozri zníženie výkonu)
- Farebný kód: Jednoduchý vodič: Farebný kód: Jednoduchý vodič
- biela: D-SUB50 (1) = D-SUB50 (1)
- hnedá: D-SUB50 (2) = D-SUB50 (2)
- zelená: D-SUB50 (3) = D-SUB50 (3)
- žltá: D-SUB50 (4) = D-SUB50 (4)
- sivá: D-SUB50 (5) = D-SUB50 (5)
- ružová: D-SUB50 (6) = D-SUB50 (6)
- modrá: D-SUB50 (7) = D-SUB50 (7)
- červená: D-SUB50 (8) = D-SUB50 (8)
- čierna: D-SUB50 (9) = D-SUB50 (9)
- 50x0,25 [PVC]: 50x0,25 [PVC]
- fialová: D-SUB50 (10) = D-SUB50 (10)
- sivo-ružová: D-SUB50 (47) = D-SUB50 (47)
- červeno-modrá: D-SUB50 (12) = D-SUB50 (12)
- bielo-zelená: D-SUB50 (49) = D-SUB50 (49)
- hnedozelená: D-SUB50 (14) = D-SUB50 (14)
- bielo-žltá: D-SUB50 (15) = D-SUB50 (15)
- žltohnedá: D-SUB50 (16) = D-SUB50 (16)
- bielo-sivý: D-SUB50 (17) = D-SUB50 (17)
- sivohnedá: D-SUB50 (18) = D-SUB50 (18)
- bielo-ružová: D-SUB50 (19) = D-SUB50 (19)
- ružovo-hnedá: D-SUB50 (20) = D-SUB50 (20)
- bielo-modrá: D-SUB50 (21) = D-SUB50 (21)
- hnedomodrá: D-SUB50 (22) = D-SUB50 (22)
- bielo-červená: D-SUB50 (23) = D-SUB50 (23)
- hnedočervená: D-SUB50 (24) = D-SUB50 (24)
- bielo-čierna: D-SUB50 (25) = D-SUB50 (25)
- hnedočierna: D-SUB50 (26) = D-SUB50 (26)
- sivozelená: D-SUB50 (27) = D-SUB50 (27)
- žltosivá: D-SUB50 (28) = D-SUB50 (28)
- ružovo-zelená: D-SUB50 (29) = D-SUB50 (29)
- žlto-ružová: D-SUB50 (30) = D-SUB50 (30)
- zelenomodrá: D-SUB50 (31) = D-SUB50 (31)
- žlto-modrá: D-SUB50 (32) = D-SUB50 (32)
- zeleno-červená: D-SUB50 (33) = D-SUB50 (33)
- žltočervená: D-SUB50 (34) = D-SUB50 (34)
- zeleno-čierna: D-SUB50 (35) = D-SUB50 (35)
- žlto-čierna: D-SUB50 (36) = D-SUB50 (36)
- sivo-modrá: D-SUB50 (37) = D-SUB50 (37)
- ružovo-modrá: D-SUB50 (38) = D-SUB50 (38)
- sivočervená: D-SUB50 (39) = D-SUB50 (39)
- ružovo-červená: D-SUB50 (40) = D-SUB50 (40)
- sivo-čierna: D-SUB50 (41) = D-SUB50 (41)
- ružovo-čierna: D-SUB50 (42) = D-SUB50 (42)
- modro-čierna: D-SUB50 (43) = D-SUB50 (43)
- červeno-čierna: D-SUB50 (44) = D-SUB50 (44)
- bielo-hnedá: D-SUB50 (45) = D-SUB50 (45)
- žltozelená: D-SUB50 (46) = D-SUB50 (46)
- modro-červená: D-SUB50 (48) = D-SUB50 (48)
- zeleno-hnedá: D-SUB50 (50) = D-SUB50 (50)
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
1 m
- Pripojenie
D-Sub kolíková lišta
- Počet kontaktov
50
- Číslo výrobcu
2305693
- Obsah
1 ks
- Materiál
PVC
- Pólov
50
- Typ
CABLE-D50SUB/S/S/100/KONFEK/S
- Dĺžka
1 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3578849 kábel CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3578849 kábel CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Množstvo: 1 ks
Popis
Predmontovaný, tienený okrúhly kábel; Konektor 1: D-SUB konektor (1 x 50-pinový); Konektor 2: D-SUB konektor (1 x 50-pinový); Dĺžka kábla: 1 m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
