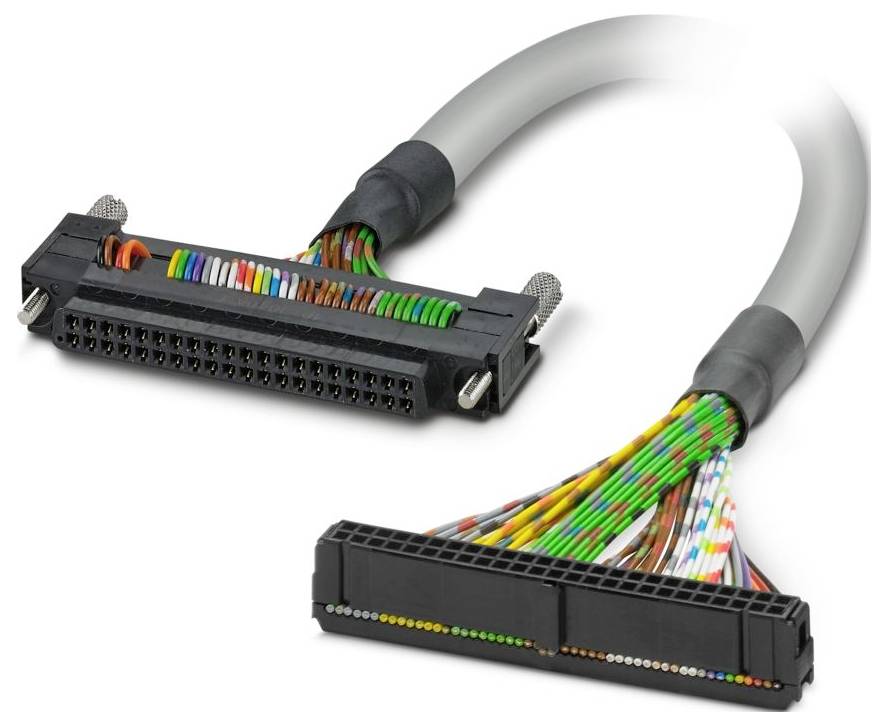

kábel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
2 m
Pripojenie
IDC-FLK zásuvková lišta
KONEKTOR
Počet kontaktov
40
Číslo výrobcu
2321651
Datasheety: (PDF)
70 Ks
Počet
Celkom (89,42 € / kus)
89,42 €
bez DPH.
Doprava zadarmo
Technické parametre
- Dizajn: FCN 367
- Počet pólov: 50
- Typ pripojenia: Zásuvka IDC/FLK
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP00
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 9,90 mm ±0,4 mm
- Rozmer rastru: 2,54 mm
- Pripojenie podľa normy: IEC 60603-13 (na základe)
- Vonkajší plášť, materiál: Polotuhé PVC
- Materiál vodiča: pocínované medené lanká
- Dĺžka kábla: 2 m
- Prierez kábla: 40x 0,14 mm²
- Odpor vedenia: ≤ 145 Ω/km (20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 2464/1061
- Tienené: nie
- Typ kábla: 40X0,14 [PVC]
- Štruktúra vodiča signálneho vedenia: 7x 0,16 mm
- Signálny vodič AWG: 26
- Priemer drôtu vrátane izolácie: 1 mm ±0,03 mm
- Minimálny polomer ohybu, trvalo nainštalovaný: 82 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 155 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 5000 (s polomerom ≥ 15x vonkajší priemer)
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie); UL VW-1; CSA FT-1
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 1
- Menovitý prevádzkový režim: 100 % ED
- Zásuvné cykly:> 50
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: nie
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný okrúhly kábel
- Zodpovedajúca I/O karta: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX DD0 6402K; BMX DDM 3202K
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Farebný kód: Jednoduchý vodič: Farebný kód: Jednoduchý vodič
- biela: Fujitsu40 (B5) = IDC/FLK50 (41)
- hnedá: Fujitsu40 (B1) = IDC/FLK50 (37)
- zelená: Fujitsu40 (B3) = IDC/FLK50 (45)
- žltá: Fujitsu40 (A3) = IDC/FLK50 (46)
- sivá: Fujitsu40 (A5) = IDC/FLK50 (42)
- modrá: Fujitsu40 (A4) = IDC/FLK50 (44)
- červená: Fujitsu40 (A2) = IDC/FLK50 (35)
- čierna: Fujitsu40 (A1) = IDC/FLK50 (47)
- fialová: Fujitsu40 (B4) = IDC/FLK50 (43)
- bielo-zelená: Fujitsu40 (B8) = IDC/FLK50 (31)
- hnedozelená: Fujitsu40 (B12) = IDC/FLK50 (1)
- bielo-žltá: Fujitsu40 (A8) = IDC/FLK50 (32)
- žltohnedá: Fujitsu40 (B19) = IDC/FLK50 (5)
- bielo-sivá: Fujitsu40 (A10) = IDC/FLK50 (28)
- bielo-modrá: Fujitsu40 (A9) = IDC/FLK50 (30)
- hnedomodrá: Fujitsu40 (A13) = IDC/FLK50 (22)
- bielo-červená: Fujitsu40 (A7) = IDC/FLK50 (34)
- hnedočervená: Fujitsu40 (A11) = IDC/FLK50 (23)
- bielo-čierna: Fujitsu40 (A6) = IDC/FLK50 (40)
- hnedočierna: Fujitsu40 (B10) = IDC/FLK50 (27)
- zelenomodrá: Fujitsu40 (A17) = IDC/FLK50 (10)
- zeleno-červená: Fujitsu40 (A16) = IDC/FLK50 (16)
- žltočervená: Fujitsu40 (A20) = IDC/FLK50 (4)
- zeleno-čierna: Fujitsu40 (A15) = IDC/FLK50 (18)
- žlto-čierna: Fujitsu40 (A19) = IDC/FLK50 (6)
- bielo-hnedá: Fujitsu40 (B6) = IDC/FLK50 (39)
- zeleno-hnedá: Fujitsu40 (B15) = IDC/FLK50 (17)
- oranžová: Fujitsu40 (B2) = IDC/FLK50 (25)
- zeleno-biela: Fujitsu40 (B18) = IDC/FLK50 (7)
- zeleno-oranžová: Fujitsu40 (B16) = IDC/FLK50 (15)
- Prevedenie kábla: Kábel pre jeden modul
- Prúd (na dráhu, 50 °C): ≤ 1 A (po odvinutí, pozri zníženie výkonu)
- Prúd (na dráhu, 70 °C): ≤ 0,6 A (v rozvinutom stave, pozri Zníženie výkonu)
- Podporovaný ovládač: SCHNEIDER ELECTRIC Modicon M340: Podporovaný ovládač: SCHNEIDER ELECTRIC Modicon M340
- 40x0,14 [PVC]: 40x0,14 [PVC]
- bielo-oranžová: Fujitsu40 (B7) = IDC/FLK50 (33)
- bielo-fialová: Fujitsu40 (B9) = IDC/FLK50 (29)
- hnedooranžová: Fujitsu40 (B11) = IDC/FLK50 (13)
- hnedožltá: Fujitsu40 (A12) = IDC/FLK50 (11)
- hnedofialová: Fujitsu40 (B13) = IDC/FLK50 (21)
- hnedosivá: Fujitsu40 (A14) = IDC/FLK50 (20)
- hnedo-biela: Fujitsu40 (B14) = IDC/FLK50 (19)
- zeleno-fialová: Fujitsu40 (B17) = IDC/FLK50 (9)
- zelenosivá: Fujitsu40 (A18) = IDC/FLK50 (8)
- žltooranžová: Fujitsu40 (B20) = IDC/FLK50 (3)
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
2 m
- Pripojenie
IDC-FLK zásuvková lišta
KONEKTOR
- Počet kontaktov
40
- Číslo výrobcu
2321651
- Obsah
1 ks
- Materiál
PVC
- Pólov
40
- Typ
CABLE-FCN40/1X50/ 2,0M/M340
- Dĺžka
2 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579048 kábel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579048 kábel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Množstvo: 1 ks
Popis
Predmontovaný okrúhly kábel; Riadiaca jednotka: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Konektor 1: Konektor Fujitsu (1 x 40-pinový); Konektor 2: Zásuvka IDC/FLK (1 x 50-pinová); Dĺžka kábla: 2 m
