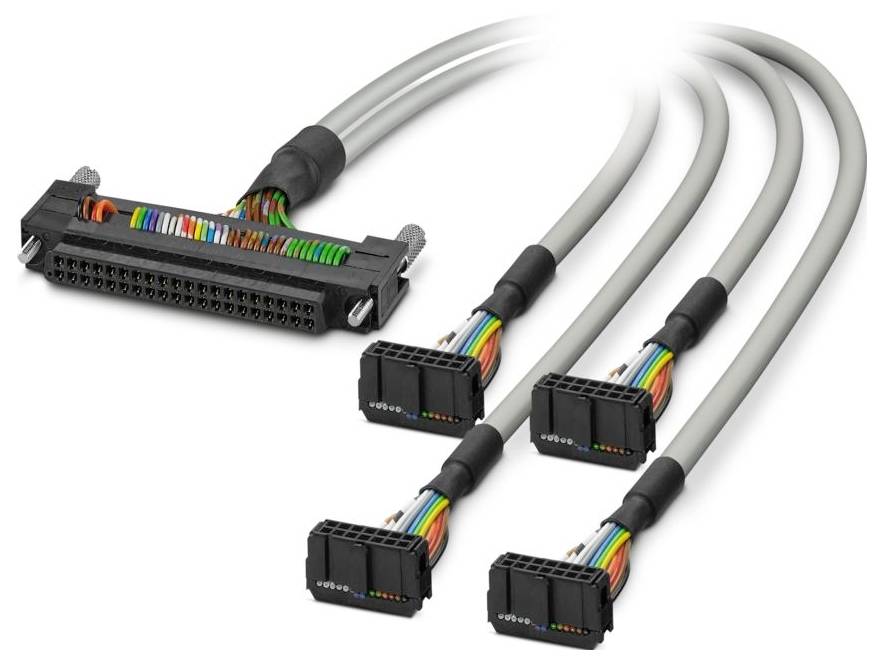

kábel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
2 m
Pripojenie
IDC-FLK zásuvková lišta
KONEKTOR
Počet kontaktov
10
Číslo výrobcu
2321732
Datasheety: (PDF)
Počet
Celkom (142,27 € / kus)
142,27 €
bez DPH.
Doprava zadarmo
Technické parametre
- Dizajn: FCN 367
- Počet pólov: 14
- Typ pripojenia: Zásuvka IDC/FLK
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP00
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 6,10 mm ±0,4 mm
- Rozmer rastru: 2,54 mm
- Pripojenie podľa normy: IEC 60603-13 (na základe)
- Vonkajší plášť, materiál: Polotuhé PVC
- Materiál vodiča: pocínované medené lanká
- Dĺžka kábla: 2 m
- Prierez vodiča: 10 x 0,14 mm²
- Odpor vedenia: ≤ 145 Ω/km (20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 2464/1061
- Tienené: nie
- Typ kábla: 10X0,14 [PVC]
- Štruktúra vodiča signálneho vedenia: 7x 0,16 mm
- Signálny vodič AWG: 26
- Priemer drôtu vrátane izolácie: 1 mm ±0,03 mm
- Najmenší polomer ohybu, trvalo nainštalovaný: 52 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 98 mm
- Dynamická únosnosť (ohyb): Maximálny počet ohybových cyklov: 5000
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie); UL VW-1; CSA FT-1
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 4
- Menovitý prevádzkový režim: 100 % ED
- Zásuvné cykly:> 50
- Bez halogénov: nie
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný okrúhly kábel
- Zodpovedajúca I/O karta: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX DD0 6402K; BMX DDM 3202K
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Farebný kód: Jednoduchý vodič: Farebný kód: Jednoduchý vodič
- biela: X1 (A1) = X5 (10)
- hnedá: X1 (A6) = X5 (2)
- zelená: X1 (A4) = X5 (6)
- žltá: X1 (B4) = X5 (5)
- sivá: X1 (B1) = X5 (9)
- modrá: X1 (B3) = X5 (7)
- červená: X1 (B5) = X5 (3)
- čierna: X1 (B6) = X5 (1)
- fialová: X1 (A3) = X5 (8)
- oranžová: X1 (A5) = X5 (4)
- Konfigurácia kábla: Rozdelený kábel pre štyri moduly
- Prúd (na dráhu, 50 °C): ≤ 1 A (po odvinutí, pozri zníženie výkonu)
- Prúd (na dráhu, 70 °C): ≤ 0,6 A (v rozvinutom stave, pozri Zníženie výkonu)
- Podporovaný ovládač: SCHNEIDER ELECTRIC Modicon M340: Podporovaný ovládač: SCHNEIDER ELECTRIC Modicon M340
- 10x0,14 [PVC]: 10x0,14 [PVC]
- X1: X1
- X2 ... X5: X2 ... X5
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
2 m
- Pripojenie
IDC-FLK zásuvková lišta
KONEKTOR
- Počet kontaktov
10
- Číslo výrobcu
2321732
- Obsah
1 ks
- Materiál
PVC
- Pólov
10
- Typ
CABLE-FCN40/4X14/ 2,0M/M340
- Dĺžka
2 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579073 kábel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579073 kábel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Množstvo: 1 ks
Popis
Predmontovaný okrúhly kábel; Riadiaca jednotka: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Konektor 1: Konektor Fujitsu (1 x 40-pinový); Konektor 2: Zásuvka IDC/FLK (4 x 14-pinová); Dĺžka kábla: 2 m
