kábel FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
1.2 m
Pripojenie
IDC-FLK zásuvková lišta
Počet kontaktov
14
Číslo výrobcu
2299071
Datasheety: (PDF)
108 Ks
Počet
Celkom (34,95 € / kus)
34,95 €
bez DPH.
Technické parametre
- Počet pólov: 14
- Typ pripojenia: Zásuvka IDC/FLK
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP00
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Poznámka: Pletené tienenie je vedené na samostatný koniec kábla. Tento samostatný koniec kábla je dlhý približne 0,5 m (H05V-K 1 mm², čierny).
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 6,70 mm ±0,4 mm
- Rozmer rastru: 2,54 mm
- Pripojenie podľa normy: IEC 60603-13 (na základe)
- Vonkajší plášť, materiál: Polotuhé PVC
- Materiál vodiča: pocínované medené lanká
- Dĺžka kábla: 1,2 m
- Prierez vodiča: 14 x 0,14 mm²
- Odpor vedenia: ≤ 145 Ω/km (20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 2464/1061
- Tienené: áno
- Typ kábla: 14X0,14 [PVC]
- Štruktúra vodiča signálneho vedenia: 7x 0,16 mm
- Signálny vodič AWG: 26
- Priemer drôtu vrátane izolácie: 1 mm ±0,03 mm
- Minimálny polomer ohybu, trvalo nainštalovaný: 71 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 128 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 5000 (s polomerom ≥ 15x vonkajší priemer)
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie); UL VW-1; CSA FT-1
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 1
- Menovitý prevádzkový režim: 100 % ED
- Zásuvné cykly:> 50
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: nie
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný, tienený okrúhly kábel
- Vhodná I/O karta: DDI 353; DDI 853; DAI 453; DDO 353
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Podporovaný ovládač: SIEMENS S7-1500: Podporovaný ovládač: SIEMENS S7-1500
- Podporovaný ovládač: SIEMENS S7-300 / ET 200 M: Podporovaný ovládač: SIEMENS S7-300 / ET 200 M
- Podporovaný ovládač: HONEYWELL Experion PKS C200: Podporovaný ovládač: HONEYWELL Experion PKS C200
- Podporované riadenie: ALLEN-BRADLEY ControlLogix: Podporované riadenie: ALLEN-BRADLEY ControlLogix
- Podporovaný ovládač: SCHNEIDER ELECTRIC Modicon TSX QUANTUM: Podporovaný ovládač: SCHNEIDER ELECTRIC Modicon TSX QUANTUM
- Prevedenie kábla: Kábel pre jeden modul
- Prúd (na dráhu, 50 °C): ≤ 1 A (po odvinutí, pozri zníženie výkonu)
- Prúd (na dráhu, 70 °C): ≤ 0,6 A (v rozvinutom stave, pozri Zníženie výkonu)
- 14X0,14 [PVC]: 14X0,14 [PVC]
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
1.2 m
- Pripojenie
IDC-FLK zásuvková lišta
- Počet kontaktov
14
- Číslo výrobcu
2299071
- Obsah
1 ks
- Materiál
PVC
- Pólov
14
- Typ
FLK 14/EZ-DR/ 120/KONFEK/S
- Dĺžka
1.2 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3578834 kábel FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3578834 kábel FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Množstvo: 1 ks
Popis

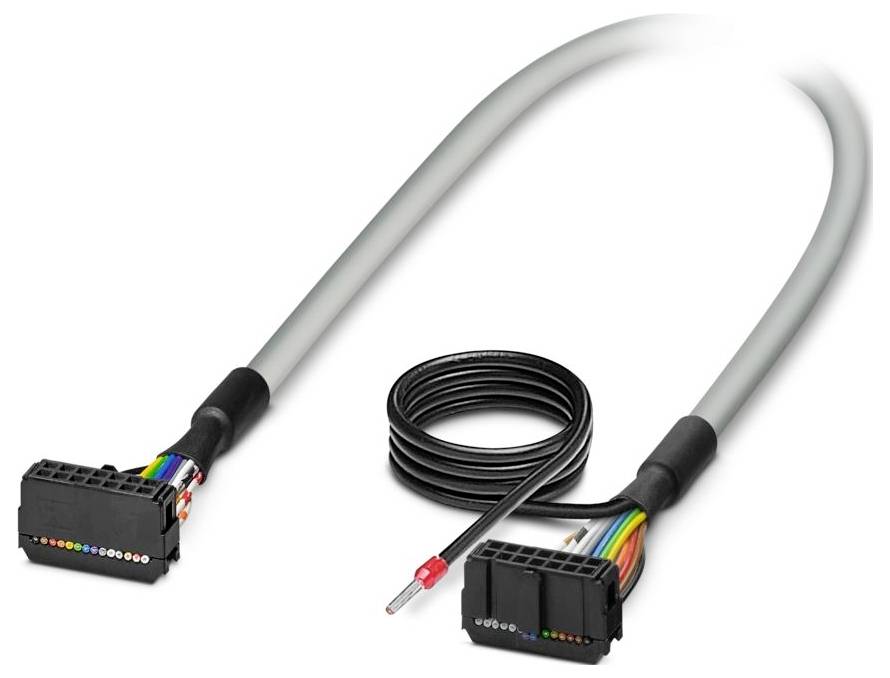

Predmontovaný, tienený okrúhly kábel; Konektor 1: Zásuvka IDC/FLK (1 x 14-pinová); Konektor 2: Zásuvka IDC/FLK (1 x 14-pinová) (Tienený opletenie je vedené na samostatnom konci kábla.); Dĺžka kábla: 1,2 m
