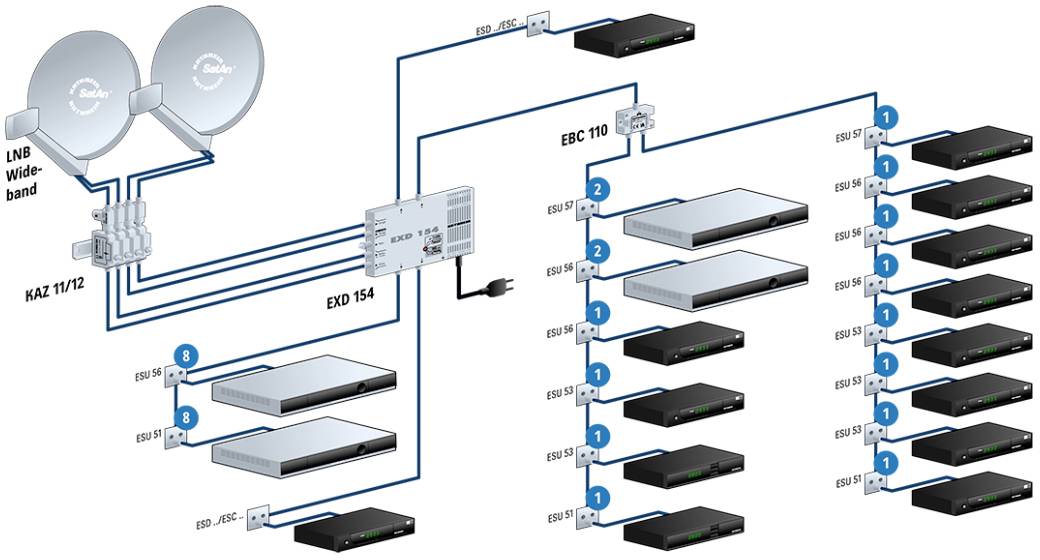

Diagram satelitného prijímacieho zariadenia s dvoma LNB, jednotkou EXD 154, jednotkou EBC 110 a niekoľkými pripojenými prijímačmi.

Perokresba/diagram

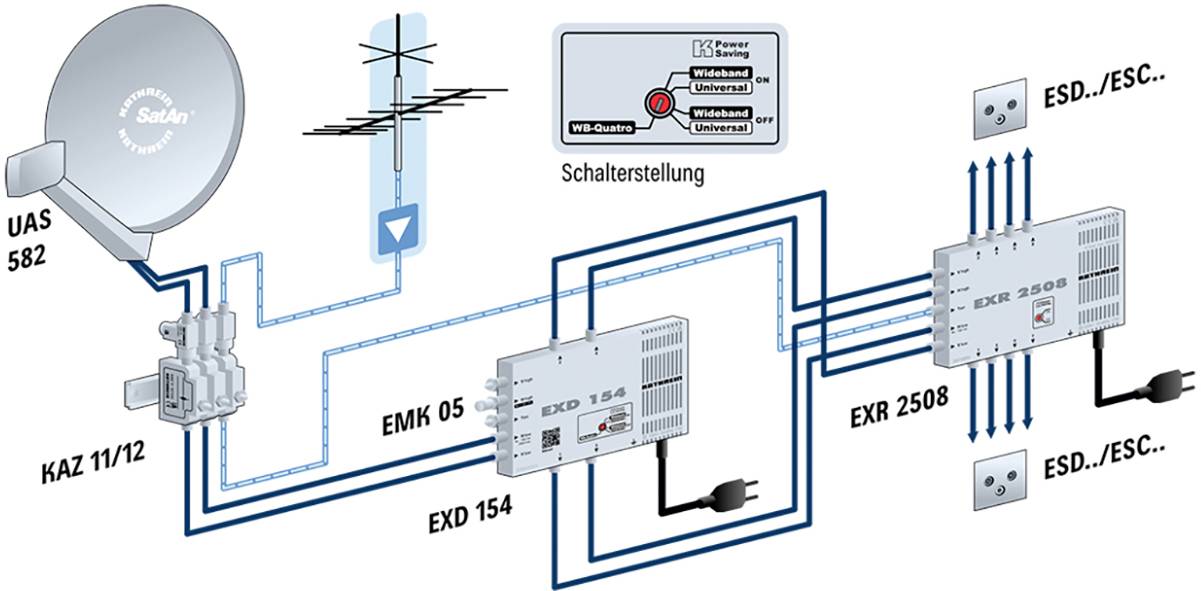

Satelitná anténna sústava: Schematické znázornenie satelitného systému. Zobrazené komponenty ako satelitná parabola, multispínač a káblové prepojenie.

1/2

Perokresba/diagram

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (267,48 € / kus)

267,48 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Multiprepínač Kathrein EXD 154

Hlavné benefity

Univerzálny multiprepínač s automatickým rozpoznaním prevádzkového režimu. Štandardný televízor alebo 16 prijímačov je možné prevádzkovať v jednom káblovom režime pri každom pripojení.
Všetky typy signalizácie sú podporované a automaticky rozpoznané: 14/18 V, 0/22 kHz (staršie), DiSEqCTM 1.0, štandardy pre jeden kábel podľa EN 50494, ako aj rozšírená sada príkazov podľa EN 50607 (SCD2 alebo JESS); Je tiež možné použiť PIN kódy v prevádzke s jedným káblom. Najnovšia technológia IC s celopásmovým snímaním zaisťuje najlepšiu kvalitu signálu. Vstupy sú širokopásmové a je možné ich prevádzkovať aj pomocou širokopásmového LNB (napr. UAS 582). Môže sa tak zaviesť systém viacerých listov; (Pre dva LNB musí televízor podporovať buď DiSEqCTM alebo štandard pre jeden kábel).
Integrovaný AGC (Automatic Gain Control) zaisťuje konštantnú výstupnú úroveň satelitných IF signálov a tým väčšiu rezervu v distribúcii.
Ak sú všetky televízory / prijímače vypnuté, viacprepínač už nepoužíva elektrinu. Ak je aktivovaná úspora energie Kathrein, vypne sa aj LNB.
Integrovaný napájací zdroj na napájanie LNB je vysoko efektívny a odolný voči skratu.
Širokopásmový režim na režim Quatro: Tu sa dva vstupy širokopásmového LNB natrvalo prevedú na štyri výstupy multiprepínača. Výstupy EXD 154 sa správajú ako Quatro LNB, takže je možné pripojiť ďalší štandardný multiprepínač.
Pre vnútornú inštaláciu
