Kathrein EXR 221 rozdeľovač satelitného signálu (Unicable II) Vstupy (viacnásobný spínač): 3 (2 SAT / 1 terestrický) Poč
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (126,01 € / kus)
126,01 €
bez DPH.
Doprava zadarmo

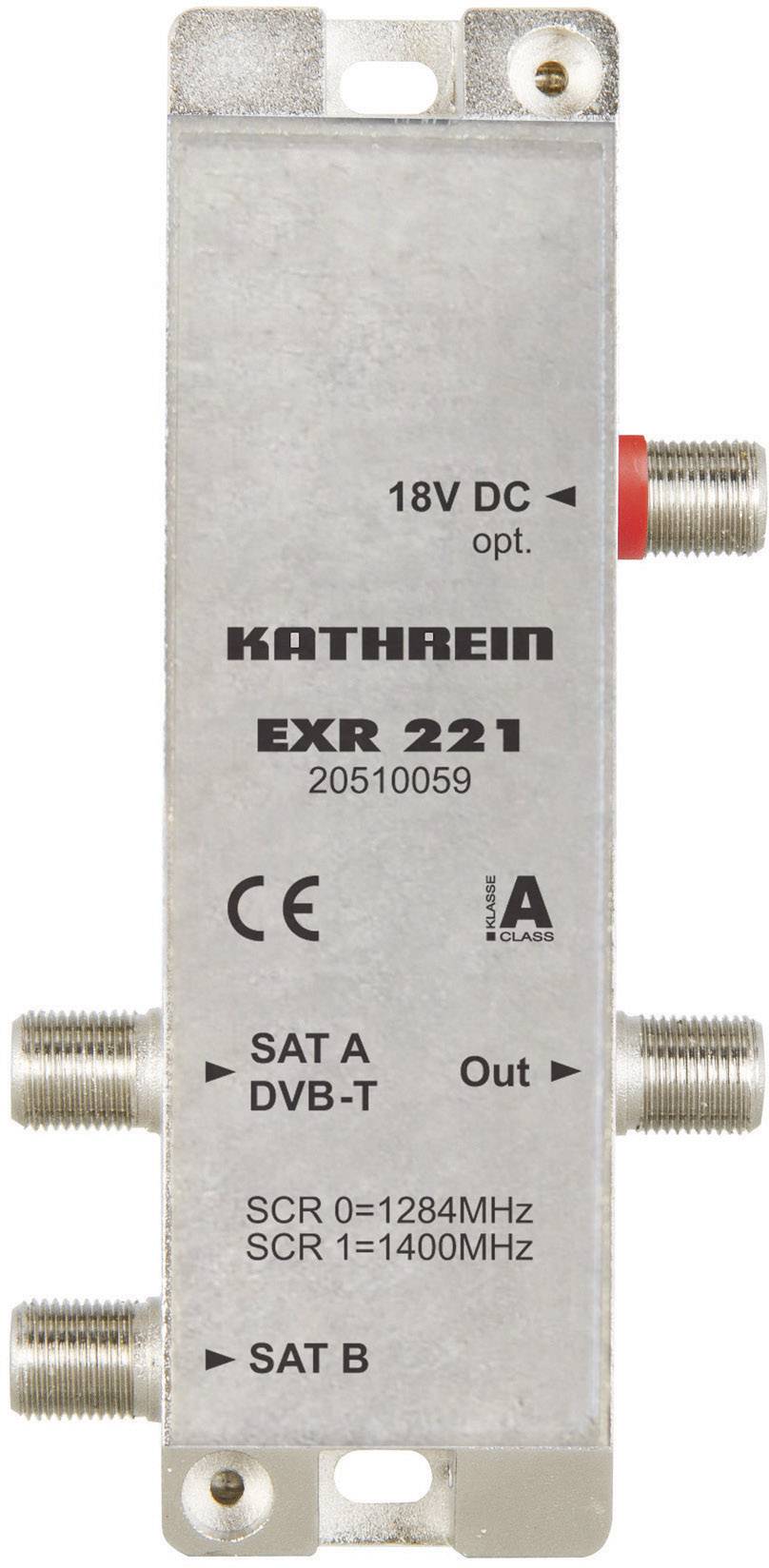

Kathrein EXR 221 jednokáblový multiprepínač 2 na 1x2
Technické parametre
- Pripojenia účastníkov: 1 x 2
- Vstupy: 1x pozemný / 2x satelitný IF
- Frekvenčný rozsah: 5-862 / 950-2150 MHz
- Strata pripojenia (pozemné) 1 / - dB
- Zisk pre účastnícku linku (Sat) - / 0 dB
- Oddelenie vstupov: - / 30 dB
- Prevádzková úroveň: - / 85 dBµV
- Frekvencia účastníka / adresa SCR Prijímač 1 / Prijímač 2: 1284/0 / 1400/1 MHz
- Perm. Napájacie napätie na výstupe účastníka: 12-14 V.
- Diaľkové napájacie napätie na vstupoch: 18,4 / 13,3 V.
- Max. Prúd diaľkového napájania (napájanie z prijímača): 80 mA
- Max. Prúd diaľkového napájania (napájanie z napájacej jednotky): 250 mA
- Prípustná teplota okolia: -20 až +55 ° C
- Pripojenie: F konektory
- Kategória výrobku
rozdeľovač satelitného signálu (Unicable II)
- Vstupy (viacnásobný spínač)
3 (2 SAT / 1 terestrický)
- Účastník
2
- Vhodný pre Quad-LNB
áno
- Vlastnosti
Quad-LNB
Standby
- Šírka
35 mm
- V
117 mm
- Hĺbka
23 mm
- Farba
viacfarebná
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 818395 Kathrein EXR 221 rozdeľovač satelitného signálu (Unicable II) Vstupy (viacnásobný spínač): 3 (2 SAT / 1 terestrický) Poč
Popis
Prevedenie
- - Jednokáblový mini multiprepínač na distribúciu digitálnych satelitných IF signálov (vrátane HDTV) a pozemských signálov prostredníctvom jedného kábla pre dvojitý prijímač alebo dva samostatné prijímače v rodinnej domácnosti - Žiadne obmedzenie rozmanitosti programov - Vysielajte kompletnú škálu programov až z dvoch družíc - Mini-prepínač s jedným káblom neobsahuje vlastnú spínaciu maticu. Pracuje sa preto na dvoch voľných spojeniach viacspínača (napr. EXR 2908) alebo na dvoch spojoch dvojitého alebo štvoritého napájacieho systému (napr. UAS 585) - jednokáblový mini viacspínač generuje riadenie a napájanie pripojeného multiprepínača alebo napájacieho systému vyžaduje 14/18 V a 22 kHz, ako aj príkazy DiSEqCTM z výstupného napätia prijímača - Ak sú všetky prijímače vypnuté, jednokáblový mini multiprepínač nevyžaduje žiadne napájanie - Existujú špeciálne tunerové moduly, tzv. SCR (Satellite Channel Router), integrovaný do jednokáblového mini multiprepínača na prevod na účastnícke frekvencie - Každému prijímaču je pridelená pevná účastnícka frekvencia (dvojitý prijímač vyžaduje dve účastnícke frekvencie) - Zodpovedá štandardu SCR pre jeden kábel podľa EN 50494, tj pripojené prijímače musia tiež vyhovovať tejto norme - možný je aj pozemský rozsah 5 862 MHz cez vstup A je možné vypnúť satelitný prijímač - Na prevádzku napájacieho systému s prúdom nad 80 mA alebo multispínačov s odberom prúdu viac ako 2 x 40 mA musí byť pripojený napájací zdroj NCF 18 (nie je súčasťou dodávky) do zásuvky označenej DC - Vhodné pre vnútornú inštaláciu
- Tento text bol preložený strojovo.
Rozsah dodávky
- Kathrein EXR221 jednokáblový multiprepínač 2 na 1x2
