KD Elektronik 151735 N/A svetlosivá

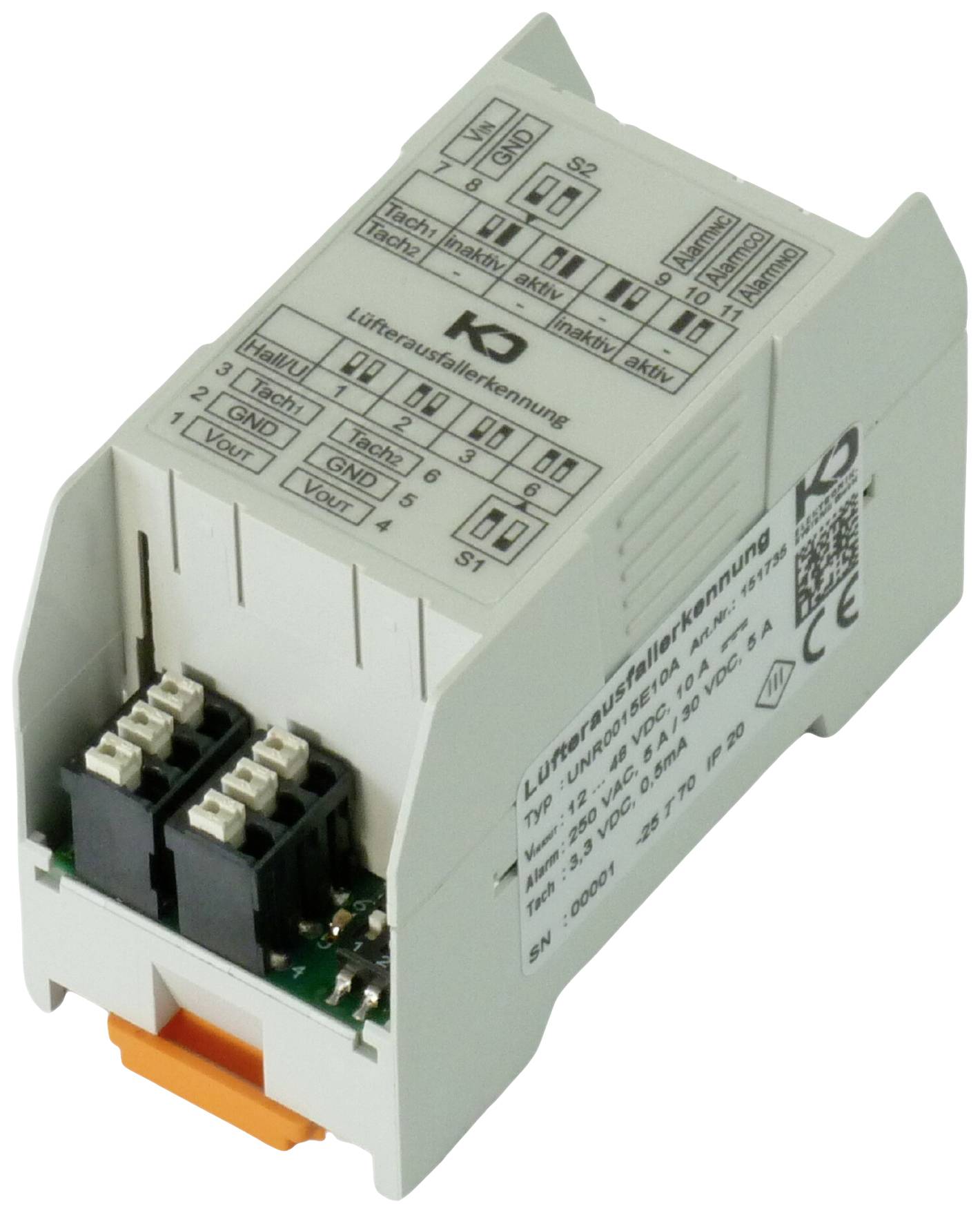

Detekcia zlyhania ventilátora sa používa na monitorovanie jedného alebo dvoch ventilátorov, ktoré majú Hallov výstup (tacho). Je možné monitorovať AC alebo DC ventilátory, pričom je možné priamo pripojiť DC ventilátory s odberom prúdu do 10 A (spolu 10 A pre dva ventilátory). Na tento účel sa napájacia prípojka modulu pripojí priamo na prípojky ventilátora. AC ventilátory musia byť dodané samostatne.

Prepínačom DIP S2 možno pre každé z dvoch pripojení ventilátora nastaviť, či je monitorovaný alebo nie. Počet Hallových impulzov na otáčku, ktorý závisí od typu ventilátora, je potrebné nastaviť pomocou ďalšieho DIP prepínača S1. Modul potom vypočíta otáčky zo signálu otáčkomera ventilátora a porovná ich s pevnou prahovou hodnotou. Modul hlási, že prahová hodnota nebola dosiahnutá cez alarmový kontakt a červenú LED, ktorá je prítomná na každom z dvoch pripojení ventilátora.

Alarmový kontakt (bezpotenciálový prepínací kontakt) je ovládaný tak, že je pri bezchybnej prevádzke pod napätím a pri poruche alebo výpadku prúdu vypadne. Chyba nastane, ak prahová hodnota rýchlosti na monitorovanom pripojení ventilátora je pod prahovou hodnotou rýchlosti aspoň 10 sekúnd. Ak chyba už neexistuje, kontakt alarmu sa resetuje. Monitorovanie ventilátorov sa aktivuje až 10 sekúnd po zapnutí napájacieho napätia. Poplachový kontakt je počas tohto času spustenia pod napätím.
