KS Tools 5165050, 516.5050, momentový kľúč, 520 - 1000 Nm

Dlhý, strieborný, valcovitý kovový nástroj s otvoreným horným koncom, ktorý pravdepodobne tvorí súčasť väčšieho zariadenia.

Strieborný, úzky, podlhovastý kovový konektor s malou páčkou hore.

Kovový podsedlový stĺpik bicykla s označeniami a nastavovacím mechanizmom pre úpravu výšky sedla.

Strieborná teleskopická sedlovka s vyznačenými výškovými stupnicami.

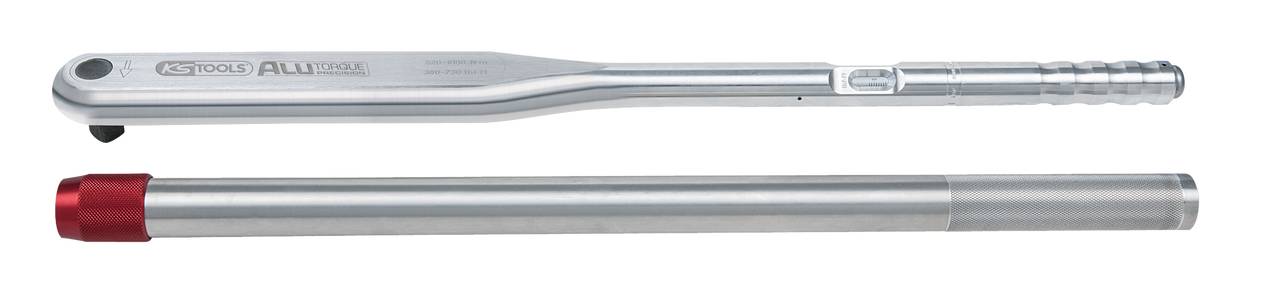

Vedľa seba ležia strieborný momentový kľúč a predlžovacia tyč. Kľúč má červenú rukoväť.

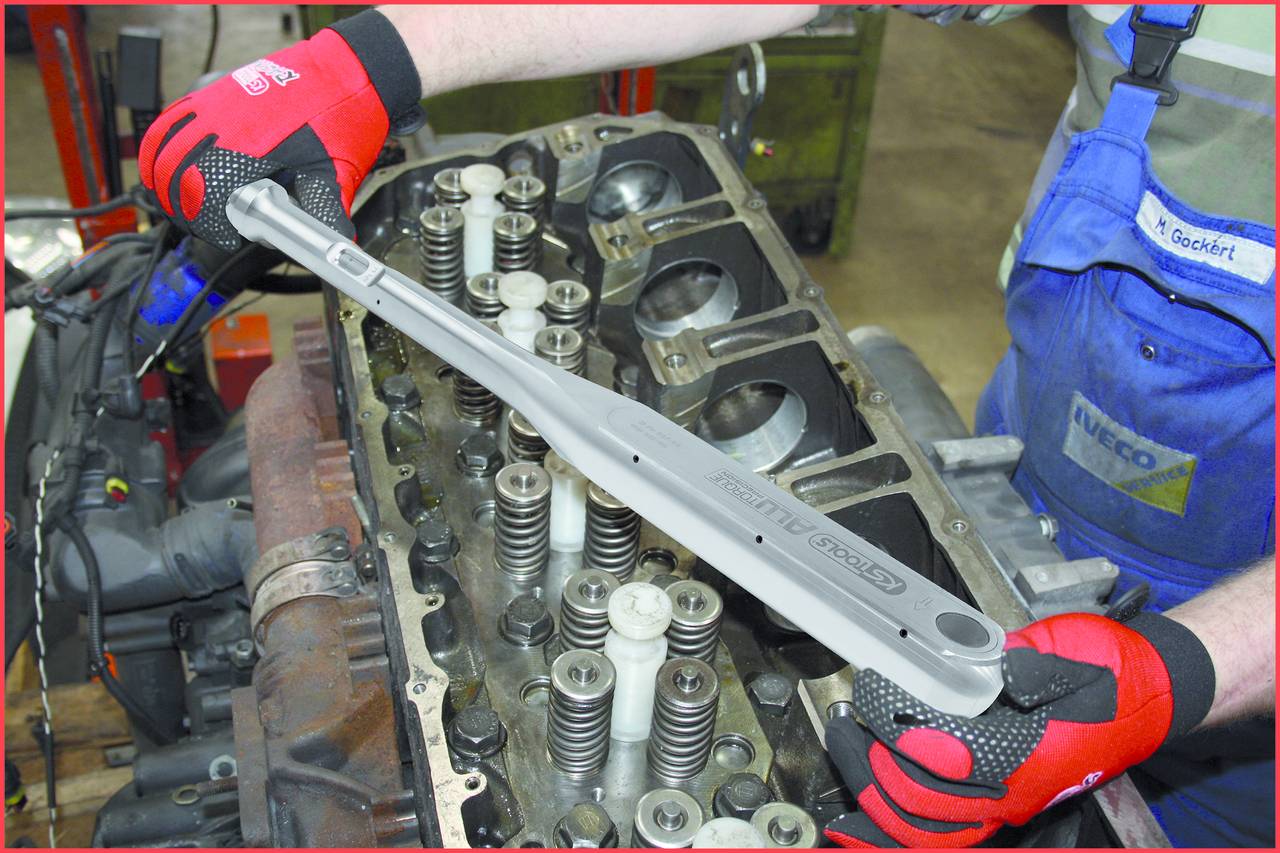

Osoba montuje motorový blok pomocou momentového kľúča. Ruky sú v červených rukaviciach. Viditeľné pracovné oblečenie a časti motora.

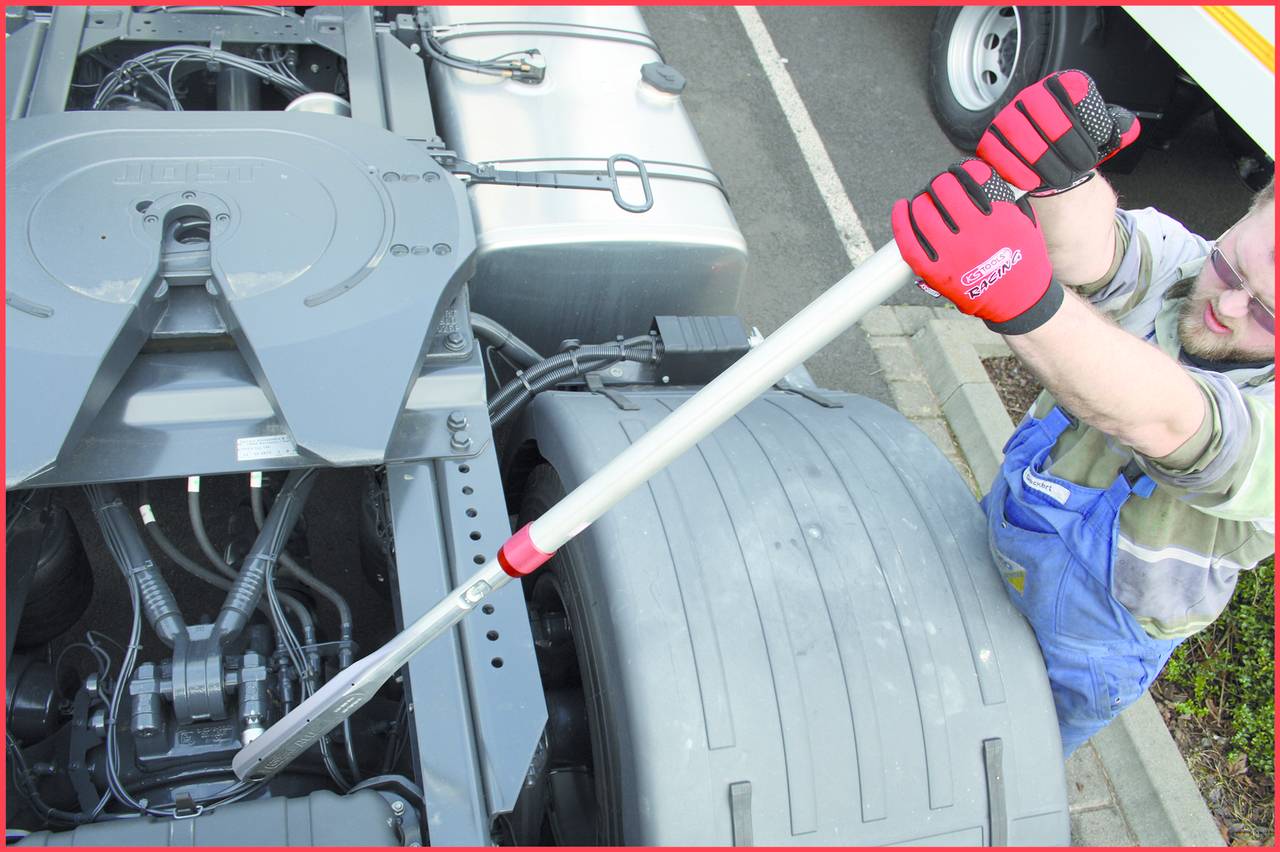

Mechanik kontroluje tlak v pneumatikách nákladného automobilu pomocou dlhého meracieho prístroja. Dôraz je kladený na použitie nástroja.

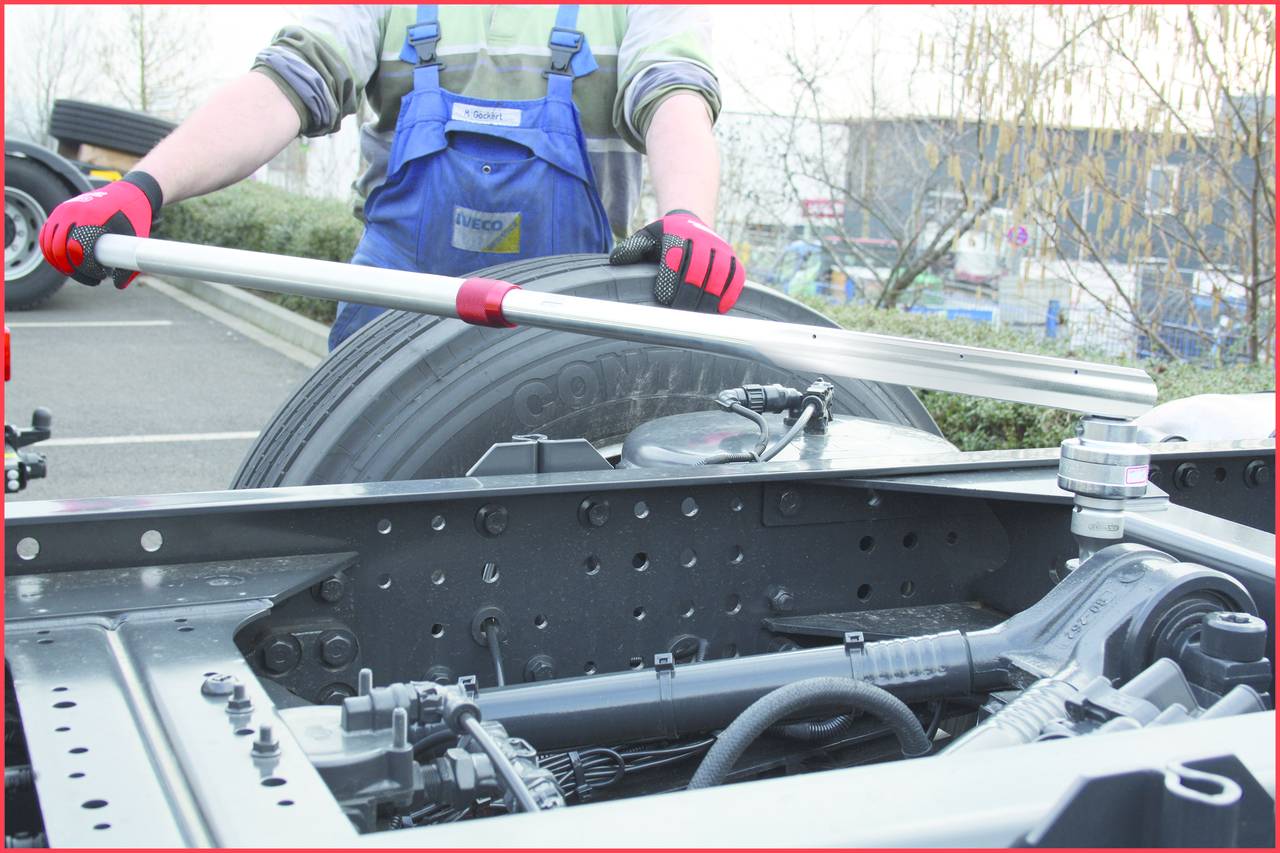

Osoba v modrom pracovnom oblečení používa dlhú tyč na montáž pneumatiky nákladného vozidla. V pozadí je priemyselné prostredie.

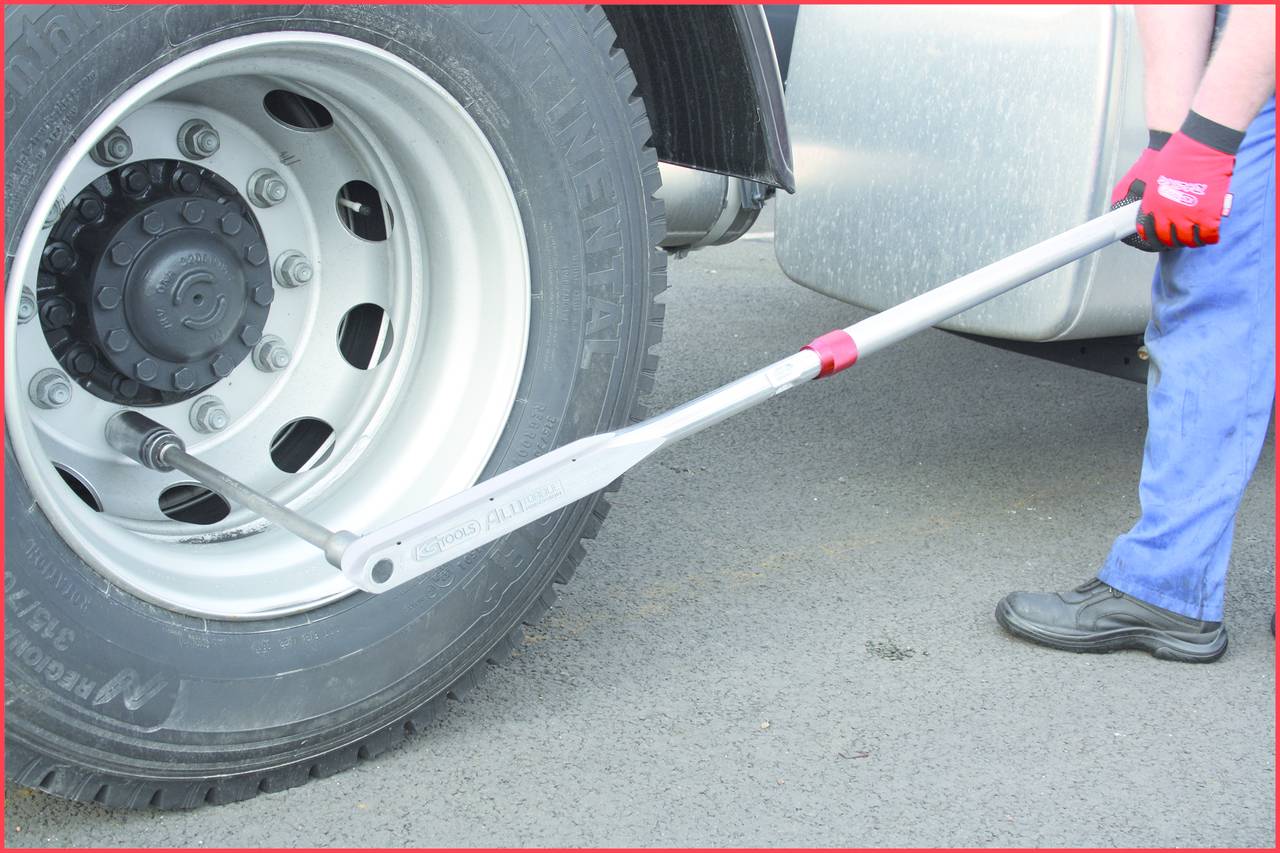

Osoba uťahuje maticu kolesa na veľkej pneumatike nákladného vozidla pomocou dlhého momentového kľúča, aby zabezpečila bezpečnosť.

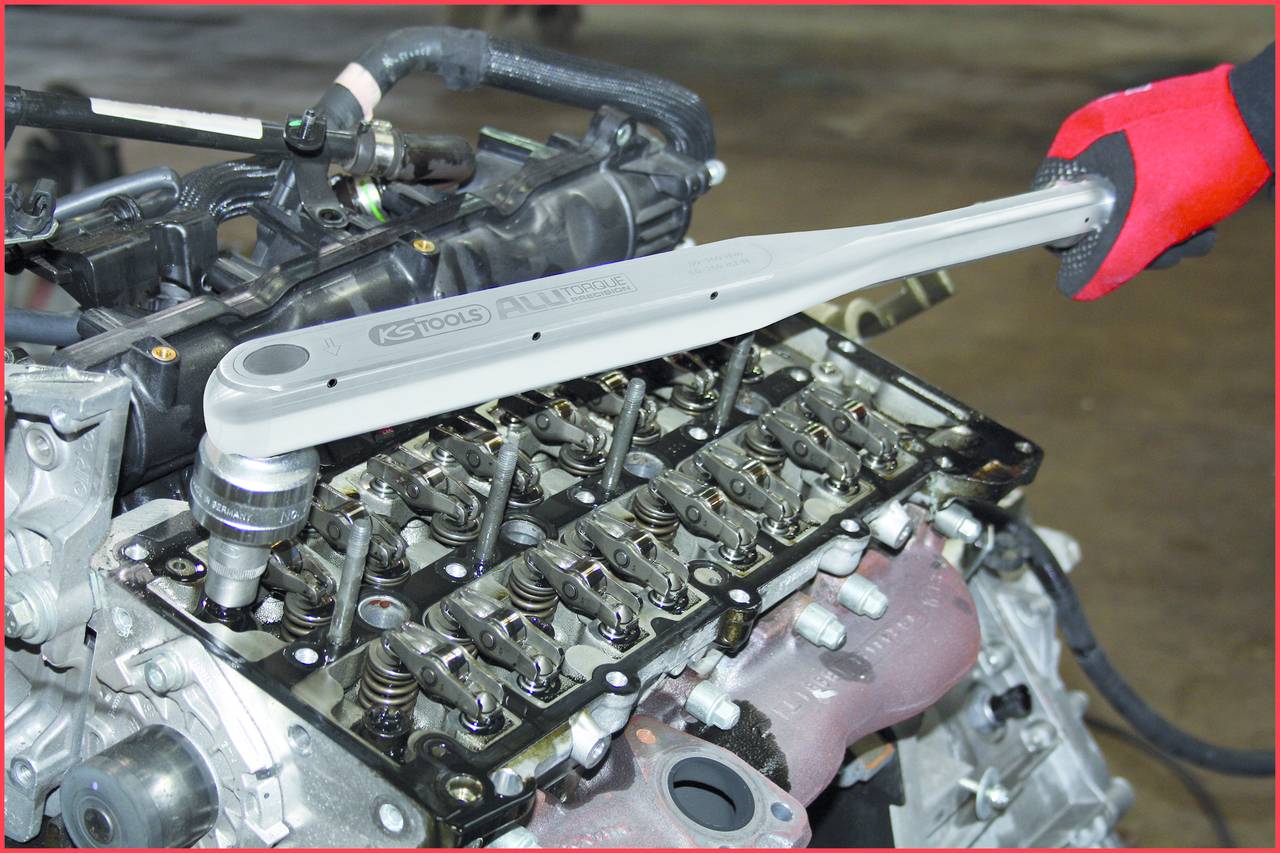

Osoba uťahuje ventily otvoreného motora pomocou momentového kľúča. Motorový blok je viditeľný v popredí.

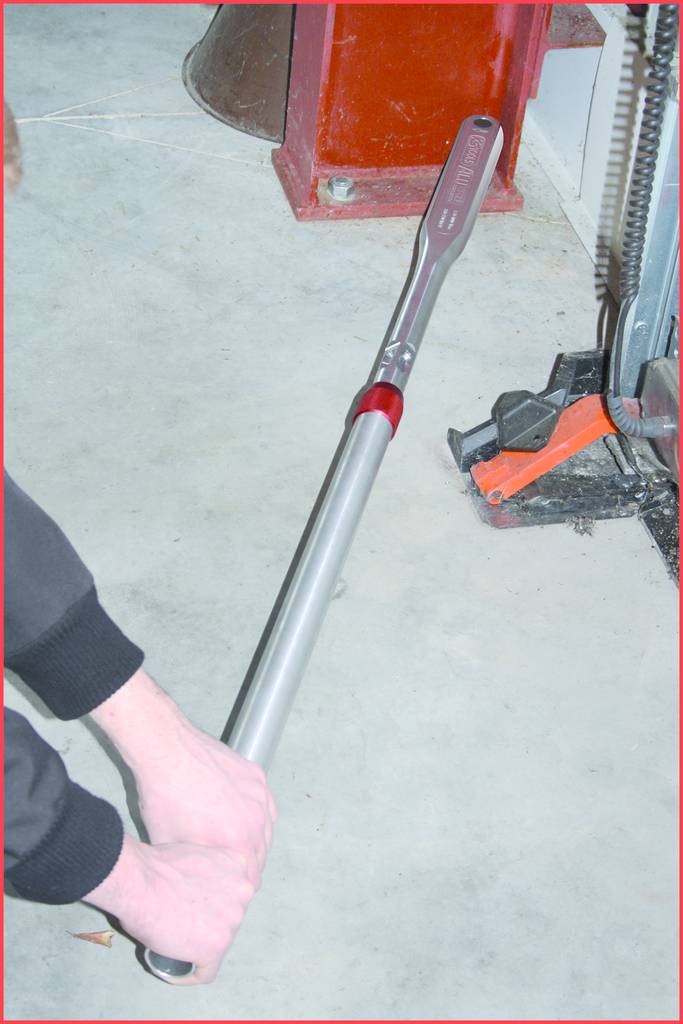

Osoba používa dlhý momentový kľúč na uvoľnenie alebo upevnenie niečoho. V pozadí je viditeľné červené zariadenie.

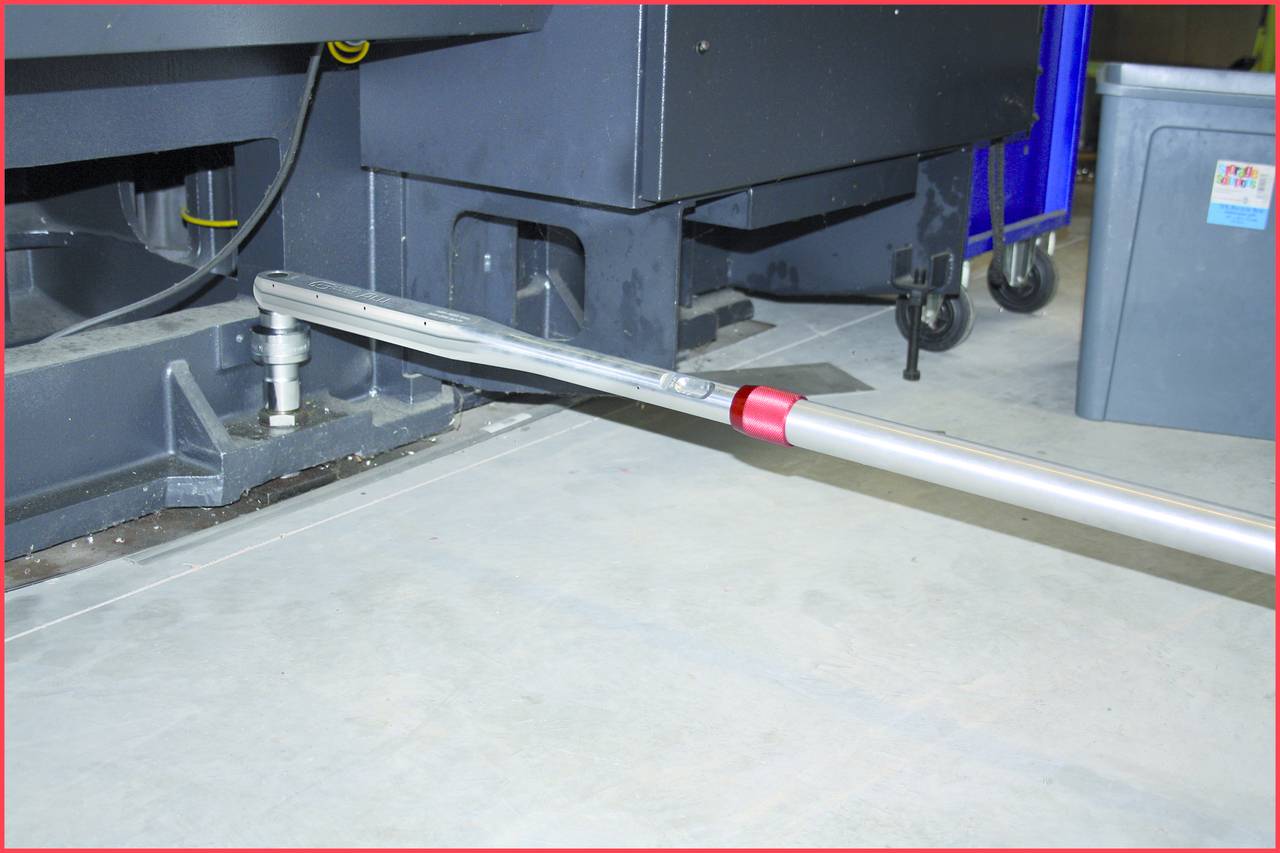

Kovová páka sa používa na zdvihnutie veľkého sivého strojového krytu. Podlaha je betónová.

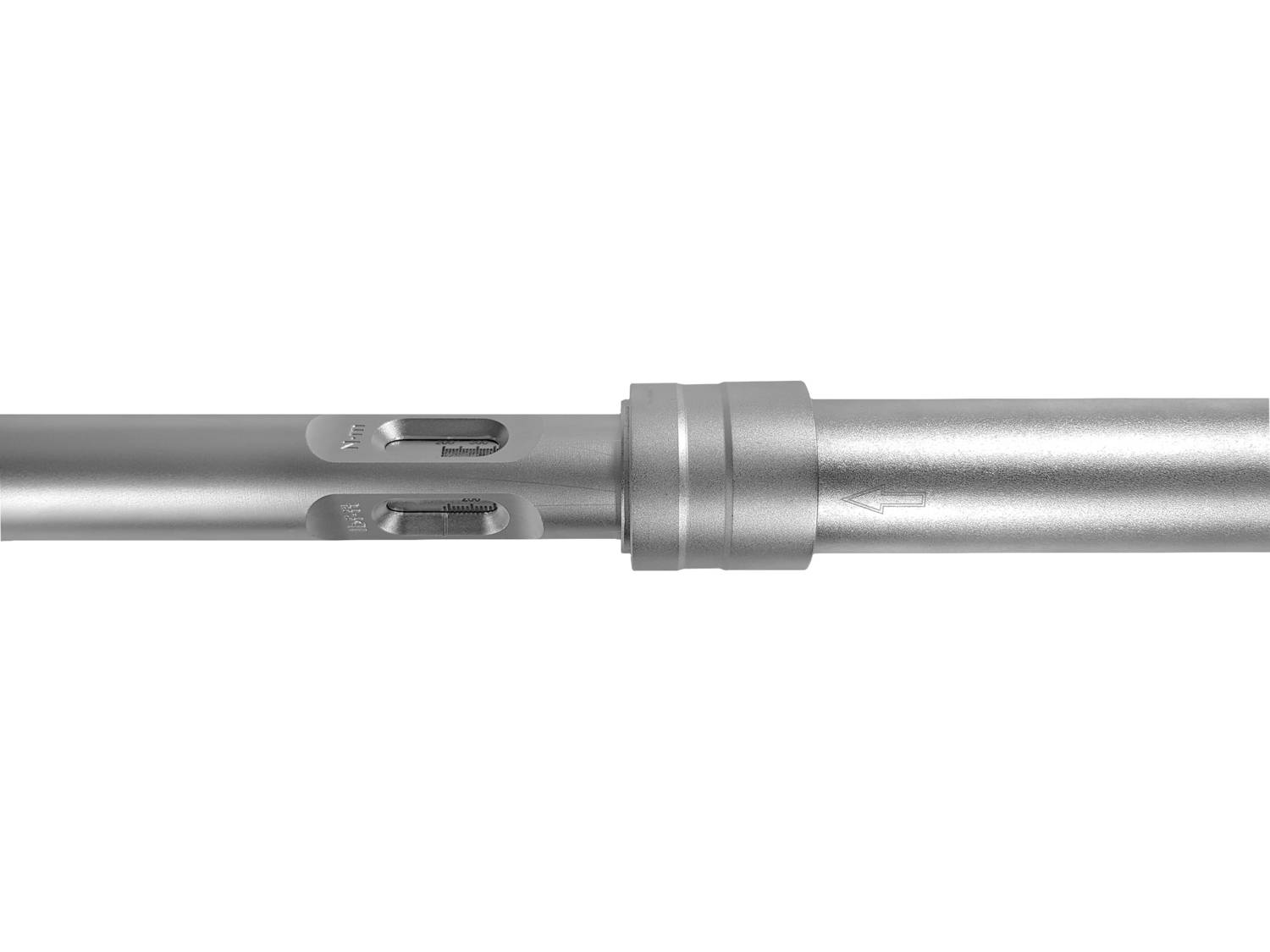

Strieborná kovová tyč s dvoma oválnymi výrezmi a kruhom v strede.

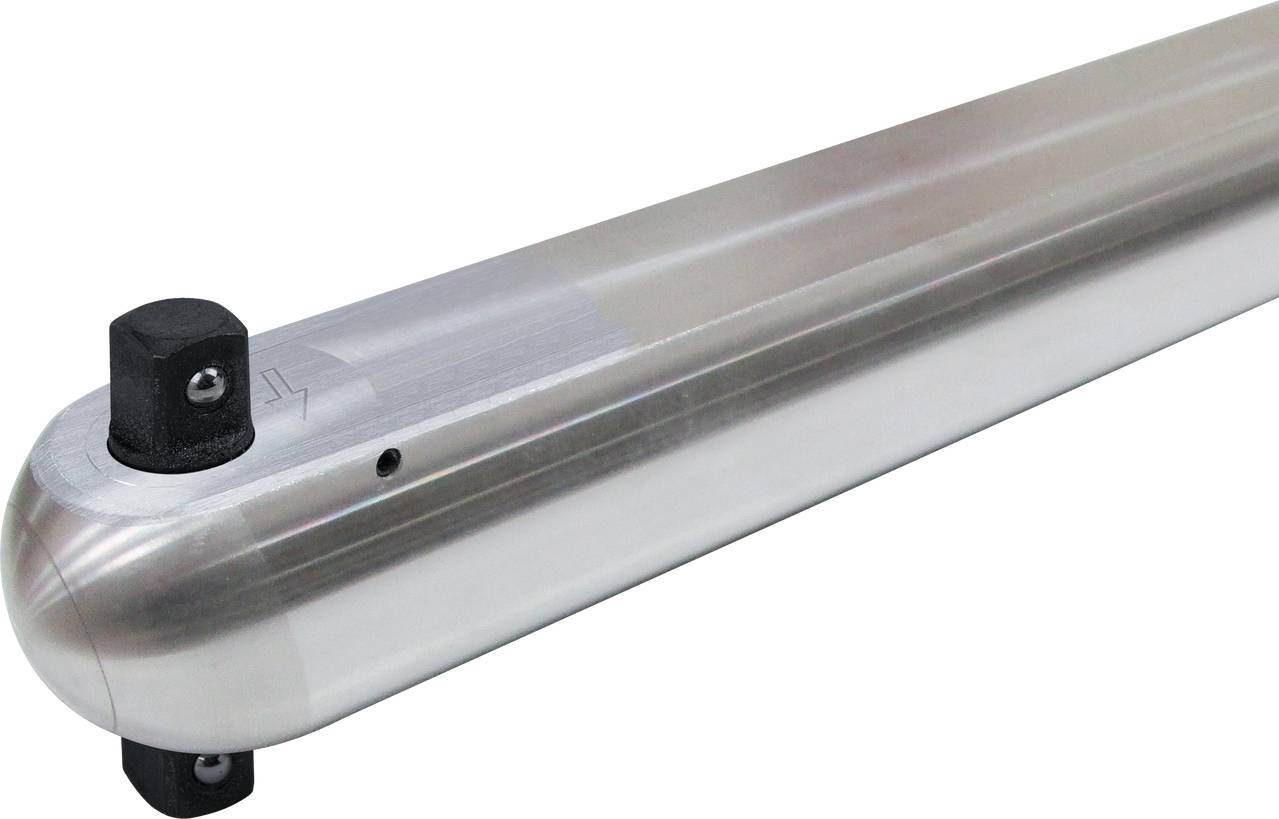

Strieborná kovová valcová tyč s čiernymi plastovými koncami, ležiaca horizontálne. Povrch je hladký a mierne lesklý.

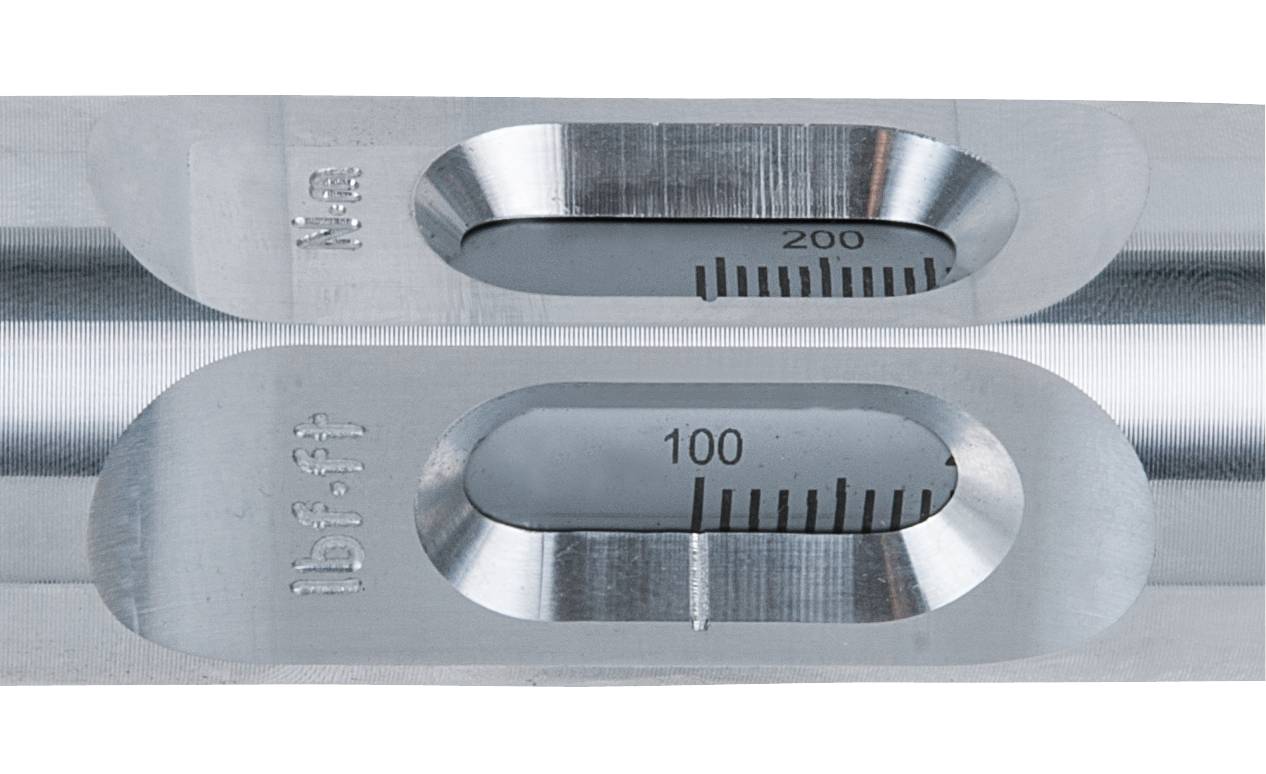

Nanometrový displej s dvoma stupnicami: horná stupnica ukazuje do 200, dolná do 100.

1/16

Doručenie: Po 14. 9.

1 Ks

Počet

Celkom (1 589,43 € / kus)

1 589,43 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Technické parametre

Hmotnosť [g]: 5600 g
Položka variantu : 516.5034
Norma: DIN 3120, ISO 1174
Štvorcový pohon v palcoch: 3/4"
Výška H: 35 mm
Rozsah použitia v Nm: 520-1000 Nm
Prevedenie: jednoramenná páka
Presnosť spúšťača: +/-3 %
Divízia Nm: 10
Použiteľný rozsah v lbf-ft: 380-730

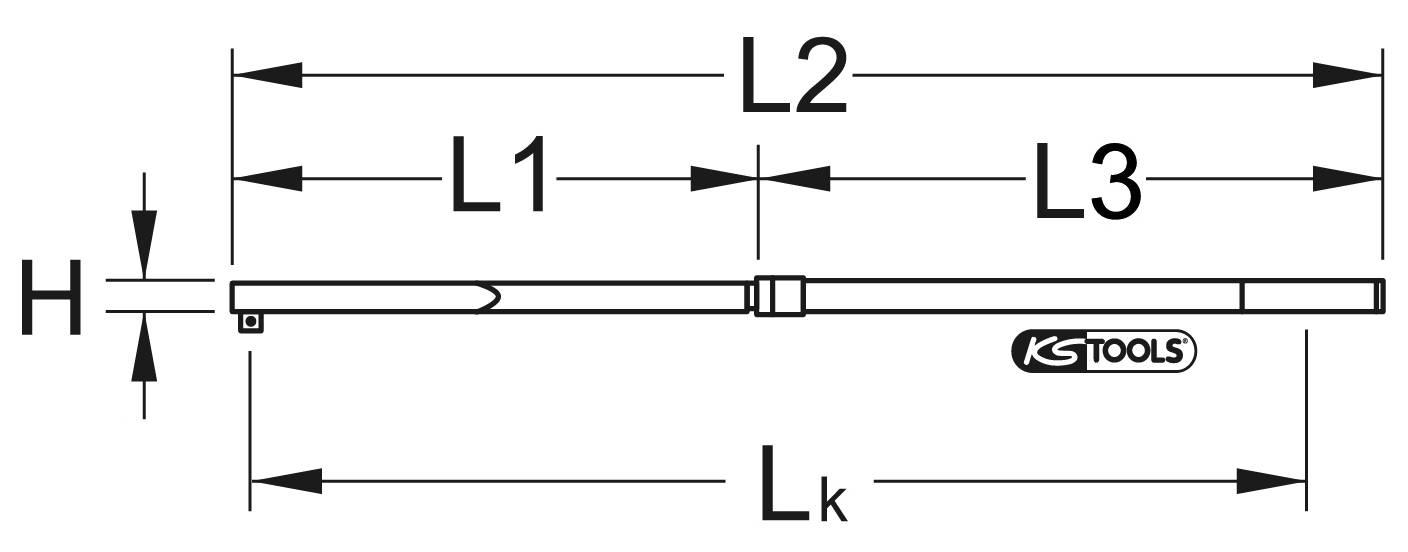

Dĺžka ramena Lk v mm: 1297
Divízia lbf•ft: 10
Celková dĺžka L1 v mm: 812 mm
Funkcia račne: nie
Rýchle uvoľnenie: nie
Štvorhranný pohon Variant: dvojitý štvorhran
Dĺžka dielu L2 v mm: 1413 mm
pasuje na rúrku/kolík: 516.5059
Dĺžka dielu L3 v mm: 762 mm

Kategória výrobku: momentový kľúč

Točivý moment (min.): 520 Nm

Točivý moment (max.): 1000 Nm

Dĺžka: 812 mm

Norma DIN: DIN 3120
DIN ISO 1174

Hmotnosť: 5600 g

V: 35 mm

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2686784 KS Tools 5165050, 516.5050, momentový kľúč, 520 - 1000 Nm

Popis

Presnosť spustenia: tolerancia ±3% od nastavenej hodnoty stupnice a lepšia
Použitie takmer vo všetkých oblastiach priemyselnej výroby
v závislosti od možnosti s funkciou rýchleho uvoľnenia tlačidla
v závislosti od možnosti s robustným západkovým mechanizmom
jednoduchá obsluha - rýchlejšie a bezpečnejšie uťahovanie momentom
Jednoduchý alebo dvojitý štvorec pre kontrolované pravé alebo ľavé uťahovanie
Dvojitá stupnica v Nm a lbf-ft alebo lbf-in pre presné nastavenie
zreteľne počuteľné a hmatateľné uvoľnenie krútiaceho momentu pomocou uvoľnenia na krátku dráhu
možnosť bezpečného uzamknutia
ergonomická a do ruky príjemná rukoväť
ľahký, robustný a veľmi vhodný do dielne
dlhá životnosť a dlhá životnosť
najvyššia presnosť a spoľahlivosť aj pri tvrdom nepretržitom používaní
Nastavenie krútiaceho momentu ovládaním kľukového mechanizmu v rukoväti
pohodlné nastavenie s tvarovaným nastaviteľným gombíkom na konci rukoväte
rozšíriteľné, aby sa znížilo pracovné zaťaženie používateľa
extrémne nízke opotrebenie vďaka redukcii sily pomocou pákového mechanizmu
Štvorhranný pohon podľa DIN 3120 - ISO 1174 s guľovým zámkom
individuálne sériové číslo pre jasnú identifikáciu produktu
vrátane kalibračného vyhlásenia o zhode podľa DIN EN ISO 6789:2017(E) - nadväznosť na národné normy
