Lumel B2 1000A/60mV bočník Merací prúd 1000 A Úbytok napätia 60 mV Odolnosť proti skratu 60 mV B2 1000A / 60 mV

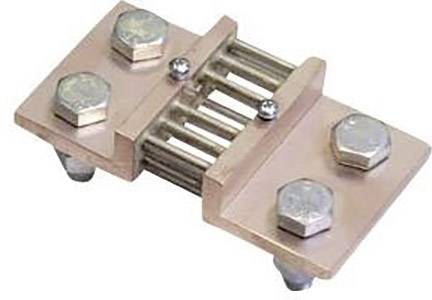

Medený prúdový zberač s kovovými tyčami a skrutkami na upevnenie, používaný v elektrických rozvodných systémoch.

Ilustračný obrázok

Rôzne elektrické medené spoje pozostávajúce z kovových dosiek a skrutiek vykazujú variácie v veľkosti a tvare.

1/2

Ilustračný obrázok

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

3 Ks

Počet

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

Už len 3 Ks skladom!

Nahlásiť právny incident

Technické parametre

Kategória výrobku: bočník

Merací prúd: 1000 A

Trieda presnosti: 0.2

Rozmer.: (d x š x v) 165 x 60 x 30 mm

Hmotnosť: 1.45 kg

Šírka: 60 mm

V: 30 mm

Dĺžka: 165 mm

Úbytok napätia: 60 mV

Typ: B2 1000A/60mV

Pripojenie: Skrutkovacie svorky

Konštrukcia: B

Spôsob upevnenia: Skrutky

Pripojenie: Skrutkovacie svorky

Na stiahnutie

Datasheet

Datasheet 1562747 Lumel B2 1000A/60mV bočník Merací prúd 1000 A Úbytok napätia 60 mV Odolnosť proti skratu 60 mV B2 1000A / 60 mV

Popis

Odporové skraty sa používajú na meranie jednosmerných prúdov. Napätie úmerné prúdu klesá cez bočný odpor, ktorý sa potom môže zobraziť napríklad pomocou nástroja s pohyblivou cievkou. Odporové odpory sa vyrábajú v triede 0.2 podľa DIN 43 703. Prúd pretekajúci skratom vytvára pokles napätia, ktorý sa meria pomocou paralelne zapojeného meracieho zariadenia. Odporové odpory sú vyvážené tak, že pri menovitom prúde klesne presne definované napätie (60 mV pre typ B2).

Tento text bol preložený strojovo.
