Lumel B2 200A/60mV bočník Merací prúd 200 A Úbytok napätia 60 mV Odporový odpor 200A / 60mV B2

Kovová svorka s dvoma skrutkami a dvoma paralelnými tyčami, ktorá spája komponenty. Často používaná v elektrických aplikáciách.

Ilustračný obrázok

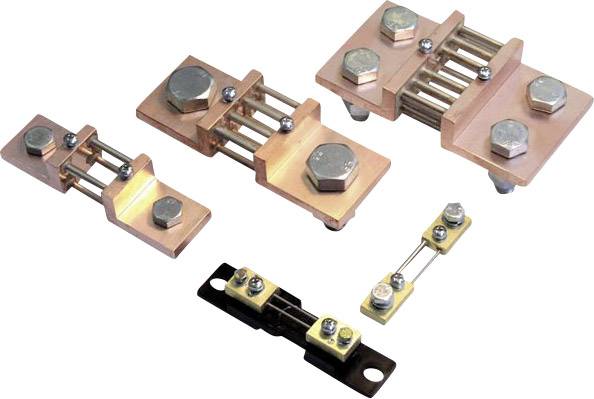

Rôzne elektrické medené spoje pozostávajúce z kovových dosiek a skrutiek vykazujú variácie v veľkosti a tvare.

1/2

Ilustračný obrázok

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

5 Ks

Počet

Celkom (56,90 € / kus)

56,90 €

bez DPH.

Už len 5 Ks skladom!

Nahlásiť právny incident

Technické parametre

Kategória výrobku: bočník

Merací prúd: 200 A

Trieda presnosti: 0.2

Rozmer.: (d x š x v) 145 x 30 x 30 mm

Hmotnosť: 0.6 kg

Šírka: 30 mm

V: 30 mm

Dĺžka: 145 mm

Úbytok napätia: 60 mV

Typ: B2 200A/60mV

Pripojenie: Skrutkovacie svorky

Konštrukcia: B

Spôsob upevnenia: Skrutky

Pripojenie: Skrutkovacie svorky

Na stiahnutie

Datasheet

Datasheet 1562754 Lumel B2 200A/60mV bočník Merací prúd 200 A Úbytok napätia 60 mV Odporový odpor 200A / 60mV B2

Popis

Odporové skraty sa používajú na meranie jednosmerných prúdov. Napätie úmerné prúdu klesá cez bočný odpor, ktorý sa potom môže zobraziť napríklad pomocou nástroja s pohyblivou cievkou. Odporové odpory sa vyrábajú v triede 0.2 podľa DIN 43 703. Prúd pretekajúci skratom vytvára pokles napätia, ktorý sa meria pomocou paralelne zapojeného meracieho zariadenia. Odporové odpory sú vyvážené tak, že pri menovitom prúde klesne presne definované napätie (60 mV pre typ B2).

Tento text bol preložený strojovo.
