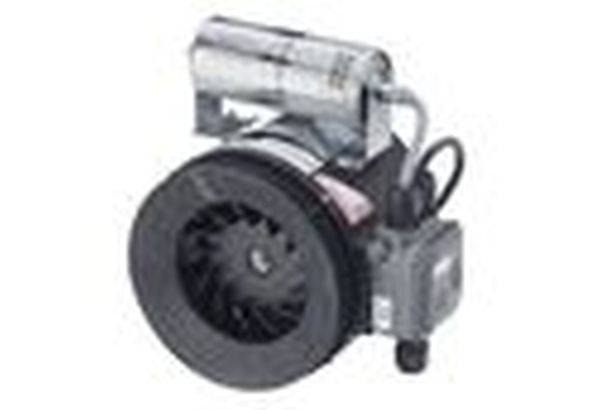

Maico Ventilatoren 0080.0467 ventilátor do rúrky 560 m³/h 200 mm

Verzia: Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db. Súčasťou dodávky sú redukcie na menovitú šírku DN 200. Špeciálne vlastnosti: poloradiálny potrubný ventilátor, odolný proti výbuchu, stredná prašnosť. Ochrana proti výbuchu a schválenia podľa ATEX a IECEx. Pre prevádzkové teploty -20 °C< = Ta< = +50 °C. Kvalifikovaný pre všetky prachy Ex skupiny IIIA a IIIB. Ex ventilátory MAICO spĺňajú bezpečnostné požiadavky európskej smernice RL 2014/34/EU pre zariadenia a ochranné systémy v priestoroch s nebezpečenstvom výbuchu. Pre zóny 21 a 22. Druhy ochrany: t - ochrana cez kryt a c - konštrukčná bezpečnosť. Trieda ochrany IP64. AC verzia. Kryt vyrobený z vysoko kvalitného vodivého plastu, antistatický. Kompaktný dizajn pre obmedzené podmienky inštalácie. Pre montáž do potrubného systému. Jednoduchá inštalácia, pretože smer prítoku je rovnaký ako smer odtoku. Inštalácia možná v akejkoľvek polohe. Obežné koleso: Poloradiálne obežné koleso z vodivého plastu, priaznivé z hľadiska prietoku. Kvalita vyváženia kombinácie motor-obežné koleso G 6.3 podľa kategórie BV-3 podľa ISO 14694. Smer dopravy: Smer dopravy a otáčania sú označené šípkami na skrini ventilátora. Motor: Robustný motor s guľôčkovými ložiskami, bezúdržbový. Kondenzátorový motor s prevádzkovým kondenzátorom inštalovaným na ventilátore pripravený na pripojenie. Prevádzkový režim S1 (nepretržitá prevádzka). Návod na montáž: Prípojky na sacej a výtlačnej strane pre priamu montáž do vetracích potrubí. Redukcie pre pripojenie na rôzne priemery potrubia (nasávací alebo výfukový otvor), pozri príslušenstvo. Aby sa zabránilo prenosu vibrácií do potrubného systému, použite elastické manžety ELM-Ex. Pre ERM 22 Ex..: 2 redukcie na DN 200 sú súčasťou dodávky. Elektrické pripojenie: Svorkovnica namontovaná na skrini ventilátora, odolná proti výbuchu, s káblovou vývodkou. Bezpečnostné pokyny: Nie je povolená regulácia rýchlosti. Ventilátor prevádzkujte iba s menovitým napätím uvedeným na typovom štítku. Prevádzkujte ventilátor s voľným nasávaním alebo výfukom len vtedy, ak je obežné koleso chránené proti dotyku podľa DIN EN ISO 13857. Za týmto účelom nasaďte ochrannú mriežku SGM-Ex Výrobok: ERM 22 Ex t, dodávané množstvo: 560 m3/h, otáčky: 2860 1/min, otáčky regulovateľné: nie, typ napätia: striedavý prúd, menovité napätie: 230 V , sieťová frekvencia: 50 Hz, menovitý výkon: 200 W , cosphi: 0,92, Inom: 0,92 A, Imax pri Unom: 0,92 A, trieda ochrany: IP 64, tepelná trieda: B, napájací kábel: 3 / 1,5 mm2, materiál : oceľový plech, pozinkovaný, farba: signálna čierna, podobná RAL 9004, hmotnosť: 6,48 kg, hmotnosť s obalom: 7,66 kg, nominálna šírka: 200 mm, šírka: 306 mm, výška: 310 mm, hĺbka: 269 mm, š. s obalom: 340 mm, výška s Balením: 310 mm, hĺbka s obalom: 340 mm, označenie EX podľa smernice ATEX: Ex II 2 D, označenie EX podľa normy: Ex tb IIIB T200°C Db IP64 / Ex h IIIB T200°C Db, Ta- Teplota okolia: -20°C< = Ta< = +50 °C, IA/IN: 3,1, čas tE: 30, prevádzkový režim: S1, Certifikát typovej skúšky ES: TÜV-A 18ATEX0052 /280V, tepelná trieda izolačných materiálov tl.: 130 (B)
