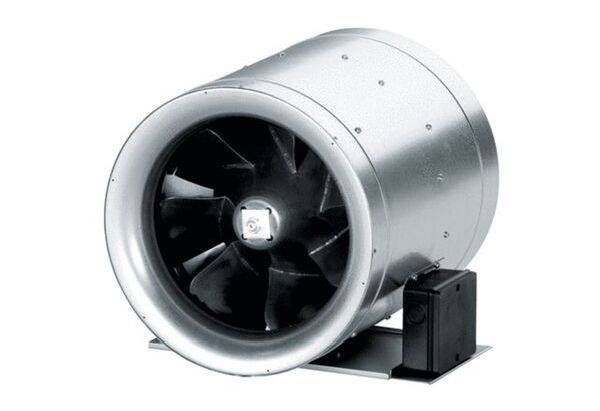

Maico Ventilatoren 0080.0657 diagonálny ventilátor 3400 m³/h 315 mm

Na priamu inštaláciu do potrubia. Dodávka stredného až veľkého množstva vzduchu proti vysokému odporu. Kompaktné rozmery, nízka hmotnosť a integrovaná montážna doska uľahčujú rýchlu inštaláciu. Vysoká účinnosť znižuje prevádzkové náklady: kúpna cena sa amortizuje už po jednom roku v závislosti od doby prevádzky. Nasávacia tryska pre nasávanie vzduchu s nízkou turbulenciou. Diagonálne obežné koleso so statorom po prúde. Profilované obežné koleso a lopatky statora zaisťujú optimálny prietok. S difúzorom na zvýšenie statického tlaku. Utesnenie medzier medzi sacou a tlakovou komorou znižuje straty pri pretečení. Meridiánové prúdenie zabraňuje turbulenciám. Trieda ochrany IP X4. Výnimka EDR 45 až EDR 56 IP 54. Tepelná trieda F. Motor na striedavý prúd: Elektrické pripojenie cez externú svorkovnicu. Možnosť regulácie otáčok pomocou transformátorov. Tepelná ochrana proti preťaženiu ako štandard. V závislosti od verzie musia byť prípojky tepelných kontaktov pripojené k ochrannému spínaču motora MVE 10 alebo k ovládaciemu obvodu stýkača. Elektrické pripojenie: Sieťová frekvencia 50 Hz Výrobok: EDR 31, dodávané množstvo: 3400 m3/h, menovité dodávané množstvo: 2243 m3/h / v opt. Účinnosť, tlak pfs, menovitý: 466 Pa - v opt. Účinnosť, otáčky nnominálne: 2776 1/min - v opt. Účinnosť, otáčky: 2800 1/min, typ obežného kolesa: diagonálne, otáčky regulovateľné: áno, typ napätia: striedavý prúd, menovité napätie: 230 V, sieťová frekvencia: 50 Hz, menovitý výkon: 460 W / v opt. Účinnosť, Irate: 2,3 A / v opt. Účinnosť, IMax: 3,2 A, tepelná trieda: F, napájací kábel: 3 / 1,5 mm2, montážna poloha: vertikálna / horizontálna, materiál puzdra: oceľový plech, pozinkovaný, farba: strieborno-šedá, hmotnosť: 14,88 kg, hmotnosť s obalom: 15,51 kg, nominálna šírka: 315 mm, šírka: 349 mm, výška: 324 mm, hĺbka: 351 mm, šírka s obalom: 390 mm, výška s obalom: 345 mm, hĺbka s obalom: 360 mm, teplota dopravníka pri IMax: 70 °C, teplota okolia: 70 °C, celková účinnosť e: 52,7 %, kategória merania: A, kategória účinnosti: statická, stupeň účinnosti N: 66,2, požadovaný VSD: nie, rok výroby: pozri výrobný štítok, názov výrobcu / oficiálny registračné číslo / miesto výrobcu: Maico Elektroapparate-Fabrik GmbH / Registrový súd Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / objem dodávkyBEP / Pfs, BEP: 0,515 kW / 2243 m3/h / 466 Pa, nBEP: 1/2776 min, špecifický pomer: cca 1 , Informácie o demontáži a likvidácii: pozri montážny návod, Informácie o inštalácii, prevádzke a údržbe: pozri montážny návod, Položky použité pri meraní účinnosti, ktoré nie sú popísané kategóriou merania: -, IBEP: 2,3 A, hladina akustického výkonu LWA5: 76 dB (A), jednosmerný motor: falošný

Tento text bol preložený strojovo.
