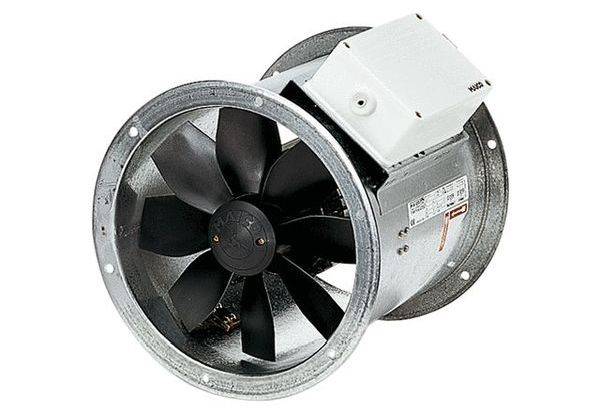

Maico Ventilatoren 0086.0055 axiálny ventilátor 13800 m³/h 600 mm

Rúrková manžeta z pozinkovaného oceľového plechu, s obojstrannou prírubou. 8-lopatkové obežné kolesá vyrobené z polyamidu vystuženého sklenými vláknami. Dynamicky vyvážené v 2 úrovniach, podľa úrovne kvality 6.3, DIN ISO 1940, časť 1. Prírubové otvory podľa DIN EN 12220:1998. DZR 56/6 B a DZR 56/4 B: Prírubové otvory podľa DIN EN 12220:1998. Aby ste zabránili prenosu vibrácií na potrubný systém: Použite elastické spojovacie kusy, nožičky a tlmiče vibrácií. Vysoká trieda ochrany IP55. Výnimka EZR/DZR... D IP 54. Inštalácia možná v akejkoľvek polohe. Motor: asynchrónny motor, regulovateľná rýchlosť. Výnimka: Typ DZR 40/2 B. Nevhodný na dopravu vzduchu nasýteného vodnou parou. Smer dopravy je na zariadení vyznačený smerom otáčania a šípkou smeru dopravy. Reverzná prevádzka: Objemový prietok sa zníži približne o 35 %, ak je smer dopravy abnormálny. Trojfázový motor: séria DZR. Menovité napätie 400 V, 50 Hz. Tepelná ochrana proti preťaženiu ako štandard. Výnimka: Dostupné na požiadanie pre DZR 25/4 D a axiálne rúrkové ventilátory s prepínaním pólov. Pripojenia sú na svorkách bezpotenciálové a musia byť pripojené k úplnému ochrannému spínaču motora, napríklad MV 25, alebo k ovládaciemu obvodu stýkača. Ventilátory s prepínaním pólov: Zabezpečte ochranu proti preťaženiu pomocou úplného ochranného spínača motora, ktorý bude k dispozícii na mieste. Elektrické pripojenie: Externá svorkovnica s káblovými priechodkami. Bezpečnostné pokyny: Ventilátor smie byť uvedený do prevádzky len vtedy, ak je zaručená ochrana proti dotyku s obežným kolesom podľa DIN EN ISO 13857. Výrobok: DZR 60/84 B, dodávané množstvo: 7650 m3/h / 15310 m3/h, nomin. objem dodávky: 5660 m3/h / 11490 m3/h / v opt. Účinnosť, tlak pfs, menovitý: 47 Pa - 195 Pa - v opt. Účinnosť, otáčky nnominálne: 700 1/min - 1430 1/min - v opt. Účinnosť, otáčky: 726 1/min / 1459 1/min, typ obežného kolesa: axiálne, otáčky regulovateľné: áno, reverzibilita: áno, typ napätia: trojfázový prúd, menovité napätie: 400 V, sieťová frekvencia: 50 Hz, menovitý výkon : 280 W / 1630 W / v opt. Účinnosť, Irate: 1 A / 3,1 A / v opt. Účinnosť, IMax: 3,9 A, krytie: IP 55, tepelná trieda: F, výmena pólov: áno, počet pólov pri vysokej rýchlosti: 4, počet pólov pri nízkej rýchlosti: 8, montážna poloha: horizontálna / vertikálna, materiál : oceľový plech, pozinkovaný, hmotnosť: 41 kg, menovitá šírka: 600 mm, šírka: 710 mm, výška: 745 mm, hĺbka: 400 mm, A: 613 mm, B: 400 mm, teplota dopravníka pri IMax: 50 °C , celková účinnosť e: 59,2 %, kategória merania : D, kategória účinnosti: celková, stupeň účinnosti N: 64,6, požadovaný VSD: nie, rok výroby: pozri výrobný štítok, názov výrobcu / úradné evidenčné číslo / miesto sídla výrobcu: Maico Elektroapparate-Fabrik GmbH / Registrový súd Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / objem dodávkyBEP / Pfs, BEP: 1,38 kW / 13800 m3/h, nBEP: 1440 1/min, špecifický pomer: na cca 1, demontáž a likvidácia: pozri montážny návod, informácie o inštalácii, prevádzke a údržbe: pozri montážny návod , Položky používané pri meraní účinnosti, ktoré nie sú popísané v kategórii merania: -, pf, BEP: 213 Pa, hladina akustického výkonuLWA5: 70 dB( A) / 90 dB(A), jednosmerný motor: nepravda
