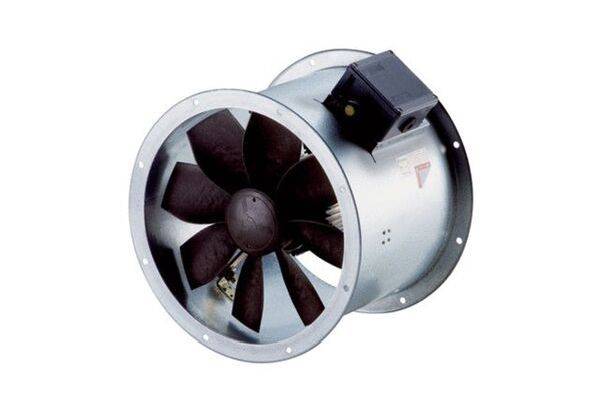

Maico Ventilatoren 0086.0700 ventilátor do rúrky 1050 m³/h 200 mm

Verzia produktu: Pre prevádzkové teploty -20 °C< = Ta< = +40 °C. Špeciálne vlastnosti: Axiálny rúrkový ventilátor, odolný proti výbuchu, stredný plyn. Ochrana proti výbuchu a schválenia podľa ATEX a IECEx. Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb Ex ventilátory MAICO spĺňajú bezpečnostné požiadavky európskej smernice RL 2014/34/EU pre zariadenia a ochranné systémy v priestoroch s nebezpečenstvom výbuchu. Pre zóny 1 a 2. Druhy ochrany: e - zvýšená bezpečnosť a c - konštrukčná bezpečnosť. Trieda ochrany IP64. Prepínateľné pre ventiláciu alebo ventiláciu. Rúrková manžeta z pozinkovaného oceľového plechu, s obojstrannou prírubou - vzor otvorov podľa DIN 24155. Pre jednoduchú a priamu inštaláciu do potrubného systému. Inštalácia možná v akejkoľvek polohe. Obežné koleso: Axiálne obežné koleso vyrobené z vodivého plastu. Kvalita vyváženia kombinácie motor-obežné koleso G 6.3 podľa kategórie BV-3 podľa ISO 14694. Smer dopravy: Smer dopravy je označený. Štandardná prevádzka odpadového vzduchu, smer dopravy cez sanie motora. Motor: Robustný trojfázový motor s guľôčkovými ložiskami, bezúdržbový. Reverzibilné. Reverzná prevádzka: Objemový prietok sa zníži približne o 35 %, ak je smer dopravy abnormálny. Prevádzkový režim S1 (nepretržitá prevádzka). Možnosť regulácie otáčok pomocou transformátora TR... Výnimka: DZR 35/2 B Ex... Teplota v motore ventilátora je monitorovaná PTC termistormi. Vodiče PTC musia byť pripojené k spúšťaciemu systému (bezpečnostné zariadenie v súlade so smernicou RL 2014/34/EÚ), ktoré pri príliš vysokých teplotách trvalo odpojí ventilátor od siete. Ako vypínací systém sa odporúča termistorový vypínací systém MAICO MVS 6 alebo TMS. Elektrické pripojenie: Svorkovnica namontovaná na ventilátore, odolná proti výbuchu, s káblovou vývodkou. Bezpečnostné pokyny: Ventilátor s voľným nasávaním alebo odťahom používajte len vtedy, ak je obežné koleso chránené proti dotyku podľa DIN EN ISO 13857, napr. B. s ochrannou mriežkou SG.Článok: DZR 20/2 B Ex e, dodávané množstvo: 1050 m3/h, otáčky: 2950 1/min, typ obežného kolesa: axiálne, otáčky regulovateľné: áno, reverzibilita: áno, typ napätia: tri -fázový prúd, menovité napätie: 400 V , sieťová frekvencia: 50 Hz, menovitý výkon: 65 W, cosphi: 0,4, Inom: 0,23 A, Imax pri Unom: 0,25 A, trieda ochrany: IP 64, tepelná trieda: F, inštalácia poloha: vertikálna / horizontálna, materiál: Oceľový plech, pozinkovaný, materiál telesa: oceľový plech, pozinkovaný, farba: pozinkovaný, hmotnosť: 7,24 kg, hmotnosť s obalom: 7,91 kg, nominálna šírka: 200 mm, šírka: 317 mm, výška: 317 mm, hĺbka: 240 mm, šírka s obalom: 350 mm, výška s obalom: 335 mm, hĺbka s obalom: 265 mm, označenie EX podľa smernice ATEX: Ex II 2 G, označenie EX podľa normy: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb, Ta teplota okolia: -20 °C< = Ta< = +40 °C, IA/IN: 7,3, čas tA: 69 sek, prevádzkový režim: S1, PTC DIN 44082: M 100, certifikát ES typovej skúšky: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X, teplotná trieda: T4 , tepelná trieda izolačných materiálov Th. Cl.: 155 (F)
