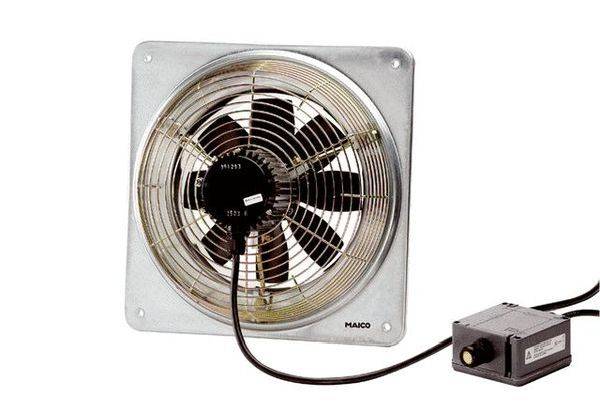

Maico Ventilatoren Maico Nástenné ventilátory 350 mm

Verzia produktu: Trojfázový motor, Ex II 2D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIB T135°C/T200°C Db X. Pre prevádzkové teploty -20 °C< = Ta< = +40 °C. Prepínateľné pre ventiláciu alebo ventiláciu. Špeciálne vlastnosti: Axiálny nástenný ventilátor, odolný proti výbuchu, stredná prašnosť. Ochrana proti výbuchu a schválenia podľa ATEX a IECEx. Kvalifikovaný pre všetky prachy Ex skupiny IIIA a IIIB. Ex ventilátory MAICO spĺňajú bezpečnostné požiadavky európskej smernice RL 2014/34/EU pre zariadenia a ochranné systémy v priestoroch s nebezpečenstvom výbuchu. Pre zóny 21 a 22. Druhy ochrany: t - ochrana cez kryt a c - konštrukčná bezpečnosť. Trieda ochrany IP64. Ochranná mriežka na sacej strane, ochrana proti dotyku podľa DIN EN ISO 13857. Inštalácia možná v akejkoľvek polohe. Typový rad: EZQ / DZQ .. Ex t so štvorcovou nástennou doskou. EZS / DZS .. Ex t s oceľovým stenovým krúžkom. Obežné koleso: Axiálne obežné koleso vyrobené z vodivého plastu. Kvalita vyváženia kombinácie motor-obežné koleso G 6.3 podľa kategórie BV-3 podľa ISO 14694. Smer dopravy: Smer dopravy je označený. Štandardná prevádzka odpadového vzduchu, smer dopravy cez sanie motora. Trojfázový motor: Robustný trojfázový motor s guľôčkovými ložiskami, bezúdržbový. Reverzibilné. Reverzná prevádzka: Objemový prietok sa zníži približne o 35 %, ak je smer dopravy abnormálny. Prevádzkový režim S1 (nepretržitá prevádzka). Možnosť regulácie otáčok pomocou transformátora TR... Výnimka: dvojlôžková izba... 35/2 B Ex... Teplota v motore ventilátora je monitorovaná PTC termistormi. Vodiče PTC musia byť pripojené k spúšťaciemu systému (bezpečnostné zariadenie v súlade so smernicou RL 2014/34/EÚ), ktoré pri príliš vysokých teplotách trvalo odpojí ventilátor od siete. Ako vypínací systém sa odporúča termistorový vypínací systém MAICO MVS 6 alebo TMS. Elektrické pripojenie: EZ .. Príklad: pripojovací kábel dlhý cca 0,5 m. Dvojitá izba... Príklad: Pripojovací kábel dlhý cca 1,7 m. Samostatná svorkovnicová skriňa, odolná proti výbuchu, s káblovou vývodkou Výrobok: DZQ 35/6 B Ex t, prevedenie: štvorcová stenová doska, dodávané množstvo: 1750 m3/h, otáčky: 970 1/min, regulovateľné otáčky: áno, reverzibilita: áno, typ napätia: trojfázový prúd , Menovité napätie: 400 V, frekvencia siete: 50 Hz, menovitý výkon: 35 W, cosphi: 0,38, Inom: 0,13 A, Imax pri Unom: 0,15 A, trieda ochrany: IP 64, tepelná trieda: F, typ inštalácie: prisadené , Materiál: oceľový plech, pozinkovaný, farba: pozinkovaný, hmotnosť: 13,3 kg, hmotnosť s obalom: 15,28 kg, nominálna šírka: 350 mm, šírka: 525 mm, výška: 525 mm , hĺbka: 273,5 mm, šírka s obalom: 540 mm, výška s obalom: 540 mm, hĺbka s obalom: 335 mm, označenie EX podľa smernice ATEX: Ex II 2 D, označenie EX podľa normy: Ex tb IIIB T135° C Db IP64 X / Ex h IIIB T135°C Db X, Ta teplota okolia: -20°C< = Ta< = +40 °C, IA/IN: 3,2, čas tA: 1390 sek, prevádzkový režim: S1, PTC DIN 44082: M 80, Certifikát typovej skúšky ES: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X, teplotná trieda: T135 °C, tepelná trieda izolačných materiálov tl.: 155 (F)

Tento text bol preložený strojovo.
