Name: Megger MCC1010 Svorka MCC1010, 1010-516, N/A, 1 ks
Brand: Megger
SKU: 2108094
Availability: BackOrder

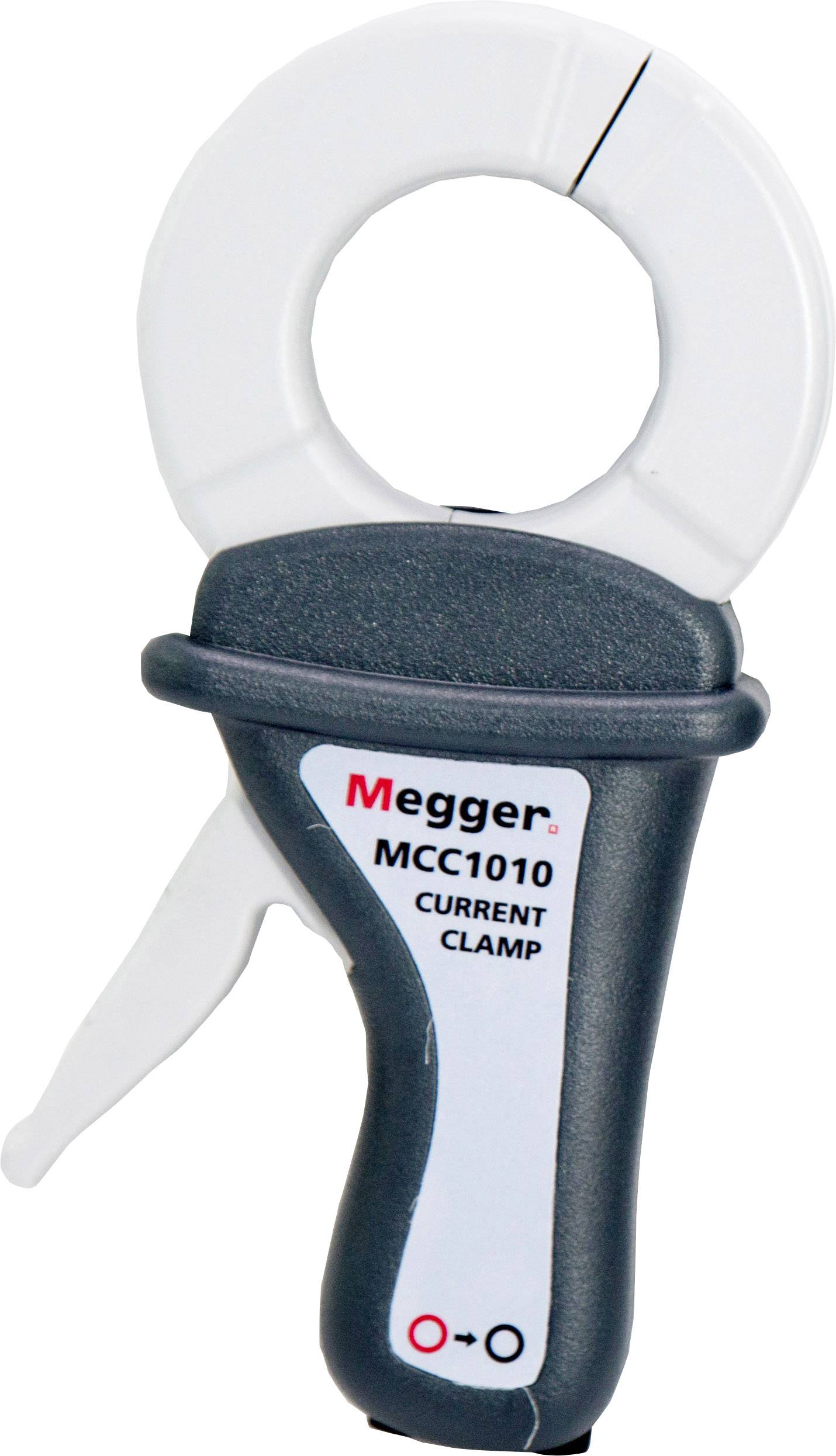

Prúdové kliešte so sivou rukoväťou a bielou meracou hlavou, označené ako 'Megger MCC1010'. Zariadenie na presné meranie prúdu.

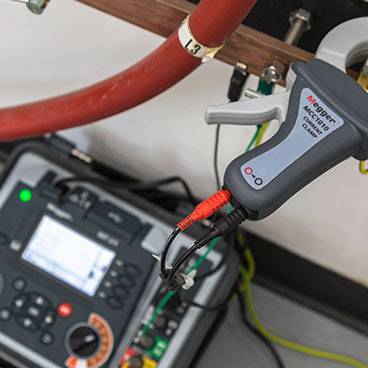

Multimeter a svorky na červenom kábli, pravdepodobne používané na elektrické meranie, s rozmazaným meracím prístrojom v pozadí.

1/2

Datasheety: (PDF)

Doručenie: St 21. 10.

4 Ks

Počet

Celkom (519,00 € / kus)

519,00 €

s DPH

Doprava zadarmo

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Svorka MCC1010

CAT IV 600 V meranie prúdu až do 1000 A AC
Citlivosť 1 mA / 1 A pri váženom odpore záťaže 1 Ω
Veľké uchopovacie čeľuste pre vodiče do 52 mm
Prepäťová ochrana výstupných svoriek
Vhodný pre zvodové prúdy

Technické parametre

Transformačný pomer 1 000: 1
Citlivosť 1 mA / A
Frekvenčná šírka pásma 15 Hz - 10 kHz
Faktor výkyvu (faktor výkyvu) ≥ 6 pre prúdy do 2000 A / špičkový prúd (300 A rms)
Vplyv faktora výkyvu ≤ 1% pre CF≤4
Nominálna impedancia záťaže ≤1 Ω (odpor záťaže)
Maximálne výstupné napätie ≤28 V vrchol (elektronický obmedzovač)
Vplyv frekvencie 30 Hz - 5 kHz ≤ 0,25%
Vplyv polohy vodiča v upínacích čeľustiach ≤ 0,3% amplitúdy
Prevádzkové napätie ≤600 V rms.

Vhodné pre značku: Megger

Hmotnosť: 700 g

Kategória merania: CAT IV 600 V

Šírka: 110 mm

V: 45 mm

Dĺžka: 218 mm

Typ: MCC1010

Na stiahnutie

Datasheet

Datasheet 2108094 Megger MCC1010 Svorka MCC1010, 1010-516, N/A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2108094 Megger MCC1010 Svorka MCC1010, 1010-516, N/A, 1 ks

Popis

Prúdová svorka má regulačný pomer 1 000: 1 a je určená na meranie striedavých prúdov až do 1 000 A. Svorka má vynikajúcu presnosť (0,3% chyba, celý merací rozsah) a malý fázový posun (0,7 °, plný merací rozsah), a preto sa dá použiť na meranie aplikácií energie, energie a kvality energie. Tento vysoký výkon sa dosiahne, pretože magnetické jadrá sú vyrobené z vysoko priepustnej zliatiny FeNi.
Menovitý koncový odpor (záťaž) 1 Ω musí byť zabezpečený zariadením, ktoré je pripojené k MCC1010 a MVC1010.
Výstupné svorky MCC1010 a MVC1010 sú chránené obvodom obmedzujúcim napätie, do ktorého je za všetkých vyhodnotených podmienok privedené bezpečné dotykové napätie.
MCC1010 a MVC1010 sú hodnotené podľa medzinárodnej normy IEC 61010 pre CATIV 600 V.

Tento text bol preložený strojovo.

Prevedenie

MCC1010 / MVC1010 je bezdotyková meracia svorka na prúd, ktorá sa ľahko používa a môže sa používať s nasledujúcimi prístrojmi: Analyzátory kvality energie Osciloskopy Testery motora Testovacie prístroje na uzemnenie Testy na pripojenie uzemňovacej techniky (ART) bez uzemňovacieho kolektora Zberač údajov Digitálne multimetre
