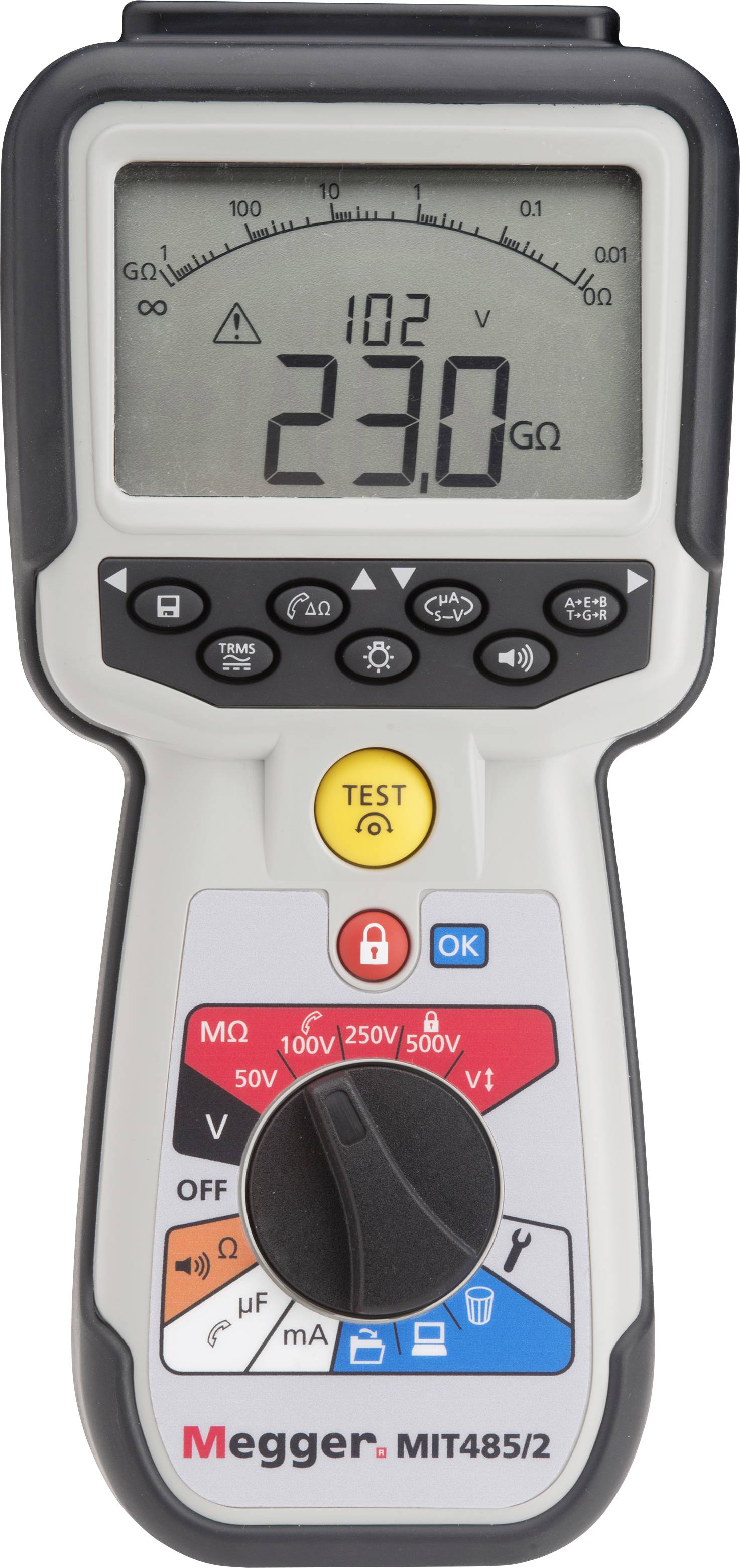

Megger MIT485/2 tester izolácií 50 V, 100 V, 250 V, 500 V, 100 GΩ
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (1 047,97 € / kus)
1 047,97 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Tester izolácie MIT485/2
- Testovanie izolácie do rozsahu 500 V a 100 GΩ v ručnom meracom zariadení
- 3-vodičové pripojenie pre pripojenie A, B a E (špička, krúžok a uzemnenie) (nové)
- Chránený prístup k 500 V na ochranu pred náhodným poškodením (Nové)
- Možnosti nabíjania zo siete a do auta (nové)
- Rýchlejšie testovanie kontinuity s rozsahom od 0,01 Ω do 1 MΩ (nové)
- Možnosť diferenciálneho merania (nová)
- Stabilizované skúšobné napätie izolácie (nové)
- Meranie striedavého a jednosmerného napätia 600 V Efektívnych efektívnych hodnôt
- Ukladanie výsledkov testov a sťahovanie cez Bluetooth®
- KAT IV 600 V
- Odolnosť voči poveternostným vplyvom – Každý tester má krytie IP54 a kryt odolný voči poveternostným vplyvom, aby sa znížilo riziko vniknutia vody, a to aj do krytov batérií a poistiek.
- Robustné puzdro – Guma na výlisku poskytuje ideálnu kombináciu vonkajšej ochrany tlmiacej nárazy a vynikajúcej priľnavosti v silne upravenom ABS puzdre. Výsledkom je prakticky nezničiteľné puzdro.
- Batérie – Vyžaduje šesť štandardných alkalických batérií typu AA alebo nabíjateľných nikel-metalhydridových (NiMH) batérií schopných vykonať aspoň 3 000 testov izolácie pri 500 V.
Technické parametre
- Isc: 200 mA R ≤ 4 Ω
- Diferenciálne meranie [REL]
- Nulový vodič (do 10 Ω)
- TRMS
- Napätie AC/DC 600 V
- Kapacita 0,1 nF - 10 μF
- Vzdialenosť v μF (otvorený obvod)
- Výpočet REN
- Meranie prúdu mA AC / DC
- Prepínanie A/B/E alebo T/R/G
- Integrovaná pamäť
- Súčasťou balenia je spínaná sonda
- Tlačidlo μA (únik)
- Tlačidlo LOCK na MΩ
- Kategória výrobku
tester izolácií
- Skúšobné napätie
50 V
100 V
250 V
500 V
- Meracie funkcie
izolačný odpor
bez certifikátu
- Rozsah merania odporu
10 – 100 GΩ
- Rozhranie
Bluetooth®
IP54
- Napájanie
6 x batérie 1,5 V IEC LR6 AA (voliteľné nabíjateľné NiMH batérie)
- Rozmer.
(d x š x v) 22.8 x 6.3 x 10.8 cm
- Hmotnosť
600 g
- Displej
digitálny
analógový
akustický
- Frekvencia (max.)
400 Hz
- Frekvencia (min.)
15 Hz
- Rozsah frekvencie
15 Hz - 400 Hz
- Izolačný odpor (max.)
100 GΩ
- Rozsah merania napätia (max.)
500 V
- Rozsah merania napätia (min.)
10 V
- Kategória merania
CAT IV 600 V
- Šírka
6.3 cm
- V
10.8 cm
- Dĺžka
22.8 cm
Na stiahnutie
Datasheet
Datasheet 3431113 Megger MIT485/2 tester izolácií 50 V, 100 V, 250 V, 500 V, 100 GΩ
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3431113 Megger MIT485/2 tester izolácií 50 V, 100 V, 250 V, 500 V, 100 GΩ
Popis
Testery izolácie a kontinuity série MIT480 mk2 nahrádzajú pôvodný rad MIT480 a sú špeciálne navrhnuté pre trh s testovaním telekomunikácií a káblov.
Nové zariadenia majú prepracovaný kryt, stojan a 6-článkovú batériu.
Priestor pre batérie so samostatným prístupom k poistkám.
Všetky zariadenia sú zaliate pre zvýšenú ochranu a dosahujú stupeň ochrany IP54.
Tento text bol preložený strojovo.
Nové zariadenia majú prepracovaný kryt, stojan a 6-článkovú batériu.
Priestor pre batérie so samostatným prístupom k poistkám.
Všetky zariadenia sú zaliate pre zvýšenú ochranu a dosahujú stupeň ochrany IP54.
Tento text bol preložený strojovo.
Prevedenie
- Skúšobné napätie – 50 V, 100 V, 250 V a 500 V
- Variabilné testovacie napätie – Testovacie napätie nastaviteľné od 10 V do 500 V
- Presnosť testovacieho napätia 2 % – Výstupné testovacie napätie sa udržiava v rámci
- toleranciu alebo v rozmedzí –0 % až +2 % + 2 V.
- Indikátor PASS/FAIL – V závislosti od prahovej hodnoty napätia sa zobrazí PASS alebo FAIL (✓/✖).
- Stabilizované testovacie napätie – Napätie je riadené spätnou väzbou
- aby sa zabezpečilo, že zostane v rámci špecifikácie v celom testovacom rozsahu.
- Zobrazenie testovacieho napätia – Skutočné testovacie napätie sa zobrazuje na
- menší digitálny displej a merania sa zobrazujú na väčšom digitálnom displeji.
- Testovací rozsah – test izolácie od 100 GΩ* do 500 V.
- Zobrazenie meracieho rozsahu – Rozsah napätia sa zobrazí po jeho výbere.
- Zobrazenie meracieho napätia – Meracie napätie sa zobrazuje počas testu.
- Analógový oblúk – Displej obsahuje aj analógový oblúk, ktorý zobrazuje odozvu pohyblivej cievky.
- Časová kontrola – Automatická kontrola na základe časového limitu.
- Silikónové káble – Vysokokvalitné, flexibilné a ľahko použiteľné silikónové testovacie káble zabraňujú chybám merania v rozsahoch GΩ nad 5 GΩ.
- Blokovanie testu – Testovanie sa zabráni, ak sa počas testu izolácie zistí napätie nad 25, 30, 50, 75 alebo 100 V (nastavené používateľom). Predvolená hodnota je 50 V.
- Bzučiak izolácie – Bzučiak je možné nastaviť tak, aby sa aktivoval, keď izolačný odpor prekročí používateľom definovaný limit. Dá sa to nakonfigurovať v ponuke nastavení.
- Testovací zámok – Test izolácie je trvalo zablokovaný

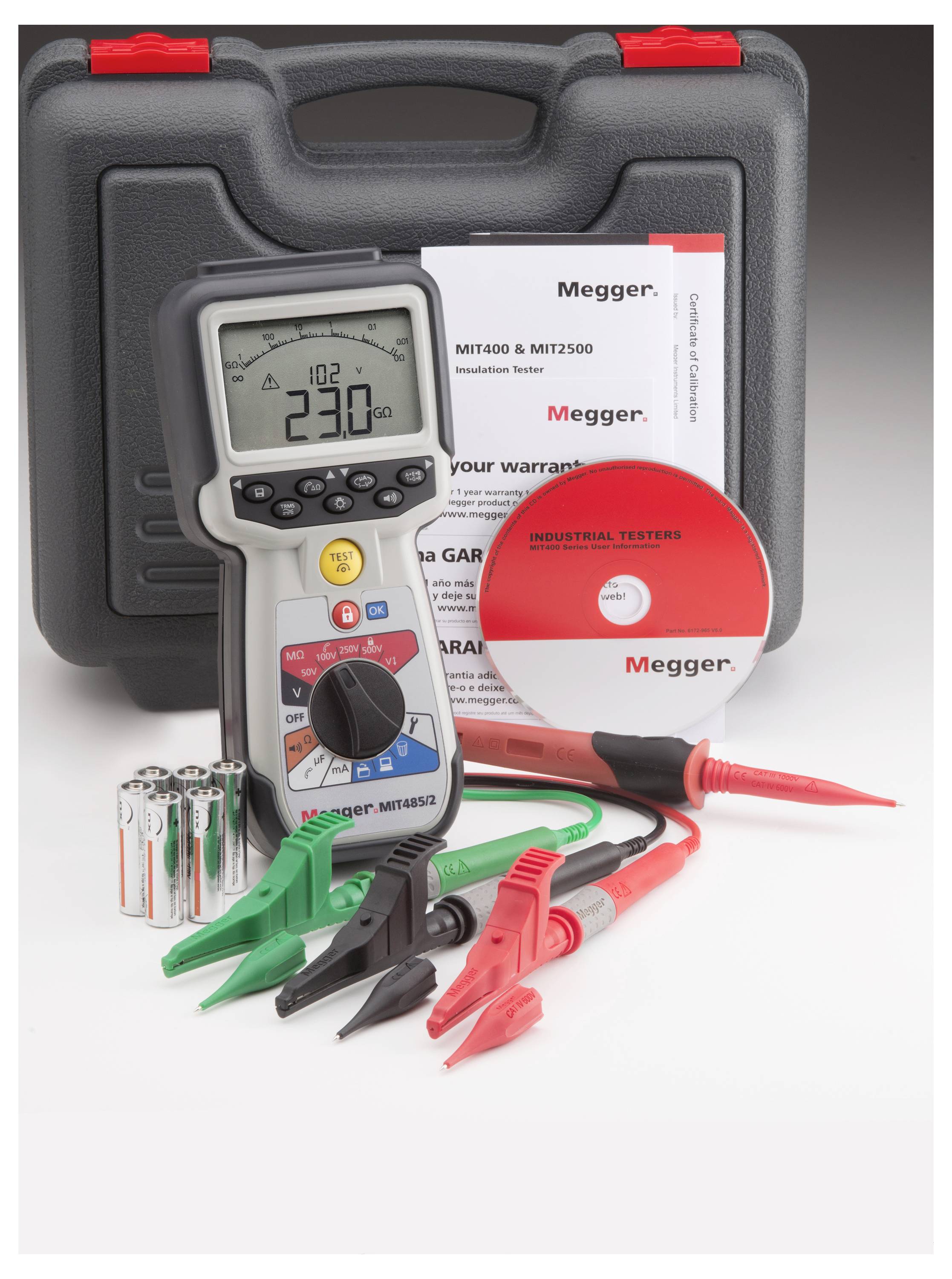

Rozsah dodávky
- Červeno-čierne silikónové testovacie káble s pinmi a sponami
- Spínaná sonda SP5 (nie MIT400/2)
- CD s informáciami pre majiteľa
- Batérie 6 x AA alkalické
- Kufor s tvrdou škrupinou
Rady
Napájanie: 6 x alkalické NiMH batérie 1,5 V typu IEC LR6 (AA, MN1500, HP7, AM3 R6HP), je možné použiť aj nabíjateľné články.
Možno objednať samostatne: Sieťová nabíjačka (iba MIT485/2) Číslo výrobku 1007-464
Nabíjačka jednosmerných batérií, č. výrobku 1004-183
