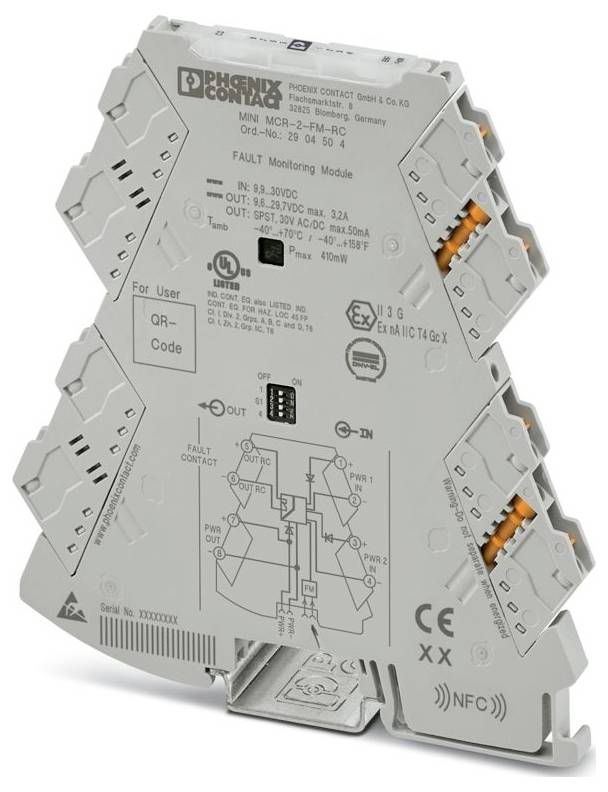

Monitorovací modul Phoenix Contact MINI MCR-2-FM-RC 2904504 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Monitorovací modul
Vstupný signál max. (Napätie)
30 V
Typ
MINI MCR-2-FM-RC
Rozmer.
(d x š x v) 119.2 x 6.2 x 109.81 mm
Pripojenie
skrutkovací
Datasheety: (PDF)
27 Ks
Počet
Celkom (101,62 € / kus)
101,62 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: MINI Analog Pro
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm² (s dutinkou); 0,14 mm² ... 2,5 mm² (bez dutinky)
- Prierez vodiča AWG: 24 ... 12 (flexibilné)
- Šírka: 6,2 mm
- výška 109,81 mm
- Hĺbka: 119,2 mm
- Farba: sivá (RAL 7042)
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Stupeň ochrany: IP20 (nie je certifikované UL)
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: GB/T 3836.1; GB/T 3836.3
- Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Dĺžka odizolovania: 10 mm
- Montážna poloha: ľubovoľná
- ATEX: ATEX
- IECEx: IECEx
- Označenie: 2Ex ec IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R22: HL 1 - HL 2
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R23: HL 1 - HL 2
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R24: HL 1 - HL 2
- Rozsah napájacieho napätia: 9,6 V DC ... 30 V DC (Na premostenie napájacieho napätia je možné použiť konektor zbernice na DIN lištu (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, číslo výrobku 2869728); zacvakáva sa na 35 mm DIN lištu podľa EN 60715)
- CE: CE
- Certifikát: BY/112 02.01 TP012 103.01 00079
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Poznámka: Musia sa prijať ochranné opatrenia proti elektrostatickému výboju.
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Vedené rušenie: Vedené rušenie
- Schválenie stavby lodí: Schválenie stavby lodí
- Odolnosť: EN 61000-6-2
- Maximálne spínacie napätie: 30 V DC
- Indikátor stavu: zelená LED (napájacie napätie); žltá LED (spínaný výstup)
- Označenie: Vedené rušenie
- Galvanické oddelenie medzi vstupom a výstupom: áno
- Dodávka: Dodávka
- Zaťaženie rázovým prúdom: Zaťaženie rázovým prúdom
- Maximálna spotreba energie:< 16 mA (24 V jednosmerného prúdu)
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Izolácia: Základná izolácia
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: B
- Vlhkosť: B
- Vibrácie: A
- EMC: A
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 50 V AC/DC (RMS)
- Skúšobné napätie: 1,5 kV AC (50 Hz, 60 s)
- Funkčnosť: Funkčnosť
- CCC / Čína Ex: CCC / Čína Ex
- Štandard Spojeného kráľovstva: Štandard Spojeného kráľovstva
- Počet východov: 1
- Galvanické oddelenie: Galvanické oddelenie
- Maximálny teplotný koeficient:< 0,01 %/K
- Spotreba energie:< 410 mW (24 V jednosmerného prúdu)
- Maximálny výstupný prúd: 3,2 A
- Konfigurácia: DIP prepínače
- Galvanické oddelenie vstupu/výstupu IEC/EN 61010: Galvanické oddelenie vstupu/výstupu IEC/EN 61010
- Signál: Napätie: Signál: Napätie
- Popis vstupu: Napäťový vstup pre monitorovanie redundancie
- Počet vchodov: 1
- Vstupné napätie signálu: 9,9 V DC ... 30 V DC
- Spínanie: Relé: Spínanie: Relé
- Maximálny spínací prúd: 50 mA DC
- Výstupné signálové napätie: 9,6 V DC ... 29,7 V jednosmerného prúdu
- Inštalácia v Ex prostredí (EPL): Gc; Div. 2
- Indikátor chyby: červená LED dióda
- EAC Ex: EAC Ex
- EAC Ex: EAC Ex
- Typ
MINI MCR-2-FM-RC
- Kategória výrobku
Monitorovací modul
- Vstupný signál max. (Napätie)
30 V
- Rozmer.
(d x š x v) 119.2 x 6.2 x 109.81 mm
- Pripojenie
skrutkovací
- Výstupný signál (napätie)
9.6 V DC ... 29.7 V DC
- Výstupný signál (prúd)
3.2 A
- Vstupný signál (napätie)
9.9 V DC ... 30 V DC
- Obsah
1 ks
- Konfigurácia
DIP spínač
- Šírka
6.2 mm
- V
109.81 mm
- Dĺžka
119.2 mm
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- Napájacie napätie (num.)
30 V/DC
- Napájacie napätie U (B)
9.6 V DC ... 30 V DC
- Flexibilné priemer (max.)
2.5 mm²
- Pevný prierez (max.)
2.5 mm²
- Prierez flexibilné (min.)
0.14 mm²
- Prierez pevný (min.)
0.2 mm²
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579741 Monitorovací modul Phoenix Contact MINI MCR-2-FM-RC 2904504 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579741 Monitorovací modul Phoenix Contact MINI MCR-2-FM-RC 2904504 1 ks
Popis
Modul monitorovania porúch s technológiou zásuvného pripojenia na vyhodnocovanie a hlásenie súhrnných porúch systému FM a na monitorovanie napájacích napätí. Chybové hlásenie o kontakte otvárača. Technológia skrutkového pripojenia, štandardná konfigurácia
