Motrona 6967.5150 digitálny ukazovateľ, Displej EtherCAT, 6967.5150
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (491,87 € / kus)
491,87 €
bez DPH.
Doprava zadarmo
Technické parametre
- Riadiace vstupy – Počet: 5
- Riadiace vstupy – Doba odozvy: 1 ms
- Riadiace vstupy – Zaťaženie: max. 2 mA pri 24 VDC
- Riadiace výstupy – Počet: 4
- Riadiace výstupy – doba odozvy: cca 50 ms
- Materiál puzdra: ABS, UL 94 V-0
- Kryt – Montáž: Montáž na panel
- Pripojenia – Typ pripojenia: Skrutkové svorky, 1,5 mm² / AWG 16
- Riadiace výstupy – Výstupný prúd: max. 200 mA
- Teplota okolia – Prevádzka: -20 °C … +60 °C bez kondenzácie
- Napájanie jednosmerným prúdom – Ochranný obvod: Ochrana pred prepólovaním
- Napájanie jednosmerným prúdom – Spotreba prúdu: cca 100 mA (bez záťaže)
- Externá ochrana: T 0,5 A
- Napájanie striedavým prúdom – (voliteľné napájanie striedavým prúdom) Spotreba energie: približne 3 VA (bez záťaže)
- Napájanie striedavým prúdom – externá poistka: T 0,1 A
- Výstup pomocného napätia – s jednosmerným napájaním: 24 VDC (približne o 1 V nižšie ako vstupné napätie), max. 250 mA alebo 5 VDC (± 15 %), max. 250 mA
- Výstup pomocného napätia – s napájaním striedavým prúdom: 24 VDC (± 15 %) (max. 150 mA do 45 °C / 80 mA nad 45 °C) alebo 5 VDC (± 15 %), max. 250 mA
- Výstup pomocného napätia – rozhranie EtherCAT® Pripojenie: 2 ethernetové porty RJ45 s galvanickým oddelením
- Výstup pomocného napätia (1 ECAT IN / 1 ECAT OUT) – Rýchlosť prenosu dát: 100 Mbit/s plne duplexný režim
- Výstup pomocného napätia (1 ECAT IN / 1 ECAT OUT) – Komunikácia: Podriadená jednotka EtherCAT® s CoE (CANopen cez EtherCAT®) 1 vysielací objekt procesných dát (TxPDO) a 1 prijímací objekt procesných dát (RxPDO) s pevným mapovaním
- Riadiace vstupy – Formát: HTL, PNP (nízky 0 … 3 V, vysoký 9 … 30 V)
- Analógový výstup – Konfigurácia: Prúdový alebo napäťový výstup
- Analógový výstup – (voliteľné AO/AR) Napäťový výstup: -10…+10 V (max. 2 mA)
- Analógový výstup – Prúdový výstup: 0/4 … 20 mA (maximálne zaťaženie 270 ohmov)
- Analógový výstup – Rozlíšenie: 16 bitov
- Analógový výstup – doba odozvy: cca 50 ms
- Riadiace výstupy – (voliteľné AO/AR/CO/CR) Formát/úroveň: 5 … 30 V (v závislosti od napätia na COM+), PNP
- Reléové výstupy – Počet: 2
- Reléové výstupy – (voliteľná možnosť RL) Konfigurácia: Prepínacie (bezpotenciálové)
- Reléové výstupy – spínacia schopnosť AC: max. 250 VAC / 3 A / 750 VA
- Reléové výstupy – DC spínacia kapacita: max. 150 VDC / 2 A / 50 W
- Reléové výstupy – doba odozvy: cca 50 ms
- Reléové výstupy – Sériové rozhranie: Formát (možnosť A0/CO): RS232 (možnosť AO/AR/CO/CR) Formát (možnosť AR/CR) RS485
- Reléové výstupy – prenosová rýchlosť: 9600, 19200 alebo 38400 baud
- Reléové výstupy – protokol: Lecom alebo Modbus RTU
- Typ displeja: Grafický LCD s podsvietením
- Displej – Rozsah zobrazenia: 8 dekád plus znamienko (-99999999 … 99999999) 13 mm
- Displej – Výška číslic (jednoduchý + dvojitý): 26 mm Výška číslic (veľký displej) červená/zelená/žltá (prepínateľná)
- Displej – Farebný: Dotykový (rezistívny)
- Rozmery krytu – výrez (Š x V): 91 x 43 mm
- Podmienky prostredia: Nadmorská výška: max. 2000 m nad morom
- Kategória výrobku
digitálny ukazovateľ
- Typ
6967.5150
- Technológia displeja
LCD
IP65 (predná strana)/IP20 (zadná strana)
- Displej (counts)
-99999999
- Rozmer.
(d x š x v) 116 x 96 x 48 mm
- Hmotnosť
200 g
- Prevádzkové napätie max.
230 V/AC
30 V/DC
- Min. prevádzkové napätie
115 V/AC
18 V/DC
- Osvetlenie displeja
červené
zelené
Žltá
- Šírka
96 mm
- V
48 mm
- Dĺžka
116 mm
- Rozhranie
RJ45
RJ45
- Výška číslic
26 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3805208 Motrona 6967.5150 digitálny ukazovateľ, Displej EtherCAT, 6967.5150
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3805208 Motrona 6967.5150 digitálny ukazovateľ, Displej EtherCAT, 6967.5150
Popis

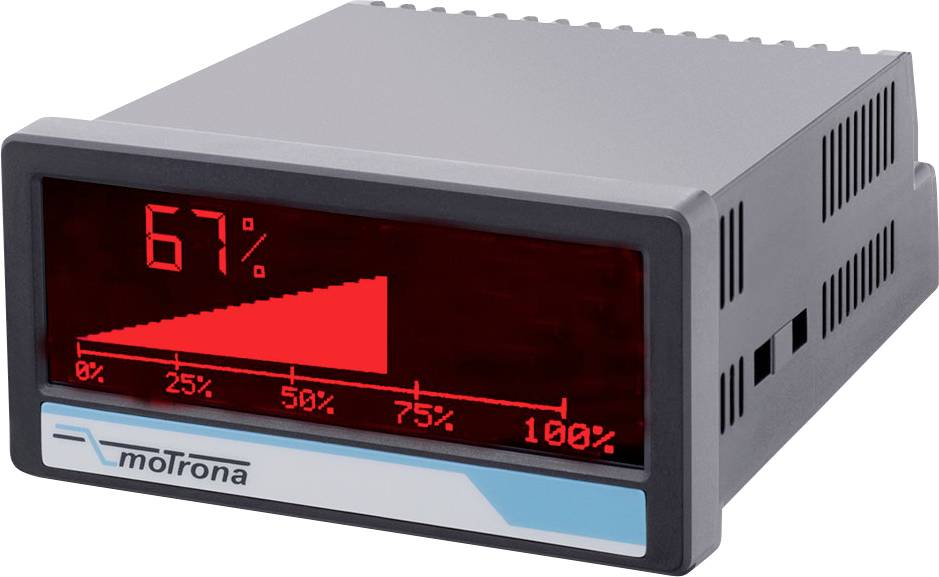

Displej EtherCAT zachytáva, spracováva, analyzuje, vizualizuje a prenáša procesné dáta. Vďaka všestrannému rozhraniu je možné zariadenie konfigurovať a škálovať počas prevádzky a zároveň prenášať informácie o stave. Vďaka rezistívnej dotykovej obrazovke, viacfarebnému grafickému displeju (červená, zelená, žltá) a integrovanému stĺpcovému grafu je displej ideálny ako zobrazovacie zariadenie na mieste.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Rozhranie EtherCAT
- 5 riadiacich vstupov pre diaľkové spúšťanie
- Napájací zdroj 18 ... 30 V jednosmerného prúdu
- Štandardná montážna skrinka s rozmermi 96 x 48 mm a triedou ochrany IP65
- Jasný a vysoko kontrastný grafický displej s farebnými variáciami závislými od udalosti.
- Emulácia 7-segmentového displeja so symbolmi, jednotkami a stĺpcovým grafom
- Intuitívna a jednoduchá parametrizácia prostredníctvom textu a dotykovej obrazovky
Rozsah dodávky
- návod na použitie.
